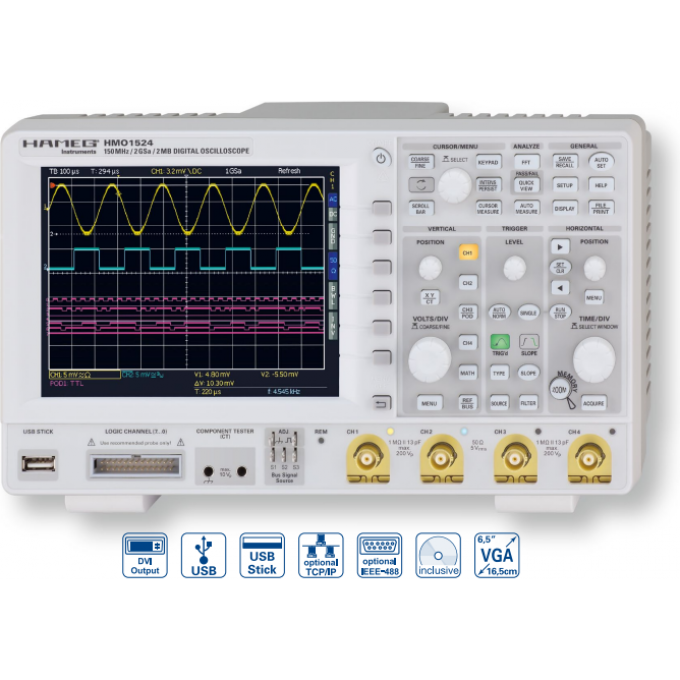

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ HMO1524 150 МГц R&S-HMO1524 R&S-HMO1524

Артикул: R&S-HMO1524

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB-A, DVI-D, опционально USB/RS-232/LAN/GPIB

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 4

Дополнительные возможности

- USB-интерфейс, Дымоуловитель, Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 150

Разрешение дисплея

- 640х480 пикселей (VGA Color TFT)

Масса

- <2,5 кг

Дисплей

- ЖК, широкий угол обзора

Разрешение

- 640х480 пикселей (VGA Color TFT)

Погрешность временной развертки

- 50×10-6

Объем памяти

- 1 млн точек на канал

Диапазон временной развертки

- От 2 нс/дел до 50 с/дел

Автоматические измерения

- 28 измерений, разбитыхкатегориям времени и амплитуды

Время нарастания переходной характеристики (расчетное)

- <5 нс

Диапазон значений коэффициента отклонения по вертикали

- От 1 мВ/дел до 10 В/дел

Импеданс аналоговые каналы

- 1 МΩ, 14 пФ +/-2 пФ

Импеданс логические каналы

- 100кΩ, <4 пФ

Скорость обновления

- До 2’000 осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- Пользовательские выражения, редактор формул

Разрядность АЦП

- 8 бит (до 10 бит в режиме HiRes)

Количество аналоговых каналов

- 4

Диагональ дисплея

- 16,5 см (6,5”)

Частота дискретизации (аналоговые каналы)

- 4 х 1 ГВыб/с, 2 х 2 ГВыб/с

Цветовая схема

- 256 цветов

Габаритные размеры (Ш-В-Г), мм

- 285-175-140

Частота дискретизации (логические каналы)

- 8 х1 ГВыб/с

Количество логических каналов

- 8 (с пробником HO3508)

Полоса пропускания (при коэффициенте отклонения ≥ 5 мВ/дел)

- 70 МГц

Полоса пропускания (при коэффициенте отклонения ≤ 2 В/дел)

- 20 МГц

Максимальное входное напряжение аналоговых каналов

- 200 В (DC + пик AC)

Максимальное входное напряжение логических каналов

- 40 В (DC + пик AC)

Функция ZOOM

- До 50’000: 1

Виды запуска

- Фронту,спаду,фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

Статистика

- Минимальное/максимальное значение, Стандартное отклонение

Курсоры

- Амплитудные, временные

Частотомер

- 6 разрядов

Параметры тестового сигнала

- 10 Впик, 10 мАпик, 50 Гц/ 200 Гц

Диагональ

- 16,5 см (6,5”)

Особенность

- Цифровые четырехканальные

Частота дискретизации

- 4

Глубина памяти

- 4 х 1 млн.точек, 2 х 2 млн.точек

Полоса пропускания

- 250 МГц

ОПИСАНИЕ

Цифровой осциллограф Rohde & Schwarz HMO1524 представляет собой четырехканальный настольный прибор для анализа, контроля и измерения электрических сигналов. Модель обладает полосой пропускания 150 МГц и частотой дискретизации 4 ГВыб/с (аналоговые каналы), 8 ГВыб/с (логические каналы). Компактные размеры и малая масса делают его удобным для использования в различных условиях.

Прибор оснащен ЖК-дисплеем с широким углом обзора и разрешением 640x480 пикселей. Глубина памяти составляет 4 х 1 млн. точек или 2 х 2 млн. точек, а разрядность АЦП – 8 бит (до 10 бит в режиме HiRes). Осциллограф поддерживает различные режимы запуска, включая по фронту, спаду, длительности импульса и логическому условию. Доступны 28 автоматических измерений и математическая обработка с пользовательскими выражениями.

HMO1524 подходит для использования в промышленных задачах, научно-исследовательских лабораториях и учебных заведениях. Он обеспечивает одновременный вывод нескольких сигналов на экран, имеет специализированные порты для подключения внешних устройств и функцию автоматической оптимизации измерений. Прибор также оснащен USB-интерфейсом для подключения к внешним устройствам.

В комплект поставки входит осциллограф Rohde & Schwarz HMO1524. Дополнительные возможности включают USB-интерфейс, дымоуловитель и разъем RJ12.

Особенности осциллографа Rohde & Schwarz HMO1524:

• Одновременный вывод нескольких сигналов на экран без переключения каналов;
• Повышенная чувствительность;
• Специализированные порты для подключения внешних устройств;
• Несколько режимов запуска для гибкой настройки анализа;
• Автоматическая оптимизация измерений в процессе анализа;
• Широкий угол обзора дисплея и регулируемая яркость подсветки;
• Тихая работа системы охлаждения;
• Задание и автоматический поиск событий пользователем;
• Минимальные шумы аналого-цифрового преобразователя;
• Компактность, эргономичный дизайн и небольшой вес.
