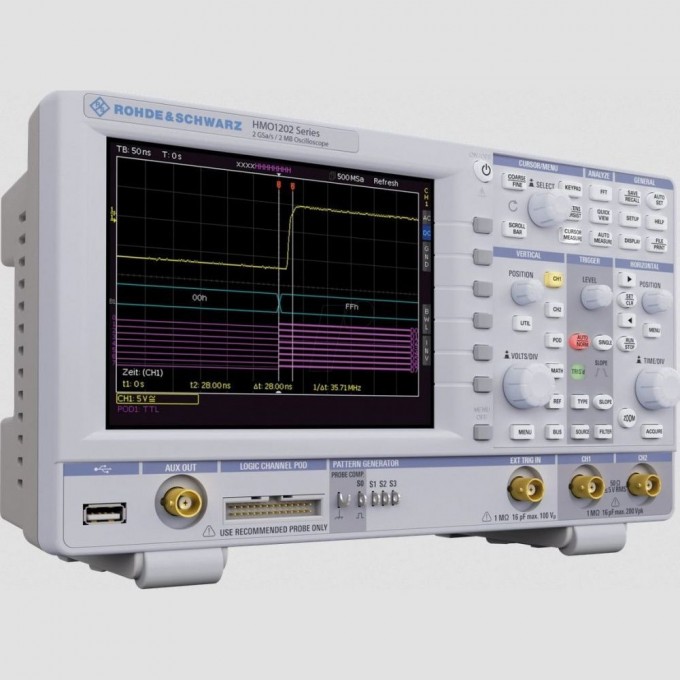

Цифровой осциллограф ROHDE & SCHWARZ HMO1222 2 канала 200 МГц 1 ГВыб/с R&S-HMO1222 R&S-HMO1222
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Осциллограф Rohde & Schwarz HMO1222 представляет собой настольный цифровой прибор, предназначенный для анализа, контроля и измерения временных и амплитудных параметров электрических сигналов. Модель оснащена 2 аналоговыми каналами с полосой пропускания 200 МГц и частотой дискретизации до 1 ГВыб/с. Объем памяти составляет до 1 млн точек на канал, а скорость обновления осциллограмм достигает 10 000 форм/с. Прибор оснащен цветным ЖК-дисплеем диагональю 16,5 см.
Осциллограф поддерживает режим смешанных сигналов (MSO) при подключении опционального пробника HO3508, обеспечивая 8 логических каналов с максимальной входной частотой 350 МГц. Доступны различные режимы запуска, включая по фронту, спаду, длительности импульса, видеосигналу и логическому условию. Устройство выполняет 28 автоматических измерений и курсорные измерения, а также математическую обработку сигналов, включая БПФ.
Прибор подходит для использования в научно-исследовательских, прикладных и лабораторных задачах, где требуется точный анализ электрических сигналов. Функции, такие как тестирование по маске и генератор сигналов специальной формы, расширяют область его применения для отладки и проверки электронных устройств.
Осциллограф оснащен интерфейсами Ethernet (RJ-45) и USB-host (тип B) для сопряжения с ПК. Компактные габаритные размеры 285×175×140 мм и масса 1,7 кг обеспечивают удобство размещения на рабочем месте.
• Скорость сбора данных: до 10 000 осциллограмм/с;
• Объём памяти: до 1 млн точек на канал;
• Высокая пропускная способность с возможностью расширения (опционально);
• Поддержка режима смешанных сигналов (MSO);
• Декодирование сигналов последовательных шин;
• Сегментация памяти;
• Высокая частота дискретизации;
• Гибкая система запуска: фронт, спад, длительность импульсов, видеосигнал, логическое условие, последовательная шина и др.;
• Режимы запуска: однократный, ждущий, автоматический;
• Функция увеличения изображения 50 000:1 («Zoom»);
• Автоматические измерения: до 28 параметров;
• Курсорные измерения и навигация с помощью маркеров;
• Тестирование по маске (годен/не годен);
• Математическая обработка сигналов;
• Спектральный анализ (БПФ);
• 256 уровней интенсивности изображения;
• Встроенное ПО;
• Сопряжение с ПК, поддержка современных интерфейсов передачи данных;
• Совместимость с широким выбором пробников и устройств;
• Интуитивно понятное управление;
• Портативный корпус, современная эргономика и дизайн;
• Небольшая масса;
• Цветной ЖК-дисплей 16,5 см, удобная лицевая панель с клавишами, разъёмами и переключателями.
