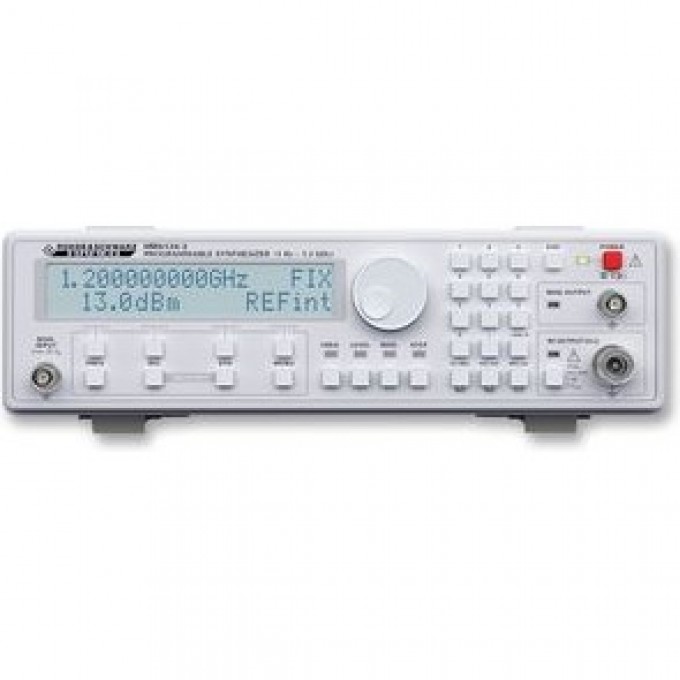

Генератор сигналов (синтезатор частот) ROHDE & SCHWARZ HM8134 1 Гц-1.2 ГГц 29C000045

Артикул: 29C000045

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Частота

- 10 МГц ± 20 х 10-6

Фазовый шум

- (отстройка от несущей 20 кГц)

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 1

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Полоса пропускания, МГц

- 800

Диапазон

- 127 … +13 дБмВт для HM8134-3, HM8134-3X -135 … +13 дБмВт для HM8135, HM8135-X

Гармонические составляющие

- ≤-35 дБн

Разрешение

- 1 Гц

Импеданс

- 50 Ом

Девиация ЧМ

- ±200 Гц…400 кГц

Погрешность

- ±4% от показания ± 0,5%

Параметр

- Значение

Диапазон частот: HM8134 HM8135

- 1 Гц…1,2 ГГц 1 Гц…3 ГГц

Время установки

- <10 мс

Температурная нестабильность (0…50°C)

- ±0.5 х 10(-6) (TCXO), ±1 х 10(-8) (OCXO)

Старение

- <+/-1.0х 10(-6)/год (TCXO), <1.0х 10(-9)/день (OCXO)

Выход сигнала опорной частоты

- (на задней панели)

Уровень

- ТТЛ

Вход внеш. сигнала опорн. частоты

- (на задней панели)

Негармонические составляющие: (отстройка от несущей>15 кГц)

- ≤-55 дБн для HM8134-3, HM8134-3X ≤-50 дБн для HM8135, HM8135-X

Субгармонические составляющие: для HM8135, HM8135-X

- ≤-50 дБн (<2,1 ГГц) ≤-43 дБн (>2,1 ГГц)

F <16 МГц

- ≤-120 дБн/Гц

16 МГц ≤f <250 МГц

- ≤-94 дБн/Гц для HM8134-3, HM8134-3X ≤-95 дБн/Гц для HM8135, HM8135-X

250 МГц ≤f <500 МГц

- ≤-105 дБн/Гц

500 МГц ≤f <1000 МГц

- ≤-100 дБн/Гц

1000 МГц ≤f <1200 МГц

- ≤-95 дБн/Гц для HM8134-3, HM8134-3X

1 ГГц ≤f <2 ГГц

- ≤-95 дБн/Гц для HM8135, HM8135-X

2 ГГц ≤f <3 ГГц

- ≤-90 дБн/Гц для HM8135, HM8135-X

Остаточная ЧМ: для HM8134-3, HM8134-3X для HM8135, HM8135-X

- ≤6,5 Гц (на 1 ГГц в полосе 0,3…3 кГц) тип. <4 Гц; ≤6,5 Гц (в полосе 0,3…3 кГц)

Остаточная AM

- Тип. <0,06% (в полосе 0,03…20 кГц)

Отображаемое смещение для внешнего ослабления

- 0,0…30,0 дБ с шагом 0,1

Для уровня >-57 дБмВт

- ≤ ±0,5 дБ

Для уровня <-57 дБмВт

- ≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10)

КСВН

- ≤2

Внешний

- (вход на передней панели)

Входной уровень

- 2 Вразмах на всю шкалу

Связь входа

- Переменному или постоянному току

Выход

- (на передней панели)

Источник

- Внутренний или внешний

Коэффициент модуляции

- 0…100%

Внешняя АЧХ (до -1 дБ)

- Для перем. тока от 10 Гц до50 кГц (HM8134-3, HM8134-3X) или до 100 кГц (для HM8135, HM8135-X)

Искажения

- <2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц) <6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц)

Девиация

- ±200 Гц…400 кГц (зависит от частотн. диапазона)

Связь по пост. току

- 0…100 кГц

Связь по перем. току

- От 10 Гц (HM8134-3, HM8134-3X) или от 100 Гц (для HM8135, HM8135-X) до 100 кГц

Фазовый шум (отстройка 20 кГц)

- ≤-120 дБн/Гц (f <16 МГц), ≤-94 дБн/Гц (16 МГц ≤f <250 МГц), ≤-105 дБн/Гц (250 МГц ≤f <500 МГц), ≤-100 дБн/Гц (500 МГц ≤f <1000 МГц), ≤-95 дБн/Гц (1000 МГц ≤f <1200 МГц)

Остаточная ЧМ

- ≤6.5 Гц (на 1 ГГц в полосе 0.3…3 кГц)

Остаточная АМ

- Тип. <0.06% (в полосе 0.03…20 кГц)

Диапазон выходного уровня

- 127 … +13 дБмВт

Разрешение выходного уровня

- 0.1 дБ

Внешний вход модуляции

- На передней панели

Температурная нестабильность (0…50°C): HM8134-3, HM8135 (TCXO) H

- ±0,5 х 10(-6) ±1 х 10(-8)

Старение: HM8134-3, HM8135 (TCXO) HM8134-3X, HM8135-X (OCXO) >

- <+/-1,0х 10(-6)/год <1,0х 10(-9)/день

Разрешение частоты

- 1 Гц

Частота внешнего опорного сигнала

- 10 МГц ± 20 х 10-6

Негармонические составляющие

- ≤-55 дБн (отстройка >15 кГц)

Погрешность воспроизведения уровня (> -57 дБмВт)

- ≤ ±0.5 дБ

Погрешность модуляции

- ±4% от показания ± 0.5%

Особенность

- Сигналов

Диапазон частот

- 1 Гц…1.2 ГГц

Тип

- Цифровой

Частота дискретизации

- 4

ОПИСАНИЕ

Генератор сигналов высоких частот Rohde & Schwarz HM8134 представляет собой синтезатор, предназначенный для воспроизведения колебаний с высоким разрешением по частоте. Устройство применяется для создания, установки и обслуживания радиоэлектронного и телекоммуникационного оборудования. Функционирование HM8134 основано на технологии прямого цифрового синтеза.

Модель HM8134 обладает функцией программирования, что позволяет пользователю задавать необходимые параметры. Прибор поддерживает синхронизацию с опорным генератором или внешним источником. Предусмотрена возможность модулирования в различных режимах. Высокая стабильность показателей достигается за счет применения температурно-компенсированного кварцевого генератора (TCXO).

Генератор HM8134 характеризуется широким динамическим диапазоном и высокой выходной мощностью. Устройство имеет функцию внутренней коррекции смещения, а усилитель сигнала обладает минимальным уровнем шумов. Поддерживается улучшенный режим развертки сигнала, а также возможность сохранения конфигураций в памяти для ускорения работы. Прибор оснащен несколькими типами интерфейсов, включая USB, и допускает внешнее управление через специализированное программное обеспечение.

Устройство выполнено в компактном корпусе из высокопрочного материала. HM8134 может быть подключен к внешним устройствам, таким как персональный компьютер. Дополнительно возможна опция OCXO (HO85) для повышения стабильности опорной частоты.

Особенности генератора сигналов Rohde & Schwarz HM8134:

• Широкий динамический диапазон устройства;
• Высокая мощность на выходе;
• Функция внутренней коррекции смещения;
• Усилитель сигнала с минимальным показателем шумов;
• Улучшенный режим развертки сигнала;
• Возможность сохранения конфигураций в памяти;
• Несколько типов интерфейса;
• Высокая стабильность показателей при изменении внешней температуры.
