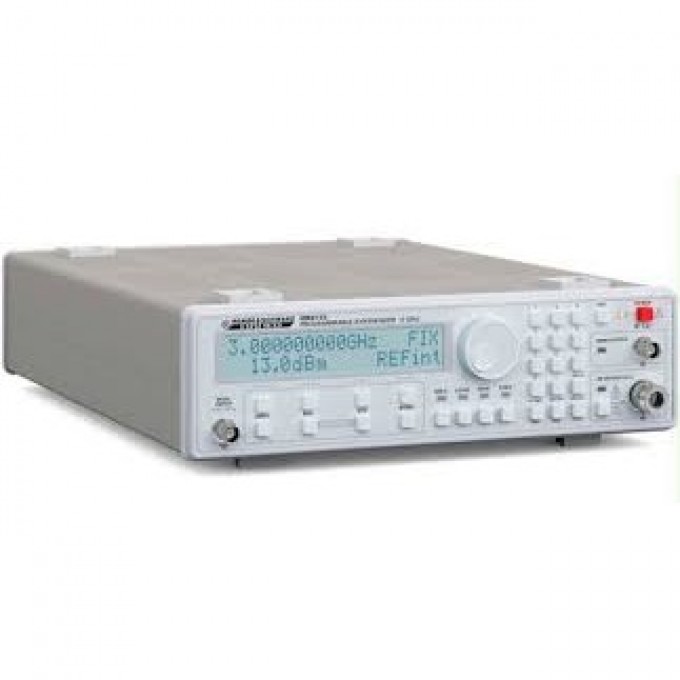

Генератор сигналов (синтезатор частот) ROHDE & SCHWARZ HM8135 1 Гц-3 ГГц 29C000046

Артикул: 29C000046

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Частота

- 10 МГц ± 20 х 10-6

Фазовый шум

- (отстройка от несущей 20 кГц)

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 1

Дополнительные возможности

- USB-интерфейс / Разъем RJ12

Полоса пропускания, МГц

- 800

Диапазон

- 127 … +13 дБмВт для HM8134-3, HM8134-3X -135 … +13 дБмВт для HM8135, HM8135-X

Гармонические составляющие

- ≤-35 дБн

Разрешение

- 1 Гц

Импеданс

- 50 Ом

Погрешность

- ±4% от показания ± 0,5%

Параметр

- Значение

Диапазон частот: HM8134 HM8135

- 1 Гц…1,2 ГГц 1 Гц…3 ГГц

Время установки

- <10 мс

Температурная нестабильность (0…50°C): HM8134-3, HM8135 (TCXO) H

- ±0,5 х 10(-6) ±1 х 10(-8)

Старение: HM8134-3, HM8135 (TCXO) HM8134-3X, HM8135-X (OCXO) >

- <+/-1,0х 10(-6)/год <1,0х 10(-9)/день

Температурная нестабильность (0…50°C)

- ±0,5 х 10(-6) (TCXO), ±1 х 10(-8) (OCXO)

Старение

- <+/-1,0х 10(-6)/год (TCXO), <1,0х 10(-9)/день (OCXO)

Выход сигнала опорной частоты

- ТТЛ (на задней панели)

Уровень

- ТТЛ

Вход внеш. сигнала опорн. частоты

- (на задней панели)

Негармонические составляющие: (отстройка от несущей>15 кГц)

- ≤-55 дБн для HM8134-3, HM8134-3X ≤-50 дБн для HM8135, HM8135-X

Субгармонические составляющие: для HM8135, HM8135-X

- ≤-50 дБн (<2,1 ГГц) ≤-43 дБн (>2,1 ГГц)

F <16 МГц

- ≤-120 дБн/Гц

16 МГц ≤f <250 МГц

- ≤-94 дБн/Гц для HM8134-3, HM8134-3X ≤-95 дБн/Гц для HM8135, HM8135-X

250 МГц ≤f <500 МГц

- ≤-105 дБн/Гц

500 МГц ≤f <1000 МГц

- ≤-100 дБн/Гц

1000 МГц ≤f <1200 МГц

- ≤-95 дБн/Гц для HM8134-3, HM8134-3X

1 ГГц ≤f <2 ГГц

- ≤-95 дБн/Гц для HM8135, HM8135-X

2 ГГц ≤f <3 ГГц

- ≤-90 дБн/Гц для HM8135, HM8135-X

Остаточная ЧМ: для HM8134-3, HM8134-3X для HM8135, HM8135-X

- ≤6,5 Гц (на 1 ГГц в полосе 0,3…3 кГц) тип. <4 Гц; ≤6,5 Гц (в полосе 0,3…3 кГц)

Остаточная AM

- Тип. <0,06% (в полосе 0,03…20 кГц)

Отображаемое смещение для внешнего ослабления

- 0,0…30,0 дБ с шагом 0,1

Для уровня >-57 дБмВт

- ≤ ±0,5 дБ

Для уровня <-57 дБмВт

- ≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10)

КСВН

- ≤1,5 (f ≤1 ГГц), ≤2,5 (f >1 ГГц)

Внешний

- (вход на передней панели)

Входной уровень

- 2 Вразмах на всю шкалу

Связь входа

- Переменному или постоянному току

Выход

- (на передней панели)

Источник

- Внутренний или внешний

Коэффициент модуляции

- 0…100%

Внешняя АЧХ (до -1 дБ)

- Для перем. тока от 10 Гц до50 кГц (HM8134-3, HM8134-3X) или до 100 кГц (для HM8135, HM8135-X)

Искажения

- <2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц) <6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц)

Девиация

- ±200 Гц…400 кГц (зависит от частотн. диапазона)

Связь по пост. току

- 0…100 кГц

Связь по перем. току

- От 10 Гц (HM8134-3, HM8134-3X) или от 100 Гц (для HM8135, HM8135-X) до 100 кГц

Разрешение по частоте

- 1 Гц

Время установки частоты

- <10 мс

Вход внешнего сигнала опорной частоты

- 10 МГц ± 20 х 10-6 (на задней панели)

Негармонические составляющие (отстройка >15 кГц)

- ≤-50 дБн

Субгармонические составляющие

- ≤-50 дБн (<2,1 ГГц), ≤-43 дБн (>2,1 ГГц)

Фазовый шум (отстройка 20 кГц)

- ≤-120 дБн/Гц (f <16 МГц), ≤-95 дБн/Гц (16 МГц ≤f <250 МГц), ≤-105 дБн/Гц (250 МГц ≤f <500 МГц), ≤-100 дБн/Гц (500 МГц ≤f <1000 МГц), ≤-95 дБн/Гц (1 ГГц ≤f <2 ГГц), ≤-90 дБн/Гц (2 ГГц ≤f <3 ГГц)

Остаточная ЧМ

- ≤6,5 Гц (в полосе 0,3…3 кГц)

Остаточная АМ

- Тип. <0,06% (в полосе 0,03…20 кГц)

Диапазон выходного уровня

- 135 … +13 дБмВт

Разрешение выходного уровня

- 0,1 дБ

Внешний вход модуляции

- 2 В размах на всю шкалу, 10 кОм II 50 пФ

Выход модуляции

- 2 В размах, 1 кОм

Коэффициент амплитудной модуляции

- 0…100%

Погрешность амплитудной модуляции

- ±4% от показания ± 0,5%

Внешняя АЧХ амплитудной модуляции (до -1 дБ)

- 10 Гц…100 кГц

Искажения амплитудной модуляции

- <2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц), <6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц)

Девиация частотной модуляции

- ±200 Гц…400 кГц

Погрешность частотной модуляции

- ±3% + остаточн. ЧМ (fмод ≤ 5 кГц), ±7% + остаточн. ЧМ (5 кГц < fмод < 100 кГц)

Связь по постоянному току (ЧМ)

- 0…100 кГц

Связь по переменному току (ЧМ)

- 100 Гц…100 кГц

Искажения частотной модуляции

- <1% для девиации ≥50 кГц при 1 кГц, <3% для девиации ≥10 кГц при 1 кГц

Особенность

- Сигналов

Диапазон частот

- 1 Гц…3 ГГц

Тип

- Цифровой

Частота дискретизации

- 4

ОПИСАНИЕ

Генератор сигналов высоких частот Rohde & Schwarz HM8135 — это синтезатор частот, предназначенный для воспроизведения колебаний с высоким разрешением. Устройство используется для создания и установки радиоэлектронного и телекоммуникационного оборудования, а также для его обслуживания и ремонта. Модель HM8135 функционирует на основе технологии прямого цифрового синтеза и поддерживает синхронизацию с внешними опорными генераторами.

Прибор обладает функцией программирования, что позволяет пользователю задавать необходимые параметры для повышения эффективности работы. Генератор поддерживает различные режимы модуляции. Высокая стабильность работы в различных условиях достигается за счет применения температурно-компенсированного кварцевого генератора (TCXO).

Модель HM8135 обеспечивает широкий динамический диапазон и высокую выходную мощность. Встроенная функция внутренней коррекции смещения и усилитель сигнала с минимальным уровнем шумов способствуют повышению точности измерений. Устройство поддерживает улучшенный режим развертки сигнала и позволяет сохранять конфигурации для ускорения работы. Генератор оснащен несколькими типами интерфейсов и помещен в компактный корпус из высокопрочного материала.

Предусмотрена возможность подключения к внешним устройствам, таким как персональный компьютер, и внешнее управление через специализированное программное обеспечение. Это расширяет функциональность прибора и упрощает его интеграцию в измерительные системы.

Особенности Генератора сигналов Rohde & Schwarz HM8135:

• Широкий динамический диапазон;
• Высокая мощность на выходе;
• Функция внутренней коррекции смещения;
• Усилитель сигнала с минимальным показателем шумов;
• Улучшенный режим развертки сигнала;
• Возможность сохранения конфигураций в памяти;
• Несколько типов интерфейса;
• Высокая стабильность показателей при изменении внешней температуры.
