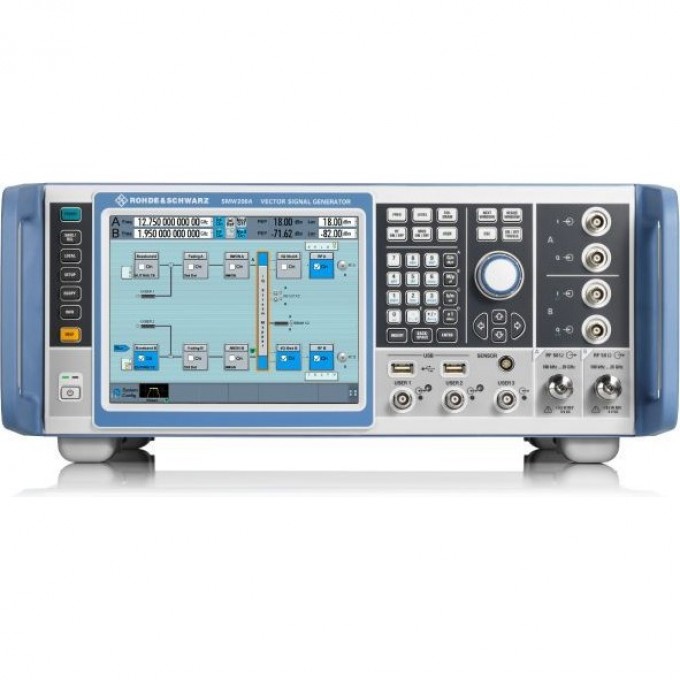

Векторный генератор сигналов ROHDE & SCHWARZ SMW200A 29C000394
Артикул: 29C000394
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Частота
- 1 Hz
Поддерживаемые стандарты
- 5G NR, LTE, 3GPP FDD, GSM/EDGE, CDMA2000, TD-SCDMA, TETRA, IEEE 802.11a/b/g/n/j/p/ac/ax/be/ad/ay, Bluetooth, NFC, LoRa, OFDM, HRP UWB, ГЛОНАСС, GPS, Galileo, NavIC/IRNSS, BeiDou, QZSS/SBAS, DVB-H/DVB-T, DVB-S2/DVB-S2X, DVB-RCS2, OneWeb
Напряжение, В
- 230
Мощность, Вт
- 175
Количество каналов
- 1 (с возможностью расширения до многоканального)
Дополнительные возможности
- USB-интерфейс, Разъем RJ12
Полоса пропускания, МГц
- 800
Частотный диапазон от
- 1
R&S®SMW-B1003 / 1428.4700.02
- От 100 кГц до 3 ГГц (тракт A)
R&S®SMW-B1006 / 1428.4800.02
- От 100 кГц до 6 ГГц (тракт A)
R&S®SMW-B1007 / 1428.7700.02
- От 100 кГц до 7,5 ГГц (тракт A)
R&S®SMW-B1012 / 1428.4900.02
- От 100 кГц до 12,75 ГГц (тракт A)
R&S®SMW-B1020 / 1428.5107.02
- От 100 кГц до 20 ГГц (тракт A)
R&S®SMW-B1031 / 1428.5307.02
- От 100 кГц до 31,8 ГГц (тракт A)
R&S®SMW-B1040 / 1428.8506.02
- От 100 кГц до 40 ГГц (тракт A)
R&S®SMW-B1040N / 1428.8606.02
- От 100 кГц до 40 ГГц (тракт A) Полоса частот I/Q-модуляции и минимальная ширина импульса ограничены
R&S®SMW-B1044 / 1428.5507.02
- От 100 кГц до 44 ГГц (тракт A)
R&S®SMW-B1044N / 1428.5407.02
- От 100 кГц до 44 ГГц (тракт A) Полоса частот I/Q-модуляции и минимальная ширина импульса ограничены
R&S®SMW-B1056 / 1438.9357.02
- 100 kHz to 56 GHz (Path A)
R&S®SMW-B1056N / 1438.9457.02
- 100 kHz to 56 GHz (Path A) I/Q modulation bandwidth and min. pulse width limited
R&S®SMW-B1067 / 1428.8106.02
- 100 kHz to 67 GHz (Path A)
R&S®SMW-B1067N / 1428.8306.02
- 100 kHz to 67 GHz (Path A) I/Q modulation bandwidth and min. pulse width limited
R&S®SMW-B2003 / 1428.5707.02
- От 100 кГц до 3 ГГц (тракт B)
R&S®SMW-B2006 / 1428.5807.02
- От 100 кГц до 6 ГГц (тракт B)
R&S®SMW-B2007 / 1428.7900.02
- От 100 кГц до 7,5 ГГц (тракт B)
R&S®SMW-B2012 / 1438.8950.02
- От 100 кГц до 12,75 ГГц (тракт B)
R&S®SMW-B2020 / 1428.6103.02
- От 100 кГц до 20 ГГц (тракт B)
R&S®SMW-B2031 / 1438.8750.02
- От 100 кГц до 31,8 ГГц (тракт B)
R&S®SMW-B2044 / 1438.8350.02
- От 100 кГц до 44 ГГц (тракт B)
R&S®SMW-B2044N / 1438.8550.02
- От 100 кГц до 44 ГГц (тракт B) Полоса частот I/Q-модуляции и минимальная ширина импульса ограничены
R&S®SMW-B709 / 1428.7300.02
- Низкий уровень фазового шума (тракт A)
R&S®SMW-B710 / 1428.6503.02
- Улучшенные характеристики фазового шума вблизи несущей (тракт A)
R&S®SMW-B711 / 1428.6703.02
- Сверхнизкий уровень фазового шума (тракт A)
R&S®SMW-B719 / 1428.7500.02
- Низкий уровень фазового шума (тракт B)
R&S®SMW-B720 / 1428.6903.02
- Улучшенные характеристики фазового шума вблизи несущей (тракт B)
R&S®SMW-B721 / 1428.7100.02
- Сверхнизкий уровень фазового шума (тракт B)
R&S®SMW-K703 / 1413.7380.02
- Вход и выход опорного сигнала с частотой 100 МГц, 1 ГГц и сверхнизкий шум
R&S®SMW-K704 / 1414.6541.02
- Настраиваемый вход опорной частоты (от 1 МГц до 100 МГц)
R&S®SMW-K22 / 1413.3249.02
- Импульсный модулятор
R&S®SMW-K23 / 1413.3284.02
- Высококлассный генератор импульсов
R&S®SMW-K24 / 1413.3332.02
- Многофункциональный генератор
R&S®SMW-K720 / 1413.7438.02
- АМ/ЧМ/ФМ
R&S®SMW-B90 / 1413.5841.02
- Фазовая когерентность
R&S®SMW-K553 / 1414.6758.02
- Управление входным каскадом
R&S®SMW-B81 / 1413.5893.02
- Разъемы на задней панели для ВЧ-тракта A (3/6 ГГц) и I/Q
R&S®SMW-B82 / 1413.5941.02
- Разъемы на задней панели для ВЧ-тракта B (3/6 ГГц)
R&S®SMW-B83 / 1414.0937.02
- Разъемы на задней панели для ВЧ-тракта A (20/31,8/40 ГГц) и I/Q
R&S®SMW-B84 / 1414.1033.02
- Разъемы на задней панели для ВЧ-тракта B (20 ГГц)
R&S®SMW-K739 / 1413.7167.02
- Дифференциальные аналоговые I/Q-входы
R&S®SMW-B13 / 1413.2807.02
- Модули маршрутизации сигнала и основной блок модулирующего сигнала, один I/Q-ВЧ-тракт
R&S®SMW-B13T / 1413.3003.02
- Модули маршрутизации сигнала и основной блок модулирующего сигнала, два I/Q-ВЧ-тракта
R&S®SMW-B10 / 1413.1200.02
- Генератор модулирующих сигналов с кодером реального масштаба времени и генератором сигналов произвольной формы (ARB) (64 млн отсчетов), полоса модуляции 120 МГц
R&S®SMW-B10F / 1414.4303.02
- Генератор модулирующих сигналов для ГНСС с высоким динамическим диапазоном, ARB (64 млн отсчетов) и цифровая модуляция (в реальном масштабе времени), ВЧ-полоса пропускания 120 МГц
R&S®SMW-K16 / 1413.3384.02
- Дифференциальные аналоговые I/Q-выходы
R&S®SMW-K18 / 1413.3432.02
- Цифровые выходы модулирующего сигнала
R&S®SMW-K501 / 1413.9218.02
- Расширенное формирование последовательностей
R&S®SMW-K511 / 1413.6860.02
- Расширение памяти генератора сигналов произвольной формы (ARB) до 512 млн отсчетов
R&S®SMW-K512 / 1413.6919.02
- Расширение памяти генератора сигналов произвольной формы (ARB) до 1 млрд отсчетов
R&S®SMW-K522 / 1413.6960.02
- Расширение ВЧ-полосы модулирующего сигнала до 160 МГц
R&S®SMW-K551/1413.9724.02
- Медленные I/Q-сигналы
R&S®SMW-B13XT / 1413.8005.02
- Основной модуль широкополосного генератора модулирующего сигнала, два I/Q-ВЧ-тракта
R&S®SMW-B9 / 1413.7350.02
- Широкополосный генератор модулирующего сигнала с ARB (256 млн отсчетов), ВЧ-полоса модулирующего сигнала 500 МГц
R&S®SMW-K17 / 1414.2346.02
- Широкополосные дифференциальные аналоговые I/Q-выходы
R&S®SMW-K19 / 1414.3865.02
- Цифровой выход модулирующего сигнала для широкополосного генератора модулирующего сигнала SMW
R&S®SMW-K502 / 1413.9260.02
- Расширенное широкополосное формирование последовательностей
R&S®SMW-K503 / 1414.3620.02
- Интерфейс управления в реальном масштабе времени, интерфейс управления в реальном масштабе времени для потоковой передачи PDW
R&S®SMW-K504 / 1414.3665.02
- Повышение скорости обработки дескрипторов импульсов. Модернизация макс. до 2 млн дескрипторов импульсов в секунду на генератор модулирующих сигналов
R&S®SMW-K515/1413.9360.02
- Расширение памяти генератора сигналов произвольной формы (ARB) до 2 млрд отсчетов
R&S®SMW-K525/1414.6129.02
- Расширение ВЧ-полосы модулирующего сигнала до 1 ГГц
R&S®SMW-K527 / 1414.6158.02
- Расширение ВЧ-полосы модулирующего сигнала до 2 ГГц
R&S®SMW-K80 / 1414.6187.02
- Тестер коэффициента битовых ошибок
R&S®SMW-K507 /1414.6206.02
- Загрузка ARB Ethernet
R&S®SMW-K540/1413.7215.02
- Отслеживание огибающей
R&S®SMW-K541/1413.7267.02
- Цифровые предыскажения
R&S®SMW-K544 / 1414.3707.02
- Пользовательская коррекция АЧХ
R&S®SMW-K546 / 1414.6487.02
- Цифровой режим Догерти
R&S®SMW-K548 / 1414.6641.02
- Снижение коэффициента амплитуды
R&S®SMW-K555 / 1414.6229.02
- Bandwidth Extension
R&S®SMW-B14 / 1413.1500.02
- Имитатор замираний (стандартный)
R&S®SMW-B15 / 1414.4710.02
- Имитатор замираний (широкополосный)
R&S®SMW-K71 / 1413.3532.02
- Динамические замирания
R&S®SMW-K72 / 1413.3584.02
- Расширенные модели замираний
R&S®SMW-K73 / 1414.2300.02
- Улучшения замираний OTA-MIMO
R&S®SMW-K74 / 1413.3632.02
- MIMO замирание/маршрутизация
R&S®SMW-K75 / 1413.9576.02
- Создание MIMO-сигналов высокого порядка
R&S®SMW-K76 / 1413.9624.02
- Логические каналы для генераторов модулирующих сигналов
R&S®SMW-K550 / 1413.7315.02
- Расширитель потока
R&S®SMW-K820 / 1414.2581.02
- Специализированные динамические замирания
R&S®SMW-K821 / 1414.4403.02
- Наборы для MIMO высокого порядка
R&S®SMW-K822 / 1414.6712.02
- Расширениечастот замирания до 400 МГц
R&S®SMW-K823 / 1414.6735.02
- Расширениечастот замирания до 800 МГц
R&S®SMW-K144/1414.4990.02
- 5G NR версии 15
R&S®SMW-K148/1414.6664.02
- 5G NR версии 16
R&S®SMW-K171/1413.7280.02
- 5G NR версии 17 5G NR версии 17
R&S®SMW-K170/1413.8640.02
- 5G NR Sidelink
R&S®SMW-K145/1414.6506.02
- Испытания с обратной связью базовых станций 5G New Radio
R&S®SMW-K118/1414.3465.02
- Сигналы Verizon 5GTF
R&S®SMW-K55/1413.4180.02
- LTE версии 8
R&S®SMW-K84/1413.5435.02
- LTE версии 9
R&S®SMW-K85/1413.5487.02
- LTE версии 10
R&S®SMW-K112/1413.8505.02
- LTE версии 11
R&S®SMW-K113/1414.1933.02
- LTE версии 12
R&S®SMW-K119/1414.3542.02
- LTE версии 13/14/15
R&S®SMW-K175/1413.3261.02
- Генерация плоскости пользователя
R&S®SMW-K115/1414.2723.02
- Сотовый Интернет вещей (IoT) версии 13
R&S®SMW-K143/1414.6064.02
- Сотовый Интернет вещей (IoT) версии 14
R&S®SMW-K146/1414.6564.02
- Сотовый Интернет вещей (IoT) версии 15
R&S®SMW-K69/1413.4480.02
- Испытания с обратной связью базовых станций LTE
R&S®SMW-K42/1413.3784.02
- 3GPP FDD
R&S®SMW-K83/1413.4580.02
- 3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций
R&S®SMW-K40/1413.3684.02
- GSM/EDGE
R&S®SMW-K41/1413.3732.02
- EDGE Evolution
R&S®SMW-K46/1413.3884.02
- CDMA2000®, включая 1xEV-DV
R&S®SMW-K47/1413.3932.02
- 1xEV-DO Rev. A
R&S®SMW-K87/1413.6519.02
- 1xEV-DO Rev. B
R&S®SMW-K50/1413.4039.02
- TD-SCDMA
R&S®SMW-K51/1413.4080.02
- Расширенные испытания базовых/мобильных станций TD-SCDMA
R&S®SMW-K81/1413.4539.02
- Формирование файла журнала
R&S®SMW-K68/1413.4439.02
- TETRA версии 2
R&S®SMW-K444/1414.5022.02
- 5G NR версии 15 (WinIQSIM2™)
R&S®SMW-K418/1414.3507.02
- Сигналы Verizon 5GTF (WinIQSIM2™)
R&S®SMW-K255/1413.5235.02
- LTE версии 8 (WinIQSIM2™)
R&S®SMW-K284/1413.5535.02
- LTE версии 9 (WinIQSIM2™)
R&S®SMW-K285/1413.5587.02
- LTE версии 10 (WinIQSIM2™)
R&S®SMW-K412/1413.8557.02
- LTE версии 11 (WinIQSIM2™)
R&S®SMW-K413/1414.2030.02
- LTE версии 12 (WinIQSIM2™)
R&S®SMW-K419 / 1414.3588.02
- LTE версии 13/14/15 (WinIQSIM2™)
R&S®SMW-K415 / 1414.2769.02
- Сотовый Интернет вещей (IoT) версии 13 (WinIQSIM2™)
R&S®SMW-K443/1414.6093.02
- Сотовый Интернет вещей (IoT) версии 14 (WinIQSIM2™)
R&S®SMW-K242/1413.4839.02
- 3GPP FDD (WinIQSIM2™)
R&S®SMW-K283/1413.6290.02
- 3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций (WinIQSIM2™)
R&S®SMW-K240/1413.4739.02
- GSM/EDGE (WinIQSIM2™)
R&S®SMW-K241/1413.4780.02
- EDGE Evolution (WinIQSIM2™)
R&S®SMW-K246/1413.4939.02
- CDMA2000®, включая 1xEV-DV (WinIQSIM2™)
R&S®SMW-K247/1413.4980.02
- 1xEV-DO версии A (WinIQSIM2™)
R&S®SMW-K287/1413.6560.02
- 1xEV-DO версии B (WinIQSIM2™)
R&S®SMW-K250/1413.5087.02
- TD-SCDMA (WinIQSIM2™)
R&S®SMW-K251/1413.5135.02
- Расширенные испытания базовых/мобильных станций TD-SCDMA (WinIQSIM2™)
R&S®SMW-K446/1414.6587.02
- Сотовый Интернет вещей (IoT) версии 15 (WinIQSIM2™)
R&S®SMW-K268/1413.5387.02
- TETRA версии 2 (WinIQSIM2™)
R&S®SMW-K54/1413.4139.02
- IEEE 802.11a/b/g/n/j/p
R&S®SMW-K86/1413.5635.02
- IEEE 802.11ac
R&S®SMW-K142/1414.3259.02
- IEEE 802.11ax
R&S®SMW-K147/1413.6677.02
- IEEE 802.11be
R&S®SMW-K141/1414.1333.02
- IEEE 802.11ad
R&S®SMW-K177/1434.8191.02
- IEEE 802.11ay
R&S®SMW-K350/1413.9160.02
- Формирование сигналов DFS (опция дляR&S®Pulse Sequencer для DFS) Программная опция для стандартных профилей радаров с динамическим выбором частот
R&S®SMW-K60/1413.4239.02
- Bluetooth® EDR
R&S®SMW-K117/1414.3336.02
- Bluetooth® 5.x
R&S®SMW-K89/1413.6619.02
- NFC A/B/F
R&S®SMW-K131/1414.6464.02
- LoRa®
R&S®SMW-K114/1414.1985.02
- Генерация сигналов OFDM
R&S®SMW-K149/1414.6912.02
- HRP UWB
R&S®SMW-K254/1413.5187.02
- IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)
R&S®SMW-K286/1413.5687.02
- IEEE 802.11ac (WinIQSIM2™)
R&S®SMW-K442/1414.3294.02
- IEEE 802.11ax (WinIQSIM2™)
R&S®SMW-K447/1413.6683.02
- IEEE 802.11be (WinIQSIM2™)
R&S®SMW-K441/1414.1385.02
- IEEE 802.11ad (WinIQSIM2™)
R&S®SMW-K477/1434.8210.02
- IEEE 802.11ay (WinIQSIM2™)
R&S®SMW-K260/1413.5287.02
- Bluetooth® EDR (WinIQSIM2™)
R&S®SMW-K417/1414.3371.02
- Bluetooth® 5.x (WinIQSIM2™)
R&S®SMW-K289/1413.6654.02
- NFC A/B/F (WinIQSIM2™)
R&S®SMW-K431/1414.6441.02
- LoRa® (WinIQSIM2™)
R&S®SMW-K449/1414.6958.02
- HRP UWB (WinIQSIM2)
R&S®SMW-K414/3636.0434.02
- Генерация сигналов OFDM (WinIQSIM2™)
R&S®SMW-K94 / 1414.1485.02
- ГЛОНАСС Добавляет G1 SPS, G2 SPS
R&S®SMW-K44 / 1413.3832.02
- GPS Добавляет L1 C/A, L2 C/A, L1P, L2P
R&S®SMW-K98 / 1414.1533.02
- Модернизированная система GPS Добавляет L2C, L5
R&S®SMW-K66 / 1413.4380.02
- Galileo Добавляет E1 OS, E5a/E5b
R&S®SMW-K97 / 1414.6258.02
- NavIC/IRNSS, добавляет NavIC L5
R&S®SMW-K107 / 1414.1585.02
- BeiDou Добавляет B1I, B2I
R&S®SMW-K106 / 1414.2923.02
- QZSS/SBAS Добавляет QZSS, EGNOS, WAAS, MSAS и GAGAN
R&S®SMW-K108 / 1414.2975.02
- Реальные сценарии Добавляет шаблоны затенения, шаблоны многолучевого распространения, диаграммы направленности антенн
R&S®SMW-K109 / 1414.3013.02
- Интерфейсы ГНСС реального масштаба времени (дистанционное управление RT) Добавляет возможности интеграции HiL/ViL
R&S®SMW-K123 / 1413.3310.02
- Модернизированная система ГЛОНАСС Добавляет сигналы CDMA L1OC, L2OC и L3OC
R&S®SMW-K132 / 1414.6606.02
- Модернизированная система BeiDou
R&S®SMW-K134 / 1414.6770.02
- Модернизация до двухчастотной ГНСС Добавляет объединенные сценарии L1/L2, L1/L5 или L2/L5
R&S®SMW-K135 / 1414.6793.02
- Модернизация до трехчастотной ГНСС Добавляет объединенные сценарии L1/L2/L5
R&S®SMW-K136 / 1414.6812.02
- Добавление шести каналов ГНСС Добавляет каналы ГНСС к прибору
R&S®SMW-K137 / 1414.6835.02
- Добавление 12 каналов ГНСС Добавляет каналы ГНСС к прибору
R&S®SMW-K138 / 1414.6858.02
- Добавление 24 каналов ГНСС Добавляет каналы ГНСС к прибору
R&S®SMW-K139 / 1414.6935.02
- Добавление 48 каналов ГНССС Добавляет каналы ГНСС к прибору
R&S®SMW-K360 / 1414.2800.02
- Испытательный комплект ЭРА-ГЛОНАСС В соответствии со стандартом ГОСТ-Р-55534/33471
R&S®SMW-K361/1414.2846.02
- Испытательный комплект eCall В соответствии со стандартом EU2017/79 (приложение VI) и UNECE 2016/07
R&S®SMW-K362 / 1414.6406.02
- Испытательный комплект ГНСС
R&S®SMW-K244 / 1413.4880.02
- GPS, 1 спутник (WinIQSIM2™) Сигнал одного спутника
R&S®SMW-K298 / 1414.3171.02
- Модернизированная система GPS, 1 спутник (WinIQSIM2™)/td>
R&S®SMW-K266 / 1413.7015.02
- Galileo, 1 спутник (WinIQSIM2™) Сигнал одного спутника
R&S®SMW-K294 / 1413.7067.02
- ГЛОНАСС, 1 спутник (WinIQSIM2™) Сигнал одного спутника
R&S®SMW-K297 / 1414.6287.02
- NavIC/IRNSS, 1 спутник (WinIQSIM2), сигнал одного спутника
R&S®SMW-K407 / 1413.7115.02
- Beidou, 1 спутник (WinIQSIM2™) Сигнал одного спутника
R&S®SMW-K432 / 1414.6629.02
- Модернизированная система BeiDou, 1 спутник (WinIQSIM2™)
R&S®SMW-K300 / 1413.8805.02
- Формирование последовательностей импульсов (опция дляR&S®Pulse Sequencer) Базовый набор функций для моделирования радиолокационных сигналов на внешнем ПК с помощьюR&S®Pulse Sequencer
R&S®SMW-K300 / 1413.9776.02
- Расширенное формирование последовательностей импульсов (опция дляR&S®Pulse Sequencer) Добавляет функции моделирования для излучателей и приемников, включая диаграммы направленности и сканирование антенн./td>
R&S®SMW-K302 / 1413.8857.02
- Радарные платформы (опция дляR&S®Pulse Sequencer) Добавляет функции моделирования для радарных платформ с несколькими излучателями
R&S®SMW-K304 / 1413.8957.02
- Подвижные излучатели и приемник (опция дляR&S®Pulse Sequencer) Добавляет функции моделирования для подвижных излучателей и приемников
R&S®SMW-K306 / 1413.9053.02
- Несколько излучателей (опция дляR&S®Pulse Sequencer) Добавляет функции моделирования для излучателей с чередованием
R&S®SMW-K308 / 1414.1433.02
- Пеленгация (опция дляR&S®Pulse Sequencer) Добавляет функции моделирования для угла прихода сигнала (AoA)
R&S®SMW-K309 / 1414.6706.02
- Импорт двухмерных карт (опция дляR&S®Pulse Sequencer) Добавляет функции моделирования, включая двухмерные фоновые карты
R&S®SMW-K78 / 1414.1833.02
- Формирование отраженных радиолокационных сигналов
R&S®SMW-K52 / 1413.6090.02
- DVB-H/DVB-T
R&S®SMW-K252 / 1413.6190.02
- DVB-H (WinIQSIM2™)
R&S®SMW-K253 / 1413.6248.02
- DAB/T-DMB (WinIQSIM2™)
R&S®SMW-K116 / 1414.2630.02
- DVB-S2/DVB-S2X
R&S®SMW-K176 / 1413.8686.02
- DVB-S2X Приложение E
R&S®SMW-K169 / 1413.8711.02
- DVB-RCS2
R&S®SMW-K130 / 1414.3788.02
- Пользовательская генерация сигналов OneWeb
R&S®SMW-K416 / 1414.2681.02
- DVB-S2/DVB-S2X (WinIQSIM2™)
R&S®SMW-K476 / 1413.9076.02
- DVB-S2X Annex E (WinIQSIM2™)
R&S®SMW-K469 / 1413.9130.02
- DVB-RCS2 (WinIQSIM2™)
R&S®SMW-K430 / 1414.3820.02
- Пользовательская генерация сигналов OneWeb (WinIQSIM2™)
R&S®SMW-K355 / 1414.3742.02
- Опорные сигналы OneWeb
R&S®SMW-K200 / 1414.6870.71
- 1 форма сигналов из R&S®WinIQSIM2™, R&S®PulseSequencer, R&S®PulseSequencer (DFS)
R&S®SMW-K200 / 1414.6870.72
- 5 форм сигналов из R&S®WinIQSIM2™, R&S®PulseSequencer, R&S®PulseSequencer (DFS)
R&S®SMW-K200 / 1414.6870.75
- 50 форм сигналов из R&S®WinIQSIM2™, R&S®PulseSequencer, R&S®PulseSequencer (DFS)
R&S®SMW-K61 / 1413.4280.02
- Генерация многочастотных немодулированных сигналов
R&S®SMW-K62 / 1413.3484.02
- Аддитивный белый гауссовский шум (AWGN)
R&S®SMW-K261 / 1413.5335.02
- Генерация многочастотных немодулированных сигналов (WinIQSIM2™)
R&S®SMW-K262 / 1413.6460.02
- Аддитивный белый гауссовский шум (AWGN) с WinIQSIM2™
R&S®SMW-K810 / 1414.6341.02
- Улучшенная генерация шума, фазовый шум, импульсный шум, требуется R&S®SMW-K62 (лицензия на программное обеспечение)
R&S®SMW-K811 / 1414.6364.02
- Зубчатые сигналы для измерений уровня мощности шума, требуется R&S®SMW-B9/B10 (программная лицензия)
R&S®SMW-K542 / 1413.9876.02
- Свипированиемощности модулирующего сигнала
R&S®SMW-B93 / 1414.1885.02
- Твердотельный накопитель
R&S®ZZA-KN4 / 1175.3033.00
- Адаптер для 19-дюймовой стойки для монтажа корпуса шириной 19 дюймов и высотой 4 RU в стандартной 19-дюймовой стойке
R&S®TS-USB1 / 6124.2531.00
- Последовательный USB-адаптер для дистанционного управления через RS-232
R&S®DIGIQ-HS / 3641.2948.03
- Кабель для цифрового I/Q-интерфейса HS, 3 м
R&S®SMW-K980 / 1414.6893.02
- HUMS Health and Utilization Monitoring Service (Служба мониторинга состояния и использования)
R&S®DCV-2 / 0240.2193.09
- Документациякалибровочным значениям
Частотный диапазон (тракт A)
- От 100 кГц до 67 ГГц (с опциями)
Частотный диапазон (тракт B)
- От 100 кГц до 44 ГГц (с опциями)
Полоса модуляции
- До 2 ГГц
Имитатор замираний
- Встроенный, до 800 МГц, MIMO до 8x8
Опции фазового шума
- Низкий, улучшенный, сверхнизкий уровень (для трактов A и B)
Опции опорного генератора
- Вход/выход 100 МГц, 1 ГГц, настраиваемый вход (1 МГц - 100 МГц)
Опции аналоговой модуляции
- Импульсный модулятор, высококлассный генератор импульсов, многофункциональный генератор, АМ/ЧМ/ФМ
Опции векторной системы
- Дифференциальные аналоговые I/Q-входы/выходы, генератор модулирующих сигналов (ARB до 2 млрд отсчетов), расширение ВЧ-полосы модулирующего сигнала до 2 ГГц
Опции улучшения модулирующих сигналов
- Тестер коэффициента битовых ошибок, загрузка ARB Ethernet, отслеживание огибающей, цифровые предыскажения, пользовательская коррекция АЧХ, цифровой режим Догерти, снижение коэффициента амплитуды, Bandwidth Extension
Опции MIMO и замираний
- Динамические замирания, расширенные модели замираний, улучшения замираний OTA-MIMO, MIMO замирание/маршрутизация, создание MIMO-сигналов высокого порядка, расширитель потока, специализированные динамические замирания, наборы для MIMO высокого порядка, расширениечастот замирания до 800 МГц
Опции навигации
- Реальные сценарии, интерфейсы ГНСС реального масштаба времени, модернизация до двух/трехчастотной ГНСС, добавление каналов ГНСС (до 48), испытательныеЭРА-ГЛОНАСС, eCall, ГНСС
Опции радаров
- Формирование последовательностей импульсов (включая расширенное), радарные платформы, подвижные излучатели и приемник, несколько излучателей, пеленгация, импорт двухмерных карт, моделирование наложения импульсов, формирование отраженных радиолокационных сигналов
Опции немодулированных сигналов и шума
- Генерация многочастотных немодулированных сигналов, аддитивный белый гауссовский шум (AWGN), улучшенная генерация шума, зубчатые сигналы
Прочие опции
- Свипированиемощности модулирующего сигнала, твердотельный накопитель, адаптер для 19-дюймовой стойки, последовательный USB-адаптер, кабель для цифрового I/Q-интерфейса HS, HUMS (Health and Utilization Monitoring Service), документациякалибровочным значениям
Особенность
Особенность
- Сигналов
Тип
- Цифровой
Частота дискретизации
- 4
Напряжение
- 0 V
ОПИСАНИЕ
Rohde & Schwarz SMW200A — это векторный генератор сигналов, разработанный для удовлетворения разнообразных требований к производительности и функциональным возможностям в испытательных установках. Он предназначен для разработки и проверки различных испытуемых устройств, включая компоненты, модули и готовые базовые станции, обеспечивая эффективную генерацию необходимых тестовых сигналов.
Гибкая модульная конструкция генератора SMW200A позволяет конфигурировать его под конкретные задачи, от одноканального векторного генератора сигналов до многоканального тестера MIMO-приемников. Устройство поддерживает частотный диапазон до 67 ГГц (двойной тракт: до 44 ГГц) и полосу модуляции до 2 ГГц.
Генератор оснащен встроенным имитатором замираний с шириной полосы до 800 МГц и поддержкой MIMO до 8x8. Он способен генерировать сигналы для всех основных стандартов цифровой связи, а также включает улучшенный имитатор ГНСС и целей радаров. Доступны различные опции для улучшения характеристик фазового шума, аналоговой модуляции и расширения функциональности.
Среди дополнительных опций — твердотельный накопитель, адаптер для 19-дюймовой стойки, последовательный USB-адаптер для дистанционного управления, а также кабели для цифрового I/Q-интерфейса. Доступна также служба мониторинга состояния и использования (HUMS) и документация по калибровочным значениям.
Особенности векторного генератора сигналов Rohde & Schwarz SMW200A:
• Диапазон частот до 67 ГГц (двойной тракт: до 44 ГГц);
• Полоса модуляции 2 ГГц;
• Встроенный имитатор замираний с шириной полосы до 800 МГц и MIMO до 8 x 8;
• Генератор сигналов для всех основных стандартов цифровой связи;
• Улучшенный имитатор ГНСС и целей радаров.
