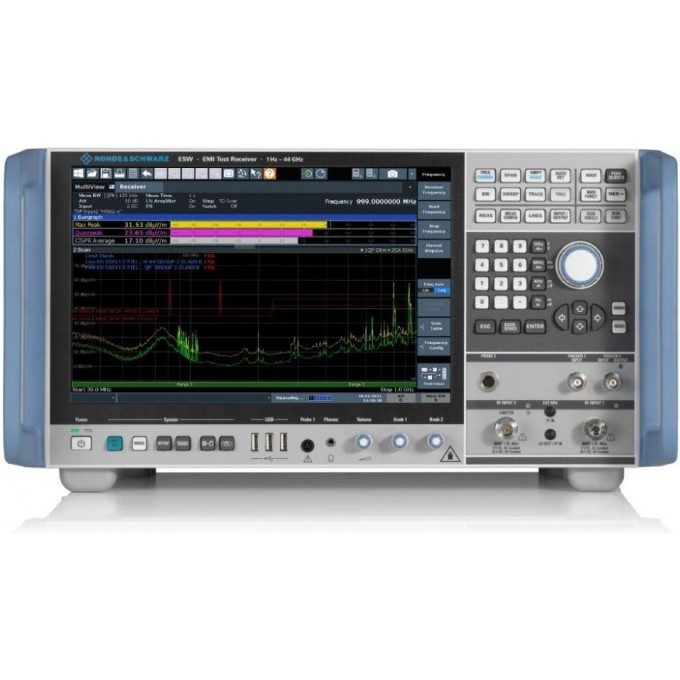

Приемник для тестирования ЭМП ROHDE & SCHWARZ R&S ESW 1 Гц до 44 ГГц R&S-ESW

Артикул: R&S-ESW

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Диапазон частот

- 1 Гц до 8 / 26.5 / 44 ГГц

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 1

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Частота дискретизации

- 4

Полоса пропускания, МГц

- 800

Модели

- Диапазон частот

Опции расширения

- Прецизионный эталон частоты OCXO (R&S®ESW-B4), Полоса разрешения до 80 МГц (R&S®ESW-B8), Внешнее управление генератором (R&S®ESW-B10), Твердотельный диск (SSD) (R&S®ESW-B18), Порты LO/IF для внешних смесителей (R&S®ESW-B21), Малошумящий усилитель (R&S®ESW-B24), Защита от записи USB-накопителя (R&S®ESW-B33), Широкополосное расширение (R&S®ESW-B1000), Анализ модуляции АМ/ЧМ/ФМ (R&S®ESW-K7), Защита от записи для твердотельного накопителя (R&S®ESW-K33), Приложение для измерений в реальном масштабе времени (R&S®ESW-K55), Функция многоканального измерения Multi CISPR APD (R&S®ESW-K58), Health and utilization monitoring service (HUMS) (R&S®ESW-K980)

Полоса пропускания (-3 дБ)

- От 1 Гц до 10 МГц

Отображаемый средний уровень шума (типичное значение, 1 МГц <

- 169 дБм

Макс. полоса анализа

- От 1 Гц до 80 МГц

Предел погрешности частоты (стандартно)

- ±1 × 10⁻⁷

По опции R&S®ESW-B4

- ±3 × 10⁻⁸

Полоса пропускания (-6 дБ, ЭМС-фильтры)

- 10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц

Типы детекторов

- Макс. пик, мин. пик, квазипик, среднекв., среднее, CISPR ср., CISPR СКЗ

Минимальная вероятность APD

- 10⁻⁷

Макс. время APD

- 120 с

Диапазон регистрации (-6 дБ)

- 200 Гц, 9 кГц, 120 кГц, 1 МГц

TOI (10 МГц ≤ f < 1 ГГц)

- +20...25 дБм (тип.)

Точка компрессии 1 дБ (f ≤ 3 ГГц)

- +15 дБм

Фильтр предварительной селекции (приемник)

- Всегда включен

Фильтр предварительной селекции (анализатор)

- Вкл./выкл. (по выбору)

Количество фильтров предварительной селекции

- 21

Предусилитель от 1 кГц до 8 ГГц

- 20 дБ (ном.)

Предусилитель от 150 кГц до 44 ГГц

- 30 дБ (ном.)

DANL (1 МГц ≤ f < 1 ГГц)

- < –165 дБм (тип. –168 дБм)

Сканирование во временной области (CISPR)

- 150 кГц – 30 МГц, 9 кГц, пиковый: 110 мс; 150 кГц – 30 МГц, 9 кГц, квазипик + усреднение: 2 с; 30 МГц – 1000 МГц, 120 кГц, пиковый: 620 мс; 30 МГц – 1000 МГц, 9 кГц, пиковый: 840 мс; 30 МГц – 1000 МГц, 120 кГц, квазипик: 80 с

Суммарная погрешность измерений

- Преселекция выключена, 10 МГц < f ≤ 3,6 ГГц: 0,27 дБ

R&S®ESW8 / 1328.4100.09

- От 1 Гц до 8 ГГц

R&S®ESW26 / 1328.4100.27

- От 1 до 26,5 ГГц

R&S®ESW44 / 1328.4100.45

- От 1 до 44 ГГц

R&S®ESW-B4 / 1328.5012.02

- Прецизионный эталон частоты OCXO

R&S®ESW-B8 / 1325.1474.02

- Полоса разрешения до 80 МГц. 20/30/40/50/80 МГц дополнительно для ESW44

R&S®ESW-B8 / 1325.1474.26

- Полоса разрешения до 80 МГц. 20/30/40/50/80 МГц дополнительно для ESW8/ESW26

R&S®ESW-B8E / 1345.0167.02

- Полоса разрешения до 40 МГц. 20/30/40 МГц дополнительно для ESW44

R&S®ESW-B10 / 1328.5006.02

- Внешнее управление генератором

R&S®ESW-B18 / 1328.4997.02

- Твердотельный диск (SSD), включая встроенноедля ESW

R&S®ESW-B21 / 1331.6945.26

- Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей для ESW26

R&S®ESW-B21 / 1331.6945.44

- Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей для ESW44

R&S®ESW-B24 / 1328.4980.08

- Малошумящий усилитель, от 150 кГц до 8 ГГц

R&S®ESW-B24 / 1328.4980.26

- Малошумящий усилитель, от 150 кГц до 26.5 ГГц

R&S®ESW-B24 / 1328.4980.44

- Малошумящий усилитель, от 150 кГц до 44 ГГц

R&S®ESW-B33 / 1313.3602.02

- Защита от записи USB-накопителя

R&S®ESW-B1000 / 1345.0421.02

- Широкополосное расширение

R&S®ESW-K7 / 1331.6216.02

- Анализ модуляции АМ/ЧМ/ФМ

R&S®ESW-K33 / 1328.4916.02

- Защита от записи для твердотельного накопителя

R&S®ESW-K55 / 1328.4968.02

- Приложение для измерений в реальном масштабе времени, 80 МГц, POI > 15 мкс

R&S®ESW-K58 / 1345.0150.02

- Функция многоканального измерения Multi CISPR APD. Одновременное тестирование амплитудной функции вероятности для более чем 67 каналов, или диапазон в 20 МГц для СВЧ-печи в соответствии с CISPR 11

R&S®ESW-K980 / 1345.0221.02

- Health and utilization monitoring service (HUMS)

Предел погрешности частоты (по опции R&S®ESW-B4)

- ±3 × 10⁻⁸

Особенность

- Для тестирования ЭМП

ОПИСАНИЕ

Приемник Rohde & Schwarz R&S ESW предназначен для тестирования электромагнитных помех (ЭМП). Устройство обладает высокими ВЧ-характеристиками, способно проводить сверхбыстрые измерения в широкой полосе пропускания с распределением вероятностей амплитуды (APD) для нескольких CISPR или внешними смесителями. Диапазон частот приемника составляет от 1 Гц до 8, 26.5 или 44 ГГц, с отображаемым средним уровнем шума до -169 дБм (типичное значение, 1 МГц < f ≤ 1 ГГц) и максимальной полосой анализа от 1 Гц до 80 МГц.

Прибор R&S ESW отличается широким динамическим диапазоном и высокой точностью измерений, что делает его подходящим для быстрых и надежных сертификационных измерений. Он соответствует требованиям стандартов CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Благодаря сканированию во временной области на основе БПФ, приемник R&S ESW фиксирует и взвешивает спектры помех. Анализ спектра в реальном масштабе времени с функцией спектрограммы позволяет детально анализировать даже кратковременные сигналы помехи.

Режим MultiView обеспечивает одновременное представление результатов работы нескольких рабочих режимов, повышая эффективность прибора. Устройство может быть дополнено опциями, такими как прецизионный эталон частоты OCXO (R&S®ESW-B4), расширение полосы разрешения до 80 МГц (R&S®ESW-B8) и малошумящие усилители для различных диапазонов частот (R&S®ESW-B24).

Приемник R&S ESW является высокоточным анализатором спектра и измерительным прибором, обеспечивающим широкий набор функций для измерений по стандартам CISPR и высокой точности частотных измерений. Дополнительные опции включают анализ модуляции АМ/ЧМ/ФМ (R&S®ESW-K7) и функцию многоканального измерения Multi CISPR APD (R&S®ESW-K58).

Особенности приемника для тестирования ЭМП Rohde & Schwarz R&S ESW:

• Диапазоны частот от 1 Гц до 8, 26,5 или 44 ГГц;
• Соответствует требованиям стандартов CISPR 16-1-1, ANSI C63.2, MIL‑STD‑461 и FCC;
• Широкий динамический диапазон и высокая точность;
• Сверхбыстрые измерения благодаря основанному на БПФ сканированию во временной области;
• Анализ спектра в реальном масштабе времени при полосе пропускания 80 МГц (опция).
