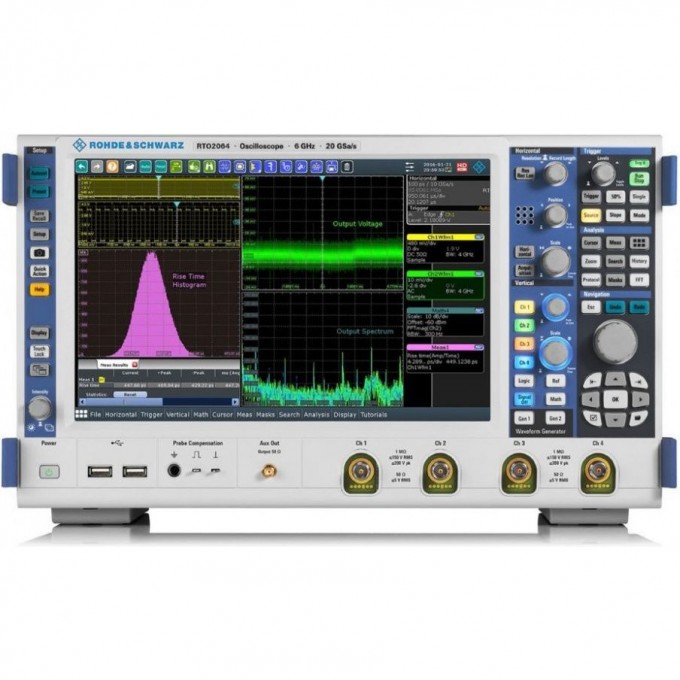

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTO2004

Артикул: RTO2004

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB, LAN, (опция GPIB)

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 4

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 6000

Разрешение дисплея

- 1280×800 пикселей

Масса

- 9,6 кг

Потребляемая мощность

- 450 Вт

Разрешение

- 8 бит (до 16 бит в режиме HiRes, опц. –К17)

Погрешность временной развертки

- +/-5×10 -6 (опционально (-В4) +/-0,02×10 -6 )

Диапазон временной развертки

- От 25 пс/дел до 10’000 с/дел

Курсорные измерения

- Амплитудные, временные. Режим работы: установка вручную или фиксация на осциллограмме

Максимальная входная частота для логических каналов

- 400 МГц

Время нарастания переходной характеристики (расчетное)

- 510 пс

Диапазон значений коэффициента отклонения по вертикали

- 50 Ω от 1 мВ/дел до 1 В/дел; 1 МΩ от 1 мВ/дел до 10 В/дел

Вертикальное разрешение

- 16 бит

Скорость обновления

- Более 1 млн. осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- До 4 расчетных осциллограмм. Создание сложных математических выражений с использованием: математических функций, логических операторов, операторов отношений, БПФ, цифровые фильтры, специальные функции

Питание

- 100-240 В, 50-60 Гц

Габаритные размеры (Ш-В-Г)

- 427-249-204 мм

Число аналоговых каналов

- 2 / 4

Число логических каналов

- 16 (опция RTO-B1)

Полоса пропускания аналоговых каналов

- 600 МГц

Импеданс (аналоговые каналы)

- 50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ

Импеданс (логические каналы)

- 100 кΩ +/-2%, 4 пФ

Максимальное входное напряжение (аналоговые каналы)

- 5 В СКЗ (50 Ω); 150 В СКЗ / 200 В пик (1 МΩ)

Максимальное входное напряжение (логические каналы)

- +/-40 В пик

Частота дискретизации (аналоговые каналы)

- Макс. 10 ГВыб/с на каждый канал

Частота дискретизации (логические каналы) т

- 16 х 5 ГВыб/с

Глубина памяти (2-канальные модели)

- 50 Мточек на 2-х каналах / 100 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале

Глубина памяти (4-канальные модели)

- 50 Мточек на 4-х / 100 Мточек на 2-х / 200 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале

Эффективное количество бит АЦП

- > 7.0 бит (измер.) (При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительнопропускания)

Категории измерений

- Амплитуда, время, глазковая диаграмма, спектр, джиттер

Гистограммы

- Вертикальные (амплитудные), горизонтальные (временные/частотные)

Тестирование по маске (Критерий годен / не годен)

- До 8 независимых масок. Возможность создать или загрузить маску и выбрать определенное действие в случае успешного или неудачного тестирования

Цветовая схема

- Предустановленные (стандартные) или устанавливаемые пользователем таблицы цветов

Послесвечение

- В интервале от 50 мс до 50 с

Габаритные размеры (Ш-В-Г), мм

- 427-249-204

Частота дискретизации (логические каналы)

- 16 х 5 ГВыб/с

Число каналов

- 4

Диагональ экрана

- 12,1″ (30,7 см), сенсорный

Особенность

- Цифровые четырехканальные

Частота дискретизации

- 4

Полоса пропускания

- 2 ГГц

ОПИСАНИЕ

Осциллограф R&S RTO2004 — портативное цифровое устройство настольного типа, разработанное компанией Rohde & Schwarz. Прибор предназначен для испытания, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Он оснащен ёмкостным сенсорным ЖК-монитором с диагональю 30,7 см и разрешением 1280×800 пикселей.

Модель R&S RTO2004 выполняет анализ сигналов в частотной и временной областях, логический и протокольный анализ. Функция «SmartGrid» позволяет одновременно отображать несколько осциллограмм. Режим высокой чёткости (HD) и вертикальное разрешение АЦП 16 бит обеспечивают детализированное отображение при минимальном уровне шумов.

Инновационная система «зонального» запуска позволяет задать до 8 зон произвольной формы для запуска при пересечении или непересечении их сигналом. Эта технология ускоряет выявление и устранение проблем, таких как ранты, временные нарушения, глитчи, переходы и другие импульсные помехи. Большой объём встроенной памяти и функция «архива» дают возможность записывать, хранить и воспроизводить длинные последовательности сигналов.

Осциллограф подходит для работы в учебных лабораториях, на производстве и в исследовательских центрах. Он поддерживает различные измерительные функции, математическую обработку сигналов, построение гистограмм и тестирование по маске.

Особенности Осциллографа цифрового Rohde & Schwarz RTO2004:

• Высокая частота дискретизации;
• Широкий динамический диапазон;
• Высокая пропускная способность;
• Сенсорное управление;
• До 1 000 000 осциллограмм в секунду;
• Подробное масштабирование и анализ сигналов;
• Быстрый доступ к инструментам и настройкам;
• Низкий уровень собственных шумов;
• Зональный запуск (K19);
• Спектральный анализ и БПФ;
• Протоколирование результатов;
• Измерительные функции;
• Математическая обработка сигналов;
• Построение гистограмм;
• MaskTest — тест по маске.
