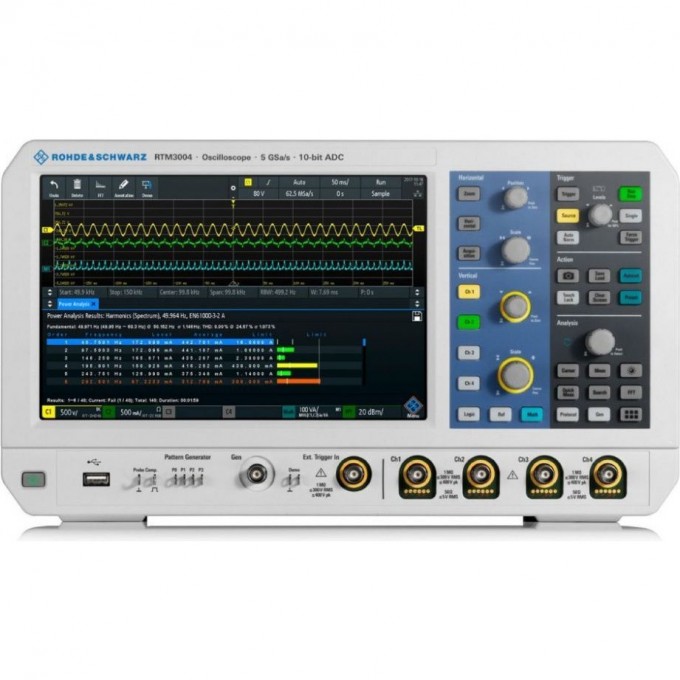

Осциллограф цифровой ROHDE & SCHWARZ RTM3000 2/4 канала до 1 ГГц 29C000324
Артикул: 29C000324
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Операционная система
- Встроенная
Интерфейсы
- USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дистанционного отображения и работы
Габариты
- Ш × В × Г
Напряжение, В
- 230
Мощность, Вт
- 175
Количество каналов
- 2/4
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Тип
- Цифровой
Полоса пропускания, МГц
- 100-1000
Модели
- Полоса пропускания
Масса
- 3,3 кг
Дисплей
- Цветной TFT-дисплей 10,1 дюйма (WXGA) (1280 × 800 пикселей)
R&S®RTB-Z3 / 1333.1734.02
- Мягкая сумка Предназначена для хранения осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 и принадлежностей
R&S®HZ-15 / 1147.2736.02
- Набор пробников напряженности электромагнитного поля в ближней зоне
Полоса пропускания (-3 дБ)
- R&S®RTM3002/3004 (с опциями R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10)
Входная чувствительность
- При 1 МОм: от 500 мкВ/дел до 10 В/дел; при 50 Ом: от 500 мкВ/дел до 1 В/дел
Память для собранных данных
- Стандартная память: 40 млн отсчетов (80 млн отсчетов в режиме чередования); с опцией R&S®RTM-K15: 400 млн отсчетов сегментированной памяти
Макс. скорость сбора данных
- 64000 сигналов/с (2000000 в режиме быстрой сегментированной памяти)
Стандартные типы запуска
- Фронту,длительности,видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p),шаблону,строке,последовательной шине,тайм-ауту
Погрешность временной развертки
- ±2,5 чнм
Время нарастания
- 3,5 нс, 1,75 нс, 1 нс, 700 пс, 350 пс
R&S®RT-ZP10/1409.7550.00
- Пассивный пробник, 500 МГц, 10:1
R&S®RT-ZS10E / 1418.7007.02
- Активный несимметричный пробник, 1 ГГц, интерфейс пробников
R&S®RT-ZS10 / 1410.4080.02
- Активный несимметричный пробник, 1 ГГц, R&S®ProbeMeter, интерфейс пробников
R&S®RT-ZS20 / 1410.3502.02
- Активный несимметричный пробник, 1,5 ГГц, R&S®ProbeMeter, интерфейс пробников
R&S®RT-ZD10 / 1410.4715.02
- Активный дифференциальный пробник, 1 ГГц, интерфейс пробников
R&S®RT-ZD20 / 1410.4409.02
- Активный дифференциальный пробник, 1,5 ГГц, интерфейс пробников
R&S®RT-ZPR20 / 1800.5006.02
- Пробник для шин питания, 2 ГГц, R&S®ProbeMeter, интерфейс пробников2,0 ГГц, 1:1, 50 кОм, интерфейс пробников R&S
R&S®RT-ZH03 / 1333.0873.02
- Пассивный высоковольтный пробник 250 МГц
R&S®RT-ZH10 / 1409.7720.02
- Пассивный высоковольтный пробник 400 МГц
R&S®RT-ZH11 / 1409.7737.02
- Пассивный высоковольтный пробник 400 МГц
R&S®RT-ZHD15 / 1800.2107.02
- Дифференциальный высоковольтный пробник 100 МГц
R&S®RT-ZHD16 / 1800.2207.02
- Дифференциальный высоковольтный пробник 200 МГц
R&S®RT-ZC02 / 1333.0850.02
- Пробник тока для измерения переменного/постоянного тока, 20 кГц
R&S®RT-ZC03 / 1333.0844.02
- Пробник тока, 100 кГц
R&S®RT-ZC05B / 1409.8204.02
- Пробник тока, 2 МГц
R&S®RT-ZC10 / 1409.7750K02
- Пробник тока, 10 МГц
R&S®RT-ZC10B / 1409.8210.02
- Пробник тока, 10 МГц
R&S®RT-ZC15B / 1409.8227.02
- Пробник тока, 50 МГц
R&S®RT-ZC20 / 1409.7766K02
- Пробник тока, 100 МГц
R&S®RT-ZC20B / 1409.8233.02
- Пробник тока, 100 МГц
R&S®RTM3002 / 1335.8794.02
- 100 МГц
R&S®RTM3004 / 1335.8794.04
- 100 МГц
R&S®RTM3002 + RTM-B222 / 1335.8794P22
- 200 МГц
R&S®RTM3004 + RTM-B242/1335.8794P24
- 200 МГц
R&S®RTM3002 + RTM-B223 /1335.8794P32
- 350 МГц
R&S®RTM3004 + RTM-B243 / 1335.8794P34
- 350 МГц
R&S®RTM3002 + RTM-B225 / 1335.8794P52
- 500 МГц
R&S®RTM3004 + RTM-B245 / 1335.8794P54
- 500 МГц
R&S®RTM3002 + RTM-B2210 / 1335.8794P62
- 1 ГГц
R&S®RTM3004 + RTM-B2410 / 1335.8794P64
- 1 ГГц
Аналоговые каналы
- R&S®RTM3002; R&S®RTM3004;
Точность усиления по постоянному напряжению
- Входная чувствительность > 5 мВ/дел: ± 1,5 % полной шкалы; входная чувствительность > 5 мВ/дел: ± 2 % полной шкалы
Амплитуда
- Высокое Z; 50 Ом
Смещение постоянной составляющей
- Высокое Z; 50 Ом
Произвольный
- Частота дискретизации; глубина памяти
R&S®RTM-B1 / 1335.8988.02
- Опция смешанных сигналов, 400 МГц RTM-B1 MSO является высокоэффективным инструментом для отладки цифровых систем с частотой дискретизации до 5 млрд отсчетов/с и глубиной памяти до 20 млн отсчетов
R&S®RTM-B6 / 1335.8994.02
- Генератор сигналов произвольной формы Добавляет к осциллографу R&S®RTA3000 генератор сигналов частотой 25 МГц и 4-разрядный генератор шаблонов
R&S®RTM-B222 / 1335.9003.02
- Расширениепропускания прибора R&S®RTM3002 до 200 МГц
R&S®RTM-B223 / 1335.9010.02
- Расширениепропускания прибора R&S®RTM3002 до 350 МГц
R&S®RTM-B225 / 1335.9026.02
- Расширениепропускания прибора R&S®RTM3002 до 500 МГц
R&S®RTM-B2210 / 1335.9032.02
- Расширениепропускания прибора R&S®RTM3002 до 1 ГГц
R&S®RTM-B242 / 1335.9049.02
- Расширениепропускания прибора R&S®RTM3004 до 200 МГц
R&S®RTM-B243 / 1335.9055.02
- Расширениепропускания прибора R&S®RTM3004 до 350 МГц
R&S®RTM-B245 / 1335.9061.02
- Расширениепропускания прибора R&S®RTM3004 до 500 МГц
R&S®RTM-B2410 / 1335.9078.02
- Расширениепропускания прибора R&S®RTM3004 до 1 ГГц
R&S®RTM-K1 / 1335.8807.02
- Запуск и декодирование последовательных протоколов I²C/SPI Запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI
R&S®RTM-K2 / 1335.8813.02
- Запуск и декодирование последовательных протоколов UART/RS-232/RS-422/RS-485 Запуск и декодирование протоколов на базе UART, а также шин RS-232, RS-422 и RS-485
R&S®RTM-K3 / 1335.8820.02
- Запуск и декодирование последовательных протоколов CAN/LIN Запуск и декодирование интерфейсов CAN и LIN
R&S®RTM-K5 / 1335.8842.02
- Запуск и декодирование I²S/LJ/RJ/TDM Запуск и декодирование шин I²S
R&S®RTM-K6 / 1335.8859.02
- Запуск и декодирование последовательных протоколов MIL-1553 Запуск и декодирование шин MIL-STD-1553
R&S®RTM-K7 / 1335.8865.02
- Запуск и декодирование последовательных протоколов ARINC 429 Запуск и декодирование шин ARINC 429
R&S®RTM-K15 / 1335.8907.02
- Архивная и сегментированная память Архив и 400 млн отсчетов сегментированной памяти
R&S®RTM-K37 / 1335.9184.02
- Анализ спектра и построение спектрограмм Опция спектрального анализа расширяет мощные возможности БПФ осциллографов R&S®RTM3000 благодаря отображению спектрограмм
R&S®RTB-Z1 / 1333.1728.02
- Передняя крышка Защищает лицевую панель осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000
R&S®RTB-Z4 / 1335.9290.02
- Транспортный кейс с колесиками для R&S®RTB
R&S®RT-ZA19 / 1335.7875.02
- Кейс для принадлежностей (пробники и небольшие детали) для всех осциллографов Rohde&Schwarz
R&S®ZZA-RTB2K / 1333.1711.02
- Держатель для монтажа в 19-дюймовую стойку для R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 высотой 5HU
R&S®RT-Z2T / 1338.0007.02
- Адаптер пробника Используется для подключения пробников TekProbe-BNC второго уровня компании Tek к интерфейсу пробников компании
R&S®RT-ZP05S / 1333.2401.02
- Пассивный пробник, 500 МГц, 10:1
R&S®RT-ZP1X / 1333.1370.02
- Пассивный пробник, 38 МГц, 1:1
R&S®RT-ZS10L / 1333.0815.02
- Активный дифференциальный пробник, 1 ГГц, интерфейс BNC
R&S®RT-ZHD07 / 1800.2307.02
- Дифференциальный высоковольтный пробник 200 МГц
R&S®RT-ZHD60 / 1800.2007.02
- Дифференциальный высоковольтный пробник 100 МГц
R&S®RT-ZC31 / 1801.4932.02
- Пробник тока, 120 МГц
R&S®RT-ZC30 / 1409.7772K02
- Пробник тока, 120 МГц
R&S®RT-ZL04 / 1333.0721.02
- Логический пробник, 400 МГц
R&S®RT-ZA13 / 1409.7789.02
- Источник питания для пробников Источник питания для пробников R&S®RT-ZC10/20/30, +/-12 В пост. тока, +/-2,5 А
R&S®RT-ZA15 / 1410.4744.02
- Внешний аттенюатор 10:1, 2,0 ГГц, 1,3 пФ, 60 В пост. тока, 42 В перем. тока (пик) для пробников R&S®RT-ZD20/30. Входит в состав R&S®RT-ZD10
R&S®RTM3K-HVP4 / 1335.9132P04
- Комплект для источников питания (R&S®RTM3004, R&S®RT-ZHD60) Комплект для высоковольтного питания содержит базовый блок R&S®RTM3004 и дифференциальный высоковольтный пробник R&S®RT-ZHD60
R&S®RTM3K-HVP2 / 1335.9132P02
- Комплект для источников питания (R&S®RTM3002, R&S®RT-ZHD60) Комплект для высоковольтного питания содержит базовый блок R&S®RTM3002 и дифференциальный высоковольтный пробник R&S®RT-ZHD60
Объем памяти
- До 80 млн отсчетов
Разрешение АЦП
- 10 бит
Входной импеданс
- 50 Ом ± 1,5 % (изм.), 1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.)
Диапазон временной развертки
- От 0,5 нс/дел до 500 с/дел
Сдвиг между каналами
- < 200 пс (изм.)
Задержка между каналами
- ±500 нс
Опциональные типы запуска
- I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC 429, MIL-STD-1553
Автоматические измерения
- 32
Курсорные измерения
- 4
Математические операции с сигналом
- 5 математических уравнений (сложение, вычитание, умножение, деление, возведение в квадрат, квадратный корень, абсолютное значение, обращение, инвертирование, десятичный логарифм, натуральный логарифм, производная, интегрирование, фильтр нижних частот, фильтр верхних частот, отслеживание униполярное + биполярноепериоду, частота, длительность импульса, скважность)
Определение маски
- Элементарная (маска допуска сигнала)
Количество сегментов памяти
- До 34 952
Поддерживаемые протоколы
- I²C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, I²S, MIL-STD-1553, ARINC429
Разрешение генератора сигналов
- 14 бит
Частота дискретизации генератора сигналов
- 250 млн отсчетов/с
Амплитуда генератора сигналов
- Высокое Z: от 20 мВ до 5 В (Vразмах); 50 Ом: от 10 мВ до 2,5 В (Vразмах)
Смещение постоянной составляющей генератора сигналов
- Высокое Z: ±5 В; 50 Ом: ±2,5 В
Произвольный генератор сигналов
- Макс. 10 млн отсчетов/с; 32 тыс. точек
Цифровые входные каналы (MSO)
- 16
Глубина памяти MSO
- Два логических пробника: 40 млн отсчетов для каждого канала; один логический пробник: 80 млн отсчетов для каждого канала
Полоса пропускания MSO
- 400 МГц (изм.)
Частота дискретизации MSO
- 2,5 млрд отсчетов/с
Входной импеданс MSO
- 100 кОм ± 2 % || ~4 пФ (изм.) на наконечниках пробника
Параллельные шины MSO
- До 4
Габариты (Ш × В × Г)
- 390 мм × 220 мм × 152 мм
Особенность
- Цифровые
Частота дискретизации
ОПИСАНИЕ
Цифровой осциллограф Rohde & Schwarz RTM3000 разработан для решения повседневных задач и сочетает в себе высокую эффективность благодаря 10-разрядному АЦП, значительному объему памяти и сенсорному экрану с диагональю 10,1 дюйма. Прибор поддерживает интерфейс пробников Rohde & Schwarz. Модели серии RTM3000 могут иметь 2 или 4 аналоговых канала и расширяемую полосу пропускания от 100 МГц до 1 ГГц.
Осциллограф RTM3000 обеспечивает в четыре раза большее разрешение по вертикали по сравнению со стандартными 8-разрядными АЦП, что позволяет получать более точные измерения. Частота дискретизации достигает 5 млрд отсчетов в секунду, а объем памяти — до 80 млн отсчетов. Емкостной сенсорный экран с диагональю 10,1 дюйма поддерживает управление жестами, что упрощает взаимодействие с прибором.
Серия RTM3000 предлагает различные конфигурации, включая модели с 2 и 4 каналами, а также возможность расширения полосы пропускания до 1 ГГц с помощью дополнительных опций. Прибор поддерживает опциональный режим MSO с 16 цифровыми каналами. Входной импеданс составляет 50 Ом или 1 МОм, а входная чувствительность варьируется от 500 мкВ/дел до 10 В/дел.
Осциллограф оснащен стандартными интерфейсами USB (хост и устройство) и LAN, а также мощным веб-сервером для дистанционного управления. Доступны различные программные опции для запуска и декодирования последовательных протоколов (I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, I²S, MIL-STD-1553, ARINC429), а также опции для анализа параметров электропитания, частотных характеристик и спектрального анализа.
Особенности осциллографа Rohde & Schwarz RTM3000:
• В четыре раза больше разрешение по вертикали по сравнению со стандартными 8-разрядными АЦП;
• Постоянная поддержка более высокой частоты дискретизации;
• Емкостной сенсорный экран с диагональю 10,1 дюйма и поддержкой управления жестами.
