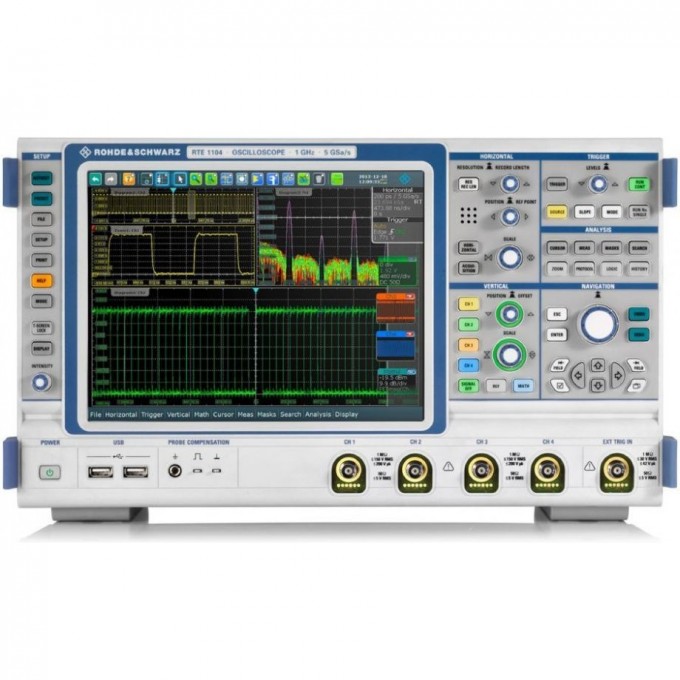

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTE1104 полоса 500 МГц R&S-RTE1104 R&S-RTE1104

Rohde & Schwarz RTE1104 — это портативный цифровой осциллограф настольного типа, предназначенный для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Модель отличается высокой производительностью и прецизионной точностью измерений, обеспечивая полосу пропускания до 500 МГц и четырехканальную работу.

Осциллограф оснащен ёмкостным сенсорным ЖК-дисплеем с диагональю 26,4 см (10,4 дюйма) и разрешением 1024х768, который обеспечивает широкий угол обзора и высокий уровень цветопередачи. Функция SmartGrid позволяет одновременно отображать несколько осциллограмм, а поддержка HD-режима и вертикальное разрешение 16 бит способствуют выявлению малейших отклонений сигналов. Объем памяти составляет 10 млн отсчётов на канал с функцией архивации, что позволяет записывать и воспроизводить длительные последовательности сигналов. Скорость сбора данных достигает 1 000 000 осциллограмм в секунду.

R&S RTE1104 обладает уникальной системой синхронизации с множеством режимов запуска развертки, включая импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизна сигнала, шаблон, состояние, заданная последовательность, видеосигнал и ТВ. Интерфейсы включают USB, обеспечивая совместимость с ПК. Прибор подходит для использования в лабораториях, на производстве, при отладке радиоэлектронной аппаратуры и в учебных заведениях.

Среди дополнительных функций — QuickMeas для быстрого доступа к ключевым измерениям и FingertipZoom для увеличения фрагментов сигнала касанием. Осциллограф поддерживает различные режимы сбора данных, включая интерполяцию, эквивалентную временную дискретизацию, децимацию, пиковое детектирование и высокое разрешение. Арифметические операции включают сложение, вычитание, умножение, деление, логарифмы, производные, масштабирование, а также FFT и FIR фильтры.

• Четыре канала измерения;
• Полоса пропускания до 500 МГц;
• Емкостный сенсорный ЖК-дисплей 26,4 см (10,4 дюйма) с разрешением 1024х768;
• Вертикальное разрешение 16 бит;
• Объем памяти 10 млн отсчётов на канал;
• Скорость сбора данных до 1 000 000 осциллограмм/с;
• Функция SmartGrid для одновременного отображения нескольких осциллограмм;
• Поддержка HD-режима;
• Функция QuickMeas для быстрого доступа к измерениям;
• Функция FingertipZoom для увеличения фрагментов сигнала;
• Широкий набор режимов синхронизации (импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизна сигнала, шаблон, состояние, заданная последовательность, видеосигнал, ТВ);
• Интерфейс USB для подключения к ПК;
• Разнообразные арифметические операции и функции анализа с аппаратным ускорением (спектр, гистограмма, испытания на соответствие маске, курсор, амплитудные и временные измерения);
• Диапазон временной развертки от 50 пс/дел до 50 с/дел;
• Максимальное входное напряжение до 200 В (пик) на 1 МОм.
