Приложение для векторного анализа сигналов ROHDE & SCHWARZ R&S®FSW-K70 19895

Приложение R&S®FSW-K70 от Rohde & Schwarz предназначено для векторного анализа сигналов с цифровой модуляцией. Оно позволяет проводить анализ сигналов вплоть до битового уровня, обеспечивая гибкость и точность измерений. Продукт разработан для использования с анализаторами сигналов Rohde & Schwarz FSW.

Опция R&S®FSW-K70 поддерживает широкий спектр форматов модуляции, включая 2FSK, 4FSK, MSK, BPSK, QPSK, а также QAM до 4096QAM и APSK. Максимальная длина анализа составляет до 64 000 символов. Внутренняя полоса пропускания анализа сигналов по умолчанию составляет 10 МГц, с возможностью расширения до 5 ГГц с помощью дополнительных опций.

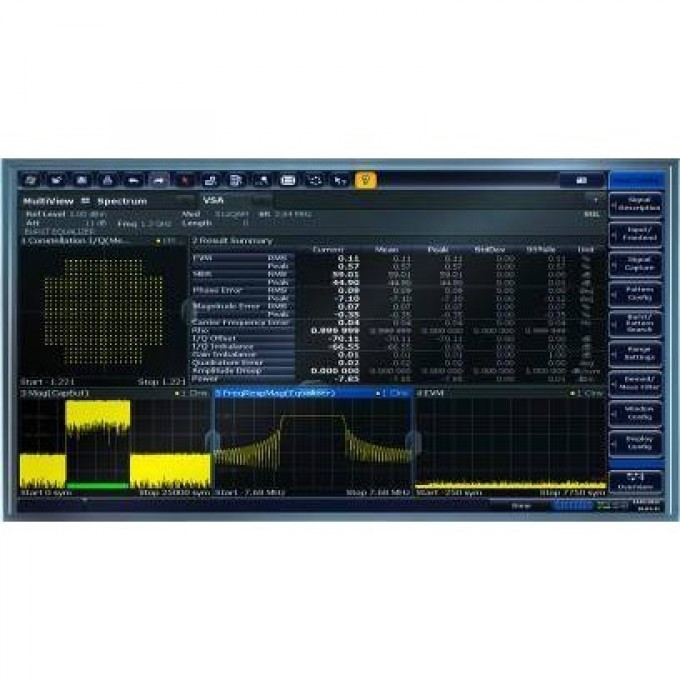

Приложение обладает интуитивно понятным графическим интерфейсом, который упрощает настройку и проведение измерений даже для неопытных пользователей. Оно способно автоматически определять оптимальные настройки на основе описания анализируемого сигнала. Встроенные инструменты детального анализа, такие как отображение амплитуды, частоты, фазы, I/Q, глазковой диаграммы, а также спектральный анализ ошибок, облегчают поиск и устранение неисправностей. Поддерживается статистическая оценка данных, включая гистограммы и стандартные отклонения.

Приложение позволяет проводить анализ ВЧ-сигналов, а также аналоговых и цифровых модулирующих сигналов. Функции гибкого поиска пакетов и вычисления битовых ошибок расширяют возможности анализа сложных сигналов. Продукт поставляется с гарантией 12 месяцев и имеет сертификацию CE.
