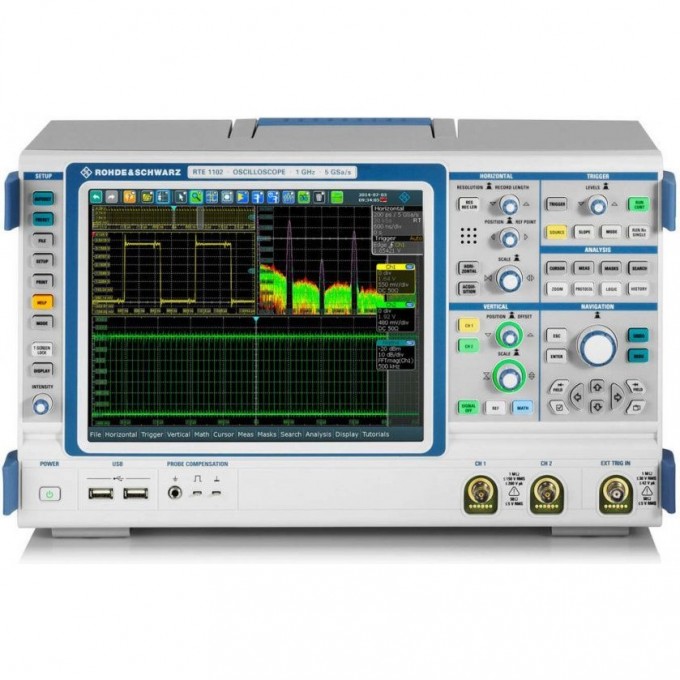

Осциллограф цифровой двухканальный ROHDE & SCHWARZ RTE1102 350 МГц 5 Гвыб/с R&S-RTE1102 R&S-RTE1102

Артикул: R&S-RTE1102

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB, совместимость с ПК

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 2

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 350

Дисплей

- Ёмкостный сенсорный ЖК-дисплей 26,4 см, 1024x768

Погрешность временной развертки

- +/- 5·10 -6

Максимальная полоса пропускания

- 0.5 ГГц

Скорость сбора данных

- До 1 000 000 осциллограмм/с

Объем памяти

- 10 млн отсчётов на канал, функция архивации

Входной импеданс

- 50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)

Диапазон временной развертки

- От 50 пс/дел до 50 с/дел

Задержка между каналами

- <200 пс

Время нарастания переходной характеристики (расчетное)

- < 1,75 нс

Максимальное входное напряжение

- На 50 Ω: 5 В (СКЗ), макс. 30 В (пик); на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)

Вертикальное разрешение

- 16 бит

Применение

- Лаборатории, производство, отладка радиоэлектронной аппаратуры, учебные заведения

Габаритные размеры (Ш-В-Г)

- 427 × 249 × 204 мм

Чувствительность

- На 50 Ω: от 500 мкВ/дел до 1 В/дел; на 1 МΩ: от 500 мкВ/дел до 10 В/дел

Габаритные размеры (Ш-В-Г), мм

- 427 × 249 × 204

Разрешение АЦП (ENOB)

- > 7 бит (расчетное)

Операции, оптимизированные на аппаратном уровне

- +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT

Экраны

- Ёмкостный сенсорный ЖК-дисплей 26,4 см

Режимы отображения

- SmartGrid, HD

Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω

- 200 МГц

Частота дискретизации (в режиме реального времени)

- Макс. 5 Гвыб/с на каждом канале

Скорость сбора данных (в режиме реального времени)

- > 1 млн. осциллограмм/с

Стандартно

- 10/20

C опц. RTE-B101

- 20/40

C опц. RTE-B102

- 50/100

Режимы сбора данных

- Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)

Арифметические операции

- Выключены, огибающая, усреднение

Чувствительность (задание гистерезиса системы запуска)

- Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность

Алгебраические категории

- Математические, логические операции, сравнение, частотная область, цифровые фильтры

Функции анализа с аппаратным ускорением

- Спектр, гистограмма, испытания на соответствие маске, курсор

Функции измерения с аппаратным ускорением

- Амплитудные измерения, временные измерения

Масса (номинально, без опций)

- 8,6 кг

Особенность

- Цифровые двухканальные

Частота дискретизации

- 5 Гвыб/с

Полоса пропускания

- 350 МГц

ОПИСАНИЕ

Rohde & Schwarz RTE1102 — это портативный двухканальный цифровой осциллограф, предназначенный для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Устройство отличается высокой производительностью и точностью измерений, что делает его применимым в лабораториях, на производстве и в учебных заведениях.

Осциллограф оснащен ёмкостным сенсорным ЖК-дисплеем диагональю 26,4 см с разрешением 1024x768 пикселей. Функция SmartGrid позволяет одновременно отображать несколько осциллограмм, а поддержка HD-режима и вертикальное разрешение 16 бит обеспечивают детализацию сигналов. Устройство имеет полосу пропускания 350 МГц и частоту дискретизации до 5 Гвыб/с на каждом канале. Объём памяти составляет 10 млн отсчётов на канал с функцией архивации.

Прибор поддерживает разнообразные виды запуска развёртки, включая импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизну сигнала, шаблон, состояние, заданную последовательность, видеосигнал и ТВ. Функция QuickMeas обеспечивает быстрый доступ к ключевым измерениям, а FingertipZoom позволяет увеличивать фрагменты сигнала касанием. Интерфейсы USB и совместимость с ПК расширяют возможности интеграции и управления.

Входной импеданс составляет 50 Ом или 1 МОм, чувствительность от 500 мкВ/дел до 10 В/дел. Максимальное входное напряжение достигает 200 В (пик) при 1 МОм. Диапазон временной развертки от 50 пс/дел до 50 с/дел. Масса осциллографа без опций составляет 8,6 кг, габаритные размеры 427 × 249 × 204 мм.

Особенности осциллографа цифрового Rohde & Schwarz RTE1102:

• Портативный двухканальный цифровой осциллограф настольного типа;
• Предназначен для испытания, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры;
• Оснащён ёмкостным сенсорным ЖК-монитором с диагональю 26,4 см;
• Функция SmartGrid для одновременного отображения нескольких осциллограмм;
• Поддержка HD-режима и вертикальное разрешение 16 бит;
• Функция QuickMeas для быстрого доступа к ключевым измерениям;
• FingertipZoom для увеличения фрагментов сигнала касанием;
• Объём памяти 10 млн отсчётов на канал и функция архивации;
• Система синхронизации поддерживает разнообразные виды запуска развёртки (импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизна сигнала, шаблон, состояние, заданная последовательность, видеосигнал, ТВ).
