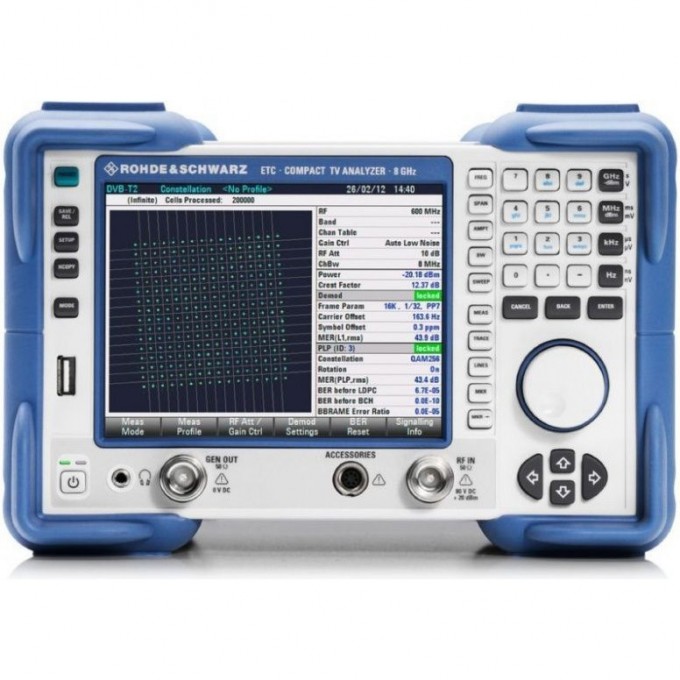

Анализатор телевизионных сигналов ROHDE & SCHWARZ R&S ETC компактный DVB-T2/T/H ISDB-T 29C000017

Компактный анализатор телевизионных сигналов Rohde & Schwarz R&S ETC предназначен для комплексного измерения и анализа цифровых телевизионных сигналов стандартов DVB-T2, DVB-T/DVB-H и ISDB-T. Устройство обеспечивает широкий диапазон частот от 100 кГц до 8 ГГц и полосу пропускания 800 МГц, что делает его применимым для тестирования передатчиков, обслуживания вещательных сетей и контроля качества в НИОКР.

Анализатор оснащен демодулятором цифровых телевизионных сигналов на основе ПЛИС, что гарантирует высокую точность измерений, включая коэффициент ошибок модуляции (MER) до 44 дБ при 500 МГц и коэффициент битовых ошибок (BER). Поддерживается полный анализ передачи цифровых сигналов, включая отображение диаграмм созвездия, импульсных характеристик каналов и спектра OFDM. Широкий диапазон входных уровней от –76 дБмВт до +10 дБмВт обеспечивается встроенной преселекцией и предусилителем.

Устройство предлагает высокую эксплуатационную гибкость благодаря быстрому выбору функций с помощью клавиатуры и поворотной ручки, а также возможности создания пользовательских профилей измерений и таблиц каналов. Функции декодирования MPEG, анализа и регистрации данных позволяют сохранять результаты измерений во внутренней или внешней памяти, а также переносить их на ПК для документирования. Поддерживается дистанционное управление с помощью команд SCPI.

Дополнительные аппаратные опции включают плату декодера MPEG (R&S®ETC-B280) и плату расширения ПЛИС (R&S®ETC-B300), которые расширяют функциональность анализатора для более глубокого анализа и обработки сигналов.

• Поддержка цифровых телевизионных стандартов DVB-T2, DVB-T/DVB-H и ISDB-T;
• Диапазон частот от 100 кГц до 3,6 ГГц или 8 ГГц;
• Точное измерение коэффициента ошибок модуляции (MER) в реальном масштабе времени (тип. 44 дБ при 500 МГц);
• Широкий диапазон уровней входных сигналов от –76 дБмВт до +10 дБмВт;
• DANL анализатора спектра, тип. –165 дБмВт (1 Гц);
• Измерение параметров цифровых сигналов DVB-T2, DVB-T/DVB-H и ISDB-T;
• Полная поддержка режима передачи с одним и несколькими PLP-каналами DVB-T2;
• Отображение диаграммы сигнального созвездия, импульсных характеристик каналов, спектра OFDM с плечевым затуханием и коэффициентом модуляционных ошибок MER(k);
• Высокоточное измерение мощности с помощью датчиков мощности Rohde & Schwarz;
• Демодулятор цифровых телевизионных сигналов в реальном масштабе времени на основе ПЛИС;
• Поддержка анализа телевизионных сигналов с блокировкой FEC и без нее;
• Надежное обнаружение кратковременных помех благодаря высокой скорости измерения;
• Измерение коэффициента битовых ошибок (BER) и вывод транспортного потока ASI;
• Широкий диапазон уровней входных сигналов благодаря встроенной преселекции и предусилителю;
• Быстрый выбор функций с помощью клавиатуры и поворотной ручки;
• Простые испытания на соответствие на основе таблиц предельных значений;
• Воспроизводимые измерения с использованием пользовательских профилей измерений, таблиц каналов, преобразователей и моделей кабелей;
• Эффективный анализ покрытия для наземных сетей вещания с помощью R&S®BCDRIVE;
• Автоматические измерения параметров передатчиков и документирование;
• Декодирование MPEG и анализ;
• Регистрация данных для анализа;
• Хранение данных измерений во внутренней или внешней памяти;
• Редактирование и настройка таблиц каналов, профилей измерений, таблиц предельных значений и преобразователей;
• Перенос результатов измерений для документирования на ПК;
• Все возможности дистанционного управления с помощью команд SCPI.
