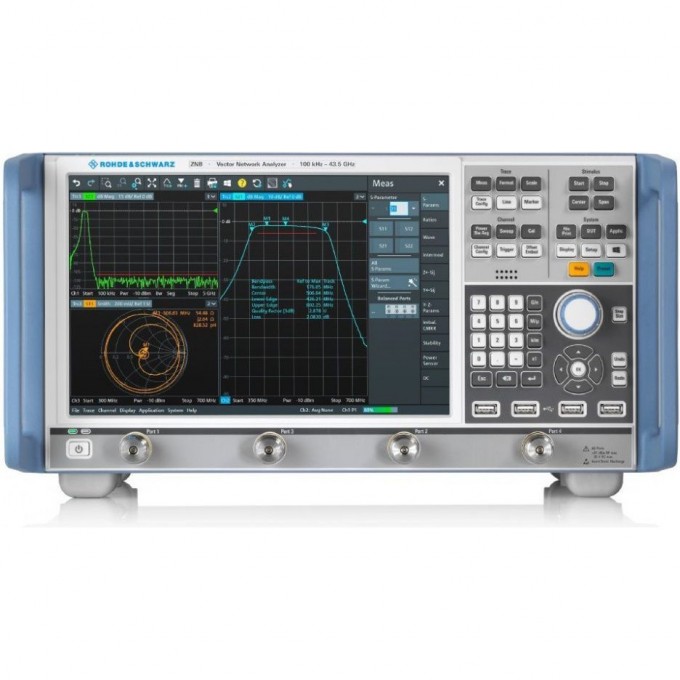

Векторный цифровой анализатор цепей ROHDE & SCHWARZ ZNB от 9 кГц до 43,5 ГГц R&S-ZNB R&S-ZNB
Артикул: R&S-ZNB
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Диапазон частот
- От 9 кГц до 43,5 ГГц
Количество портов
- 2 или 4
Динамический диапазон
- До 140 дБ (с опцией ZNB8-B5x до 150 дБ)
Частота
- 10 MHz
Назначение
- Испытания ВЧ-компонентов, систем радиосвязи, проектирование высокоскоростных плат
Ток
- 250 mA
Особенности
- Многопортовые измерения, высокая скорость измерений, малое время развертки, поддержка автоматической калибровки
Мощность, Вт
- 175
Количество каналов
- 1
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Тип
- Цифровой
Частота дискретизации
- 4
Полоса пропускания, МГц
- 800
Модели
- Порты
Номенклатура
- Векторный цифровой анализатор цепей
R&S®RAM / 0358.5414.02
- Согласующий переходник, 75 Ом, Г-образный двунаправленные, от 0 Гц до 2,7 ГГц, разъемы типа N (розетка) / N (вилка), нагрузочная способность 2 Вт, Г-образная секция
R&S®RAZ / 0358.5714.02
- Согласующий переходник 75 Ом, с добавочным резистором 25 Ом от 0 до 2,7 ГГц
R&S®WCA75 / 3626.1044.02
- Волноводно-коаксиальный переходник, WR15 до 1 мм (розетка) От 50 ГГц до 75 ГГц
R&S®WCA90 / 3626.1050.02
- Волноводно-коаксиальный переходник, WR12 до 1 мм (розетка) От 60 ГГц до 90 ГГц
R&S®WCA110 / 3626.1067.02
- Волноводно-коаксиальный переходник, WR10 до 1 мм (розетка) От 75 ГГц до 110 ГГц
R&S®ZN-B13 / 1303.7840.02
- 50 Ом широкополосный ограничитель
R&S®ZN-ZTW / 1328.8534.10
- Динамометрический ключ, 0,45 Нм для разъемов 1,0 мм, размер под ключ 6 мм
R&S®ZN-ZTW / 1328.8534.11
- Динамометрический ключ, крутящий момент 0,23 Нм для разъемов 1,0 мм с размером под ключ 6 мм
R&S®ZN-ZTW / 1328.8534.12
- Динамометрический ключ, 0,34 Нм для разъемов 1,0 мм, размер под ключ 6 мм
R&S®ZN-ZTW / 1328.8534.19
- Динамометрический ключ, 0,9 Нм
R&S®ZN-ZTW / 1328.8534.35
- Динамометрический ключ, 0,9 Нм
R&S®ZN-ZTW / 1328.8534.71
- Динамометрический ключ, 1,5 Нм для разъемов N-типа, размер под ключ 20 мм
R&S®DNF / 0272.4010.50
- Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 3 дБ, 2 Вт
R&S®DNF / 0272.4110.50
- Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 6 дБ, 2 Вт
R&S®DNF / 0272.4210.50
- Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 10 дБ, 1 Вт
R&S®DNF / 0272.4310.50
- Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 20 дБ, 1 Вт
R&S®RBU50 / 1073.8695.03
- Мощный аттенюатор, 50 Вт от 0 до 2 ГГц
R&S®RBU50 / 1073.8695.06
- Мощный аттенюатор, 50 Вт от 0 до 2 ГГц
R&S®RBU50 / 1073.8695.10
- Мощный аттенюатор, 50 Вт от 0 до 2 ГГц
R&S®RBU50 / 1073.8695.20
- Мощный аттенюатор, 50 Вт от 0 до 2 ГГц
R&S®RBU50 / 1073.8695.30
- Мощный аттенюатор, 50 Вт от 0 до 2 ГГц
R&S®RBU100 / 1073.8495.03
- Мощный аттенюатор, 100 Вт от 0 до 2 ГГц
R&S®RBU100 / 1073.8495.06
- Мощный аттенюатор, 100 Вт от 0 до 2 ГГц
R&S®RBU100 / 1073.8495.10
- Мощный аттенюатор, 100 Вт от 0 до 2 ГГц
R&S®RBU100 / 1073.8495.20
- Мощный аттенюатор, 100 Вт от 0 до 2 ГГц
R&S®RBU100 / 1073.8495.30
- Мощный аттенюатор, 100 Вт от 0 до 2 ГГц
R&S®RDL50 / 1035.1700.52
- Мощный аттенюатор, 50 Вт от 0 до 6 ГГц, 20 дБ
R&S®RNA / 0272.4510.50
- Прецизионная оконечная нагрузка, 75 Ом 1 Вт, от 0 Гц до 3 ГГц, N (вилка)
R&S®RNB / 0272.4910.50
- Оконечная нагрузка, 50 Ом 1 Вт, от 0 Гц до 4 ГГц, N (вилка)
R&S®RAU / 0200.0019.55
- Оконечная УВЧ-нагрузка, 50 Ом От 0 Гц до 2 ГГц, 100 Вт, N (розетка)
R&S®RAD / 0289.8966.00
- Проходная оконечная нагрузка, 50 Ом 0,5 Вт, от 0 Гц до 1 ГГц, BNC (вилка/розетка)
R&S®RAD50 / 0844.9352.02
- Проходная оконечная нагрузка, 50 Ом 2 Вт, от 0 Гц до 500 МГц, BNC (вилка/розетка)
R&S®RAZ / 0358.5714.03
- Переходник, 50/75 Ом, добавочный резистор 25 Ом От 0 Гц до 3.3 ГГц
R&S®RVZ / 0800.6612.52
- Делитель мощности, 2x50 Ом от 0 до 2,7 ГГц
R&S®ZN-B14 / 1316.2459.05
- Вход/выход обработчика (универсальный интерфейс)
R&S®ZZA-KN5 / 1175.3040.00
- Держатель для 19-дюймовой стойки
R&S®ZNB4 / 1334.3330.22
- 2
R&S®ZNB4 / 1334.3330.24
- 4
R&S®ZNB8 / 1334.3330.42
- 2
R&S®ZNB8 / 1334.3330.44
- 4
R&S®ZNB20 / 1334.3330.62
- 2
R&S®ZNB20 / 1334.3330.64
- 4
R&S®ZNB26 / 1334.3330.63
- 2
R&S®ZNB26 / 1334.3330.65
- 4
&S®ZNB43 -New / 1334.3330.92
- 2
R&S®ZNB43 -New / 1334.3330.93
- 2
R&S®ZNB43 -New / 1334.3330.94
- 4
R&S®ZNB43 -New / 1334.3330.95
- 4
R&S®ZNB4-B31 / 1316.0185.02
- Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB4-B32 / 1316.0179.02
- Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB4-B33 / 1316.0262.02
- Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB4-B34 / 1316.0433.02
- Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB8-B31 / 1316.0191.02
- Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц
R&S®ZNB8-B32 / 1316.0204.02
- Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц
R&S®ZNB8-B33 / 1316.0162.02
- Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц
R&S®ZNB8-B34 / 1316.0440.02
- Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц
R&S®ZNB-B2 / 1317.7954.02
- Второй встроенный генератор для четырехпортового анализатора R&S®ZNB4/R&S®ZNB8. Требуется четырехпортовая модель R&S®ZNB
R&S®ZNB20-B2 / 1317.8980.02
- Второй встроенный генератор для четырехпортового анализатора R&S®ZNB20. Требуется четырехпортовая модель R&S®ZNB
R&S®ZNB26-B2 / 1350.5470.02
- Second Internal Generator for Four-Port R&S®ZNB26. Requires R&S®ZNB four-port model
R&S®ZNB40-B2 / 1332.8129.02
- Второй встроенный генератор для четырехпортового анализатора R&S®ZNB40. Требуется четырехпортовая модель R&S®ZNB
R&S®ZNB43-B2 / 1334.4343.02
- Второй встроенный генератор для четырехпортового анализатора R&S®ZNB43. Требуется четырехпортовая модель R&S®ZNB
R&S®ZNB4-B22 / 1316.0210.02
- Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB4-B24 / 1316.0233.02
- Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB8-B22 / 1316.0227.02
- Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB8
R&S®ZNB8-B24 / 1316.0240.02
- Расширенный диапазон мощности для четырехпортового анализатора RS®ZNB8
R&S®ZNB20-B22 / 1317.8950.02
- Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB20. Диапазон частот: от 100 кГц до 20 ГГц
R&S®ZNB20-B24 / 1317.8967.02
- Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB20. Диапазон частот: от 100 кГц до 20 ГГц
R&S®ZNB26-B22 / 1350.5457.02
- Extended power range for Two-Port R&S®ZNB26. Frequency range: 100 kHz to 26.5 GHz
R&S®ZNB26-B24 / 1350.5463.02
- Extended power range for Four-Port R&S®ZNB26. Frequency range: 100 kHz to 26.5 GHz
R&S®ZNB40-B22 / 1317.8973.02
- Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB40. Диапазон частот: от 100 кГц/10 МГц до 40 ГГц
R&S®ZNB40-B24 / 1332.8112.02
- Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB420. Диапазон частот: от 100 кГц до 40 ГГц
R&S®ZNB43-B22 / 1334.4320.02
- Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB43. Диапазон частот: от 100 кГц до 43,5 ГГц
R&S®ZNB43-B24 / 1334.4337.02
- Extended power range for Four-Port R&S®ZNB43. Frequency range: 100 kHz to 43.5 GHz
R&S®ZNB4-B52 / 1319.4975.02
- Расширенный динамический диапазон для двухпортового прибора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB4-B54 / 1319.4981.02
- Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц
R&S®ZNB8-B52 / 1319.4998.02
- Расширенный динамический диапазон для двухпортового прибора R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц
R&S®ZNB8-B54 / 1319.5007.02
- Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц
R&S®ZNB-B1 / 1316.1700.02
- Тройник смещения для двухпортового анализатора R&S®ZNB8. Диапазон частот: от 100 кГц до 4,5/8,5 ГГц
R&S®ZNB-B1 / 1316.1700.04
- Тройник смещения для четырехпортового анализатора R&S®ZNB8. Диапазон частот: от 100 кГц до 4,5/8,5 ГГц
R&S®ZNB-B4 / 1316.1769.02
- Прецизионный опорный источник
R&S®ZNB-B10 / 1311.5995.02
- Интерфейс GPIB. Только для 1-го поколения ZNB (1311.6010.xx)
R&S®ZNB-B10 / 1311.5995.04
- GPIB Interface. Only for ZNB 2nd Generation (1334.3330.xx)
R&S®ZNB-B12 / 1319.5088.02
- Управление устройством. Требуется для прямого управления матрицами R&S®ZN-Z84
R&S®ZN-B121 / 1323.9290.00
- Кабель для прямого управления
R&S®ZN-B15 / 1323.9355.02
- GPIO-интерфейс входного ВЧ-каскада. Невозможно объединение с R&S®ZNB-B1 и ZNB 2-го поколения (1334.3330.xx)
R&S®ZN-B15 / 1323.9355.03
- GPIO-интерфейс входного ВЧ-каскада. Невозможно объединение с R&S®ZNB-B1 и ZNB 2-го поколения (1334.3330.xx)
R&S®ZNB-B81 / 1316.0004.02
- Входы постоянного тока
R&S®ZNB40-B73 / 1338.1903.02
- Внутренний ограничитель электростатического разряда. Только для R&S® ZNB40 модель 1311.6010.72
R&S®ZNB-B19 / 1323.9490.07
- Дополнительный 64-разрядный съемный жесткий диск
R&S®ZNB-B19 / 1323.9490.10
- Дополнительный 64-разрядный съемный жесткий диск для LPW11
R&S®ZNB-B19 / 1334.3860.02
- Дополнительный 64-разрядный съемный твердотельный диск (SSD) для LPW11
R&S®ZNB-B19 / 1334.3860.03
- Дополнительный 64-разрядный съемный твердотельный диск (SSD) с Win10. Для второго поколения R&S®ZNB (1334.3330.xx)
R&S®ZNB40-U73 / 1338.1910.02
- Комплект для модернизации ограничителя электростатического разряда. Только для R&S®ZNB40 модель 1311.6010.72
R&S®ZNB-U10 / 1334.4450.02
- Комплект для обновления с Win7 до Win10 для R&S®ZNB включает твердотельный диск (SSD) на 256 ГБ
R&S®ZNB-U11 / 1332.8329.02
- Комплект для обновления от LPW10 до LPW11 для R&S®ZNB. Обновление ЦП, включая твердотельный диск (SSD) и операционную систему Win10
R&S®ZNB-U64 / 1326.8066.64
- Комплект для обновления, 64-разрядный
R&S®ZN-Z15 / 1325.5905.02
- Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI). Включает один набор переходников для интерфейсных кабелей R&S®ZN-Z25
R&S®ZN-Z15 / 1325.5905.03
- Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI). В т. ч. измерения напряжения и тока; включает один набор переходников для интерфейсных кабелей R&S®ZN-Z25
R&S®ZN-Z25 / 1334.3424.02
- Дополнительный интерфейсный кабель для GPIO-интерфейса входного ВЧ-каскада (R&S®ZN-Z15), включая переходники
R&S®ZN-Z28 / 1326.6605.02
- Полужесткие кабели N (вилка) - 3,5 мм (вилка). Для подключения двух блоков R&S®ZN-Z84 (от 2 до 24 портов) к 4-портовому прибору R&S®ZNB4/8
R&S®ZNB-K2 / 1316.0156.02
- Временная область (TDR)
R&S®ZNB-K20 / 1326.8072.02
- Расширенный анализ во временной области
R&S®ZNB-K3 / 1350.5057.02
- Расстояние до места повреждения
R&S®ZNB-K4 / 1316.2994.02
- Преобразование частоты
R&S®ZNB-K14 / 1317.8373.02
- Интермодуляционные измерения
R&S®ZNB-K17 / 1316.1881.02
- Полоса приемника 10 МГц
R&S®ZNB-K19 / 1317.8573.02
- Разрешениечастоте 1 мГц
R&S®ZNB-K210 / 1328.8592.02
- Простая компенсация цепей (EZD) на базе IEEE 370 для R&S®ZNB
R&S®ZNB-K220 / 1328.8605.02
- Компенсацияместу (ISD) в соответствии с IEEE 370 для R&S®ZNB
R&S®ZNB-K230 / 1328.8611.02
- Интеллектуальная компенсация измерительных плат (SFD) для R&S®ZNB
R&S®ZNB-K231 / 1328.8628.02
- Определение характеристик печатной платы Delta-L 4.0 для R&S®ZNB
R&S®ZNB-K50 / 3644.5977.02
- Анализ погрешностей измерений в реальном масштабе времени для R&S®ZNB. ТребуетсяVNA tools от Швейцарского института метрологии (METAS) (бесплатная загрузка с сайта METAS)
R&S®ZNB-K50P / 1338.1810.02
- Анализ погрешностей измерений в реальном масштабе времени для R&S®ZNB. Включая предустановленноеVNA tools от Швейцарского института метрологии (METAS)
R&S®ZNB-K980 / 1350.5305.02
- Программная опция HUMS. Опция Health and Utilization Monitoring Service (Служба мониторинга состояния и использования) для R&S®ZNB (лицензия на программное обеспечение)
R&S®ZV-Z1227 / 1307.0886.02
- 2-позиционный делитель мощности Wilkinson от 4 до 27 ГГц
R&S®ZV-Z1228 / 3626.4937.02
- 4-полосный делитель мощности Pulsar, от 5 ГГц до 27 ГГц от 5 ГГц до 27 ГГц
R&S®ZV-Z1218 / 1314.5380.00
- Адаптер SMA с углом вилка/розетка От 0 Гц до 18 ГГц
R&S®ZV-1118 / 1314.5373.00
- Адаптер SMA с углом вилка/вилка От 0 Гц до 18 ГГц
R&S®WCA70 / 1324.5001.02
- Волноводно-коаксиальный переходник с WR15 на вилку 1,85 мм, 50-75 ГГц
R&S®WCA75 / 3592.6727.02
- Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка)
R&S®WCA75 / 3592.6733.02
- Волноводно-коаксиальный переходник, WR15 на 1 мм (розетка)
R&S®WCA75 / 3626.1044.03
- Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) От 50 ГГц до 75 ГГц
R&S®WCA90 / 3626.1050.03
- Волноводно-коаксиальный переходник, WR12 до 1 мм (вилка) От 60 ГГц до 90 ГГц
R&S®WCA110 / 3626.1067.03
- Волноводно-коаксиальный переходник, WR10 до 1 мм (вилка) От 75 ГГц до 110 ГГц
Особенность
- Цепей
Особенность
ОПИСАНИЕ
Rohde & Schwarz ZNB — это серия векторных цифровых анализаторов цепей, предназначенных для точных измерений в широком диапазоне частот. Устройства этой серии охватывают частотный диапазон от 9 кГц до 43,5 ГГц, что делает их пригодными для тестирования различных ВЧ-компонентов и систем.
Анализаторы ZNB оснащены двумя или четырьмя портами и обеспечивают динамический диапазон до 140 дБ, с возможностью расширения до 150 дБ при использовании опции ZNB8-B5x. Они характеризуются высокой скоростью измерений и малым временем развертки, составляющим 4 мс для 401 точки. Поддерживается широкий диапазон развертки по мощности — до 98 дБ.
Серия ZNB применяется для испытаний систем мобильной радиосвязи, электронных приборов, устройств аэрокосмической и оборонной промышленности. Также анализаторы используются для проектирования высокоскоростных печатных плат и разработки, производства и обслуживания ВЧ-компонентов, таких как усилители, смесители, фильтры и кабели.
Анализаторы Rohde & Schwarz ZNB совместимы с коммутационными матрицами и модулями автоматической калибровки, что упрощает их интеграцию в автоматизированные измерительные системы. Доступны различные модели с поддержкой 2 или 4 портов, а также опции для расширения функциональности, включая ступенчатые аттенюаторы, дополнительные генераторы и расширенный динамический диапазон.
Особенности векторного цифрового анализатора цепей Rohde & Schwarz ZNB:
• Диапазон частот от 9 кГц до 43,5 ГГц;
• Два или четыре порта;
• Широкий динамический диапазон до 140 дБ;
• Малое время развертки — 4 мс для 401 точки;
• Широкий диапазон развертки по мощности — 98 дБ;
• Поддержка сложных многопортовых измерений до 48 портов;
• Высокая скорость обработки и передачи данных;
• Совместимость с коммутационными матрицами и модулями автоматической калибровки.
