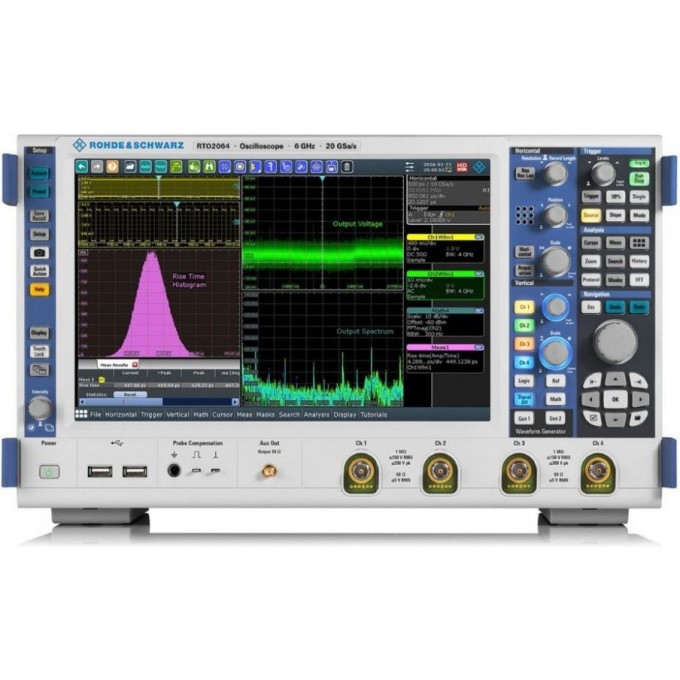

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTO2064 6 ГГц R&S-RTO2064 R&S-RTO2064

Артикул: R&S-RTO2064

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB, LAN (10/100/1000BASE-T), опционально GPIB

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 4

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 6000

Разрешение дисплея

- 1280 × 800 пикселей

Масса

- 9,6 кг

Потребляемая мощность

- 450 Вт

Разрешение

- 8 бит (до 16 бит в режиме HiRes, опц. –К17)

Погрешность временной развертки

- +/-5×10 -6 (опционально (-В4) +/-0,02×10 -6 )

Диапазон временной развертки

- От 25 пс/дел до 10’000 с/дел

Курсорные измерения

- Амплитудные, временные. Режим работы: установка вручную или фиксация на осциллограмме

Максимальная входная частота для логических каналов

- 400 МГц

Время нарастания переходной характеристики (расчетное)

- 510 пс

Диапазон значений коэффициента отклонения по вертикали

- 50 Ω от 1 мВ/дел до 1 В/дел; 1 МΩ от 1 мВ/дел до 10 В/дел

Скорость обновления

- Более 1 млн. осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- До 4 расчетных осциллограмм. Создание сложных математических выражений с использованием: математических функций, логических операторов, операторов отношений, БПФ, цифровые фильтры, специальные функции

Питание

- 100-240 В, 50-60 Гц

Габаритные размеры (Ш-В-Г)

- 427-249-204 мм

Диагональ дисплея

- 30,7 см

Вертикальное разрешение АЦП

- 16 бит

Число аналоговых каналов

- 4

Число логических каналов

- 16 (опция RTO-B1)

Полоса пропускания аналоговых каналов

- 600 МГц

Импеданс (аналоговые каналы)

- 50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ

Импеданс (логические каналы)

- 100 кΩ +/-2%, 4 пФ

Максимальное входное напряжение (аналоговые каналы)

- 5 В СКЗ (50 Ω); 150 В СКЗ / 200 В пик (1 МΩ)

Максимальное входное напряжение (логические каналы)

- +/-40 В пик

Частота дискретизации (аналоговые каналы)

- Макс. 10 ГВыб/с на каждый канал

Частота дискретизации (логические каналы) т

- 16 х 5 ГВыб/с

Глубина памяти (2-канальные модели)

- 50 Мточек на 2-х каналах / 100 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале

Глубина памяти (4-канальные модели)

- 50 Мточек на 4-х / 100 Мточек на 2-х / 200 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале

Эффективное количество бит АЦП

- > 7.0 бит (измер.)

Категории измерений

- Амплитуда, время, глазковая диаграмма, спектр, джиттер

Гистограммы

- Вертикальные (амплитудные), горизонтальные (временные/частотные)

Тестирование по маске (Критерий годен / не годен)

- До 8 независимых масок. Возможность создать или загрузить маску и выбрать определенное действие в случае успешного или неудачного тестирования

Цветовая схема

- Предустановленные (стандартные) или устанавливаемые пользователем таблицы цветов

Послесвечение

- В интервале от 50 мс до 50 с

Габаритные размеры (Ш-В-Г), мм

- 427-249-204

Частота дискретизации (логические каналы)

- 16 х 5 ГВыб/с

Особенность

- Цифровые четырехканальные

Частота дискретизации

- 4

Полоса пропускания

- 6,0 ГГц

ОПИСАНИЕ

Цифровой осциллограф Rohde & Schwarz RTO2064 представляет собой портативный четырехканальный прибор настольного типа, предназначенный для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Он оснащен ёмкостным сенсорным ЖК-монитором с диагональю 30,7 см и разрешением 1280 × 800 пикселей, обеспечивающим высокое качество изображения и удобное управление. Модель RTO2064 имеет полосу пропускания 6 ГГц и частоту дискретизации до 10 ГВыб/с на каждый аналоговый канал.

Устройство поддерживает анализ сигналов во временной и частотной областях, логический и протокольный анализ, а также оснащено функциями спектрального анализа и быстрого преобразования Фурье. Технология «SmartGrid» позволяет одновременно отображать несколько осциллограмм на одном экране, сохраняя удобную структуру отображения. Уникальная система «зонального» запуска, поддерживающая до 8 зон произвольной формы, облегчает выявление сбоев и помех в сигналах.

Осциллограф обладает большим объёмом встроенной памяти и функцией архива, что позволяет записывать, хранить и воспроизводить длительные последовательности сигналов. Вертикальное разрешение АЦП составляет 16 бит, обеспечивая высокую точность измерений. Прибор подходит для применения в учебных заведениях, на производстве и в инженерных лабораториях для широкого круга задач, связанных с анализом электронных сигналов.

Интерфейсы подключения включают USB и LAN (10/100/1000BASE-T) в стандартной комплектации, с возможностью опционального расширения до GPIB. Питание осуществляется от сети 100-240 В, 50-60 Гц. Габаритные размеры прибора составляют 427x249x204 мм, а масса – 9,6 кг.

Особенности осциллографа Rohde & Schwarz RTO2064:

• Частота дискретизации до 1 000 000 осциллограмм/с;
• Вертикальное разрешение АЦП — 16 бит;
• Широкий динамический диапазон;
• Низкий уровень собственных шумов;
• Сенсорное управление;
• Функция SmartGrid для отображения нескольких осциллограмм;
• Зональный запуск (до 8 областей);
• Функция спектрального анализа;
• Поддержка математической обработки сигналов;
• Быстрое преобразование Фурье;
• Построение гистограмм;
• Функция MaskTest («тест по маске»).
