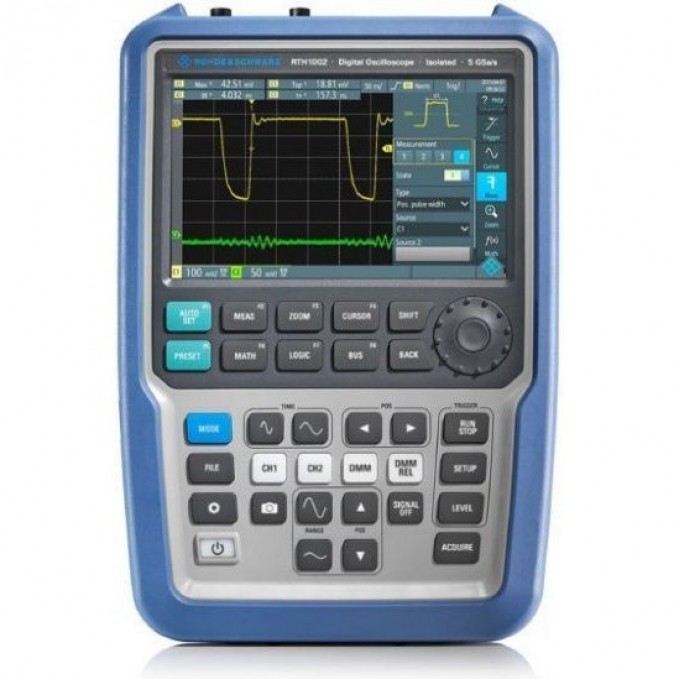

Портативный цифровой осциллограф ROHDE & SCHWARZ RTH1002 двухканальный 500 МГц R&S-RTH1002 R&S-RTH1002

Артикул: R&S-RTH1002

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB, LAN, micro SD card

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 2

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 500

Разрешение дисплея

- 800х480 пикселей (WVGA)

Масса

- 2,4 кг с аккумуляторной батареей

Разрешение

- 800х480 пикселей (WVGA)

Погрешность временной развертки

- +/- 10×10 -6

Диапазон временной развертки

- От 1 нс/дел до 500 с/дел

Автоматические измерения

- До 33 измерений (амплитуда/время/частота/мощность)

Курсорные измерения

- Амплитудные и временные

Исполнение

- Портативное, влагостойкое (IP51), с защитой от падений

Входные каналы

- 2 осциллографических, 1 мультиметр, 8 логических (опция RTH-B1)

Полосы пропускания для аналоговых каналов

- 60 МГц (RTH1002), 100 МГц (RTH1002-B221), 200 МГц (RTH1002-B222), 350 МГц (RTH1002-B223), 500 МГц (RTH1002-B224)

Максимальная входная частота для логических каналов

- 250 МГц

Время нарастания переходной характеристики (расчетное)

- <5,8 нс стандартно, <3,5 нс с опцией RTH-B221, <1,75 нс с опцией RTH-B222, <1 нс с опцией RTH-B223, <700 пс с опцией RTH-B224

Диапазон значений коэффициента отклонения по вертикали

- От 2 мВ/дел до 100 В/дел

Импеданс аналоговые каналы

- 1 МΩ+/-1%, 12 пФ +/-2 пФ

Импеданс логические каналы

- 100 кΩ+/-2%, ~4 пФ

Максимальное входное напряжение

- BNC-входы: CATIV 300 В (СКЗ), 424 В (пик); с пробниками RT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В

Частота дискретизации аналоговые каналы

- 1 х 5 ГВыб/с 2 х 2,5 ГВыб/с

Частота дискретизации логические каналы

- 8 х 1,25 ГВыб/с

Вертикальное разрешение

- 9 бит

Скорость обновления

- До 50’000 осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, входы логических каналов (опционально)

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- Сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия

Тестирование по маске

- Критерию годен/не годен; выбор реакции на событие: нет/звуковой сигнал/стоп; одновременно до 5 масок

Регистратор данных

- Одновременно до 4 каналов; Скорость измерений: 1/2/5 измерений в секунду; Глубина памяти: 2 млн. точек на канал

Цифровой мультиметр (DMM)

- Источник: 4 мм входы типа “banana”; Разрешение: 4 разряда; Одновременно 1 измерение; Типы измерения: напряжение, ток, сопротивление, неразрывность электрических цепей, тестирование диодов, температура, частота, емкость

Питание

- Адаптер питания для сети переменного тока: 100-240В, 50-60Гц; Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч

Габаритные размеры (Ш×В×Г), мм

- 201×293×74

Рабочий частотный диапазон

- До 60 МГц

Память

- 2 млн отсчетов

Особенность

- Портативные цифровые

Частота дискретизации

- 1 х 5 ГВыб/с, 2 х 2,5 ГВыб/с (аналоговые каналы); 8 х 1,25 ГВыб/

Глубина памяти

- 500 кТочек при дискретизации 5 Гвыб/с, 250 кТочек/канал при диск

ОПИСАНИЕ

Rohde & Schwarz RTH1002 — это портативный двухканальный цифровой осциллограф, предназначенный для отладки, верификации и анализа электронных систем. Модель имеет полосу пропускания 500 МГц и частоту дискретизации до 5 ГВыб/с. Устройство оснащено встроенной памятью для сохранения результатов измерений и анализа. Два входных канала позволяют подключать несколько источников сигнала.

Прибор выполнен в влагостойком корпусе со степенью защиты IP51 и выдерживает падения. Конструкция включает экранированные входы, что обеспечивает безопасность оператора и стабильность работы. Большие клавиши на фронтальной панели предназначены для удобного управления, в том числе в перчатках.

Осциллограф RTH1002 интегрирует функции цифрового мультиметра, анализатора протоколов, безбумажного самописца и тестера логических последовательностей. Это позволяет использовать его для ремонта техники со сложной архитектурой и выполнения многофункциональных измерительных задач.

Питание осуществляется от адаптера переменного тока 100-240В, 50-60Гц или от аккумуляторной батареи емкостью 72 Вт/ч, обеспечивающей до 4 часов автономной работы. Интерфейсы включают USB, LAN и слот для micro SD карты.

Особенности осциллографа Rohde & Schwarz RTH1002:

• Интегрированный логический анализатор (при установке опции RTH-B1);
• Тестер протоколов с изолированными входами и режимами запуска/декодирования;
• Безбумажный регистратор с памятью 2 млн отсчетов и длительной записью до 23 дней;
• Встроенный мультиметр с разрешением 10000 отсчетов для измерения напряжения, сопротивления, емкости и проводимости;
• Индивидуальный пользовательский интерфейс с сенсорным дисплеем и поддержкой беспроводной передачи данных.
