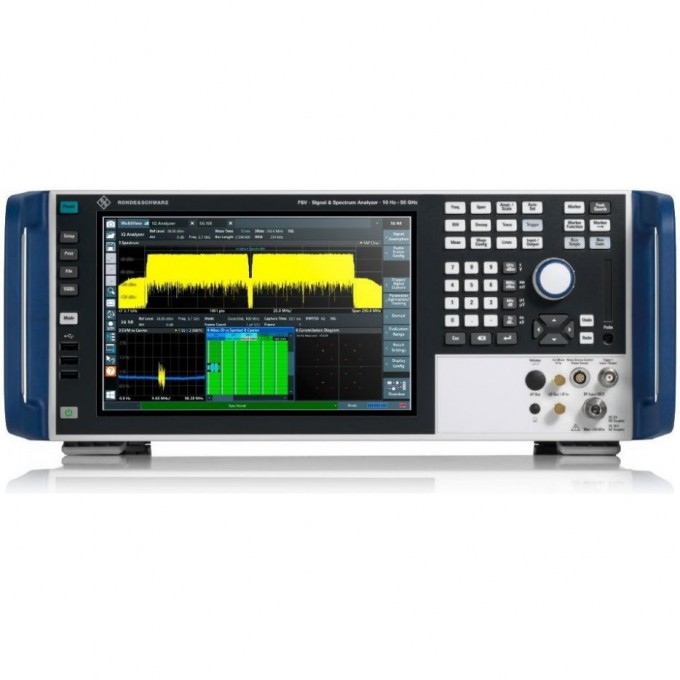

Анализатор спектра и сигналов ROHDE & SCHWARZ FSV3000 цифровой лабораторный 29C000030
Артикул: 29C000030
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Диапазон частот
- От 10 Гц до 50 ГГц (зависит от модели)
Интерфейсы
- USB-интерфейс, Разъем RJ12, LAN 10 Гбит/с (опционально)
Мощность, Вт
- 175
Количество каналов
- 1
Дополнительные возможности
- Дымоуловитель, Мультисенсорный экран, Регистратор SCPI, Событийные действия, Интеллектуальное управление генератором, Увеличенная вычислительная мощность, Съемный жесткий диск, Защита от записи USB-накопителя, Защита от записи твердотельного диска
Тип
- Цифровой
Частота дискретизации
- 4
Полоса пропускания, МГц
- 800
Модели
- Диапазон частот
Полоса пропускания
- 800 МГц
R&S®VSE / 1345.1011.06
- Программное обеспечение. Использование обширного опыта и возможностей компаниидля анализа сигналов на ПК и в облаке
R&S®VSE-K6 / 1320.7516.06
- Приложение для измерения импульсов
R&S®VSE-K7 / 1320.7539.06
- Анализ аналоговой модуляции (АМ/ЧМ/ФМ). Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ
R&S®VSE-K60 / 1320.7868.06
- Измерение переходных процессов. Анализ переходных процессов
R&S®VSE-K60C / 1320.7874.06
- Измерения переходных процессов ЛЧМ-импульсов. Для анализа переходных процессов требуется R&S®VSE-K60
R&S®VSE-K60H / 1320.7880.06
- Измерение переходных процессов. Для анализа переходных процессов требуется R&S®VSE-K60
R&S®VSE-K70 / 1320.7522.06
- Векторный анализ сигналов
R&S®VSE-K91 / 1320.7597.06
- Измерения IEEE 802.11a/b/g. Анализ сигналов WLAN
R&S®VSE-K91P / 1320.7680.06
- Измерения IEEE 802.11p. Анализ сигналов WLAN
R&S®VSE-K91N / 1320.7600.06
- Измерения IEEE 802.11n. Анализ сигналов WLAN
R&S®VSE-K91AC / 1320.7616.06
- Измерения IEEE 802.11ac. Анализ сигналов WLAN
R&S®VSE-K91AX / 1345.1411.06
- Анализ сигналов WLAN. Измерения в соответствии с IEEE 802.11ax
R&S®VSE-K96 / 1320.7922.06
- Анализ сигналов OFDM
R&S®VSE-K544 / 1309.9580.06
- Определяемая пользователем частотная коррекция файлом SnP
R&S®FSPC / 1310.0002.03
- Аппаратный ключ
R&S®FSPC-FL / 1310.0002.04
- Аппаратный ключ плавающей
R&S®VSE-SWM / 1320.7622.81
- Сопровождение
R&S®VSE-K72 / 1320.7580.06
- Измерения 3GPP FDD. Анализ сигналов WCDMA
R&S®VSE-K100 / 1320.7545.06
- Измерение EUTRA/LTE FDD в восходящем и нисходящем направлениях. Анализ сигналов LTE
R&S®VSE-K102 / 1320.7551.06
- EUTRA/LTE advanced и MIMO (нисходящий канал). Анализ сигналов LTE
R&S®VSE-K104 / 1320.7568.06
- Измерение EUTRA/LTE TDD в восходящем и нисходящем направлениях. Анализ сигналов LTE
R&S®VSE-K106 / 1320.7900.06
- Анализ сигналов EUTRA/LTE. Анализ сигналов LTE узкополосного IoT
R&S®VSE-K144 / 1309.9574.06
- Измерение 5G NR в восходящем и нисходящем направлениях
R&S®VSE-K175 / 1350.7020.06
- Измерения O-RAN
R&S®FS-SNS18 / 1338.8008.18
- Интеллектуальный источник шума в диапазоне от 10 МГц до 18 ГГц
R&S®FS-SNS26 / 1338.8008.26
- Интеллектуальный источник шума в диапазоне от 10 МГц до 26,5 ГГц
R&S®FS-SNS40 / 1338.8008.40
- Интеллектуальный источник шума в диапазоне от 100 МГц до 40 ГГц
R&S®FS-SNS55 / 1338.8008.55
- Интеллектуальный источник шума в диапазоне от 100 МГц до 55 ГГц
R&S®FS-SNS67 / 1338.8008.67
- Интеллектуальный источник шума в диапазоне от 100 МГц до 67 ГГц
R&S®FS-SNS90 / 1338.8008.90
- Smart noise source 60 GHz to 90 GHz
R&S®FS-SNS110 / 1338.8008.11
- Smart noise source 75 GHz to 110 GHz
R&S®VSE-K18 / 1345.1434.06
- Измерения усилителей
R&S®VSE-K18D / 1345.1440.06
- Прямые измерения предыскажений (DPD)
R&S®VSE-K18F / 1345.1457.06
- Измерение частотной характеристики
R&S®VSE-K18M / 1345.1492.06
- Предыскажения на основе полиномиальной модели с памятью
R&S®VSE-K70M / 1345.1211.06
- Многомодуляционный анализ. Требуется опция R&S®VSE-K70
R&S®VSE-K70P / 1345.1228.06
- Измерения BER PRBS. Требуется опция R&S®VSE-K70
R&S®VSE-K10 / 1320.7574.06
- Измерения GSM. GSM/EDGE/ EDGE Evolution
R&S®FSV3-B4 / 1330.3794.02
- Термостатированный опорный кварцевый генератор
R&S®FSV3-B6 / 1330.3913.02
- Интерфейс LAN со скоростью 10 Гбит/с (требуется R&S®FSV3-B114)
R&S®FSV3-B8E / 1346.4337.02
- Полоса разрешения до 40 МГц
R&S®FSV3-B11 / 1330.3865.02
- Обход ЖИГ-преселектора
R&S®FSV3-B25 / 1330.4078.02
- Электронный аттенюатор, с шагом 1 дБ
R&S®FSV3-B24 / 1330.4049.07
- ВЧ-предусилитель для моделей 4 и 7,5 ГГц
R&S®FSV3-B24 / 1330.4049.13
- ВЧ-предусилитель для моделей 13,6 ГГц
R&S®FSV3-B24 / 1330.4049.30
- ВЧ-предусилитель для моделей 30 ГГц
R&S®FSV3-B24 / 1330.4049.44
- ВЧ-предусилитель для моделей 44 ГГц
R&S®FSV3-B24 / 1330.4049.49
- ВЧ-предусилитель для моделей 50 ГГц
R&S®FSV3-B24 / 1330.4049.50
- ВЧ-предусилитель для моделей 50 ГГц (ограничение экспорта)
R&S®FSV3-B40 / 1330.4103.02
- Ширинаанализа 40 МГц
R&S®FSV3-B200 / 1330.4132.02
- Ширинаанализа 200 МГц
R&S®FSV3-B28V / 1330.6664.02
- Управление источниками шума с помощью BNC
R&S®FSV3-K703 / 1330.7502.02
- Опорная частота 1 ГГц
R&S®FSV3-B10 / 1330.3859.02
- Внешнее управление генератором
R&S®FSV3-B5 / 1330.3820.02
- Дополнительные интерфейсы
R&S®FSV3-B5E / 1330.3820.03
- Дополнительные интерфейсы
R&S®FSV3-B18 / 1330.4003.02
- Запасной жесткий диск (требуется опция R&S®FSV3-B20)
R&S®FSV3-B1 / 1330.5700.02
- Боковые ручки для переноски
R&S®FSV3-B20 / 1330.3971.02
- Съемный жесткий диск
R&S®FSV3-B3 / 1330.3765.02
- Демодулятор звука
R&S®FSV3-B271 / 1330.4190.02
- Аналоговые входы модулирующих сигналов, 2 × 200 МГц (R&S®FSV3-B200, R&S®FSV3-B400, R&S®FSV3-B600 or R&S®FSV3-B1000 option required)
R&S®FSV3-B271 / 1330.4190.03
- Аналоговые входы модулирующих сигналов, 2 × 200 МГц (not available in combination with R&S®FSV3-B200, R&S®FSV3-B400, R&S®FSV3-B600 or R&S®FSV3-B1000 option)
R&S®FSV3-K10 / 1330.5039.02
- Измерения GSM, EDGE, EDGE Evolution и VAMOS
R&S®FSV3-K72 / 1330.5080.02
- Измерения БС 3GPP FDD (WCDMA) с HSDPA и HSDPA+
R&S®FSV3-K73 / 1330.5097.02
- Измерения МС 3GPP FDD (WCDMA) (включая HSUPA и HSUPA+)
R&S®FSV3-K100 / 1330.5145.02
- Измерения БС EUTRA/LTE FDD
R&S®FSV3-K101 / 1330.5151.02
- Измерения абонентского оборудования EUTRA/LTE FDD
R&S®FSV3-K102 / 1330.5168.02
- Измерения MIMO БС EUTRA/LTE (требуется опция R&S®FSV3-K100 или R&S®FSV3-K104)
R&S®FSV3-K103 / 1330.7231.02
- Измерения в восходящих каналах EUTRA/LTE Advanced (требуется опция R&S®FSV3-K101 или R&S®FSV3-K105)
R&S®FSV3-K104 / 1330.5174.02
- Измерения БС EUTRA/LTE TDD
R&S®FSV3-K105 / 1330.5180.02
- Измерения в восходящих каналах EUTRA/LTE TDD
R&S®FSV3-K106 / 1346.3418.02
- Измерения в нисходящих каналах EUTRA/LTE NB-IoT
R&S®FSV3-K144 / 1330.7219.02
- Измерения в нисходящих каналах 3GPP 5G-NR
R&S®FSV3-K145 / 1330.7225.02
- Измерения в восходящих каналах 3GPP 5G-NR
R&S®FSV3-K147 / 1346.4250.02
- Измерения ACLR/SEM/EVM в комбинированных нисходящих каналах 3GPP 5G-NR (Требуется опция R&S®FSV3-K144)
R&S®FSV3-K148 / 1346.4914.02
- Расширение 5G NR версии R16 для восходящего/нисходящего канала (Требуется опция FSV3-K144 или FSV3-K145)
R&S®FSV3-K171 / 1346.5362.02
- Расширение 5G NR версии 17 для восходящего/нисходящего канала (требуютсяR&S®FSV3-K148 и R&S®FSV3-K144 или R&S®FSV3-K145)
R&S®FSV3-K175 / 1346.6452.02
- O-RAN measurements. Requires R&S®FSV3-K10x or R&S®FSV3-K14x
R&S®FSV3-K8 / 1346.5679.02
- Bluetooth BR/EDR/LE measurements
R&S®FSV3-K91 / 1330.5100.02
- Измерения WLAN 802.11a/b/g
R&S®FSV3-K91N / 1330.5139.02
- Измерения WLAN 802.11n (требуется опция R&S®FSV3-K91)
R&S®FSV3-K91AC / 1330.5116.02
- Измерения WLAN 802.11ac (требуется опция R&S®FSV3-K91)
R&S®FSV3-K91AX / 1346.3399.02
- Измерения WLAN 802.11ax (Требуется опция R&S®FSV3-K91)
R&S®FSV3-K91P / 1330.5122.02
- Измерения WLAN 802.11p (требуется опция R&S®FSV3-K91)
R&S®FSV3-K91BE / 1346.4966.02
- Измерения WLAN 802.11be (Требуется опция R&S®FSV3-K91)
R&S®FSV3-K7 / 1330.5022.02
- Анализ аналоговой модуляции для АМ/ЧМ/ФМ
R&S®FSV3-K9 / 1346.3676.02
- Поддержка датчиков мощности
R&S®FSV3-K18 / 1346.3347.02
- Измерения усилителей
R&S®FSV3-K18D / 1346.3353.02
- Прямые измерения предыскажений (DPD) (Требуется опция R&S®FSV3-K18)
R&S®FSV3-K18F / 1346.4408.02
- Измерение частотной характеристики (Требуется опция R&S®FSV3-K18)
R&S®FSV3-K18M / 1345.1486.02
- Предыскажения (DPD) на основе полиномиальной модели с памятью (Требуется опция R&S®FSV3-K18 и R&S®FSV3-K18D)
R&S®FSV3-K30 / 1330.5045.02
- Измерение коэффициентов шума и усиления
R&S®FSV3-K40 / 1330.5051.02
- Измерения фазового шума
R&S®FSV3-K54 / 1330.5068.02
- Измерения ЭМП
R&S®FSV3-K54C / 1346.3624.02
- Калибровка CISPR для FSC3-K54
R&S®FSV3-K70 / 1330.5074.02
- Векторный анализ сигналов
R&S®FSV3-K70M / 1346.3376.02
- Многомодуляционный анализ (Требуется опция R&S®FSV3-K70)
R&S®FSV3-K70P / 1346.3382.02
- Измерения BER PRBS (Требуется опция R&S®FSV3-K70)
R&S®FSV3-K96 / 1346.6469.02
- Анализ сигналов OFDM
R&S®FSV3-K544 / 1346.3630.02
- Определяемая пользователем частотная коррекция файлом SnP
R&S®FSV3-K553 / 1346.4889.02
- Опция управления внешним каскадом
R&S®FSV3-K6 / 1346.3330.02
- Измерения импульсов
R&S®FSV3-K60 / 1346.4350.02
- Измерение переходных процессов
R&S®FSV3-K60C / 1346.4366.02
- Измерения переходных процессов ЛЧМ-импульсов (Требуется опция R&S®FSV3-K60)
R&S®FSV3-K60H / 1346.4372.02
- Измерения переходных процессов (Требуется опция R&S®FSV3-K60)
R&S®FSV3-K60P / 1346.6298.02
- Transient phase noise measurements. R&S®FSV3-K60C or R&S®FSV3-K60H option required
R&S®FSV3-B33 / 1330.4861.02
- Защита от записи USB-накопителя
R&S®FSV3-K33 / 1346.3360.02
- Защита от записи твердотельного диска
R&S®FSV3-K980 / 1346.4943.02
- Health and Utilization Monitoring Service (Служба мониторинга состояния и использования)
R&S®FSV3004 / 1330.5000.04
- От 10 Гц до -4 ГГц
R&S®FSV3007 / 1330.5000.07
- От 10 Гц до -7,5 ГГц
R&S®FSV3013 / 1330.5000.13
- От 10 Гц до -13,6 ГГц
R&S®FSV3030 / 1330.5000.30
- От 10 Гц до -30 ГГц
R&S®FSV3044 / 1330.5000.43
- От 10 Гц до -44 ГГц
R&S®FSV3050 / 1330.5000.50
- От 10 Гц до -50 ГГц
R&S®FSV3-B21 / 1330.4010.02
- Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей
R&S®FSV3-B114 / 1330.4910.03
- Увеличенная вычислительная мощность
R&S®FSV3-B710 / 1346.4950.04
- Расширенные функциональные возможности для FSV3004
R&S®FSV3-B710 / 1346.4950.07
- Расширенные функциональные возможности для FSV3007
R&S®FSV3-B710 / 1346.4950.13
- Расширенные функциональные возможности для FSV3013
R&S®FSV3-B710 / 1346.4950.30
- Расширенные функциональные возможности для FSV3030
R&S®FSV3-B710 / 1346.4950.43
- Расширенные функциональные возможности для FSV3044
R&S®FSV3-B710 / 1346.4950.50
- Расширенные функциональные возможности для R&S®FSV3050
Максимальная полоса анализа
- 200 МГц
Фазовый шум (1 ГГц, 10 кГц отстройка)
- –114 дБн/Гц
DANL на частоте 1 ГГц
- < –162 дБмВт/Гц
Измерения сотовой связи
- GSM, EDGE, EDGE Evolution, VAMOS, 3GPP FDD (WCDMA), EUTRA/LTE FDD/TDD, MIMO, 5G-NR, O-RAN
Измерения беспроводных устройств
- Bluetooth BR/EDR/LE, WLAN 802.11a/b/g/n/ac/ax/p/be
Универсальные измерения
- Анализ аналоговой модуляции (АМ/ЧМ/ФМ), Поддержка датчиков мощности, Измерения усилителей (DPD, частотная характеристика), Измерение коэффициентов шума и усиления, Измерения фазового шума, Измерения ЭМП, Векторный анализ сигналов (многомодуляционный, BER PRBS), Анализ сигналов OFDM, Частотная коррекция файлом SnP, Управление внешним каскадом
Радарные измерения
- Измерения импульсов, Измерение переходных процессов (ЛЧМ-импульсов, фазового шума)
Опции производительности
- Термостатированный опорный кварцевый генератор, Обход ЖИГ-преселектора, Соединения LO/IF для внешних смесителей, Электронный аттенюатор, Опорная частота 1 ГГц
ВЧ-предусилитель
- Для моделей 4, 7.5, 13.6, 30, 44, 50 ГГц
ПО для ПК
- R&S®VSE (анализ сигналов на ПК и в облаке), R&S®FSPC (аппаратный ключ лицензии), R&S®VSE-SWM (сопровождение ПО)
Источники шума
- Интеллектуальныешума R&S®FS-SNS в диапазонах от 10 МГц до 110 ГГц
Особенность
ОПИСАНИЕ
Анализатор сигналов и спектра Rohde & Schwarz FSV3000 — это цифровой лабораторный прибор, предназначенный для выполнения измерений одним нажатием кнопки. Он использует специальные сценарии для регистрации различных событий и регистратор команд SCPI для удобного программирования. Это позволяет быстро настраивать сложные измерения. Анализатор обеспечивает высокую скорость измерения, что важно для производственных условий. Диапазон частот составляет от 10 Гц до 50 ГГц, а полоса анализа достигает 200 МГц.
FSV3000 идеально подходит для анализа сигналов беспроводной связи в процессе разработки, верификации и производства. Благодаря полосе анализа 200 МГц, анализатор может одновременно захватывать две соседние несущие 5G NR. Специализированные опции для анализа сигналов 5G NR позволяют достигать значений EVM лучше 1% для несущей шириной 100 МГц при 28 ГГц. Устройство оснащено мультисенсорным экраном и поддерживает интеллектуальное управление генератором сигналов.
Для автоматизированного производства компонентов, модулей и устройств анализатор выполняет комплексные сценарии измерений за минимальное время. Опция увеличенной вычислительной мощности включает четырехъядерный процессор для ускорения демодуляции цифровых сигналов и встроенную систему шин PCIe 3.0 для максимальной скорости передачи данных. Дополнительный интерфейс LAN со скоростью 10 Гбит/с позволяет быстро передавать I/Q-данные в сеть.
Прибор поддерживает широкий спектр аппаратных опций, таких как термостатированный опорный кварцевый генератор, ВЧ-предусилители для различных диапазонов частот, электронный аттенюатор, а также опции для расширения полосы анализа. Программные опции включают измерения для систем сотовой связи (5G NR, LTE, GSM), беспроводных устройств (WLAN, Bluetooth), универсальные измерения (анализ модуляции, фазовый шум, измерения усилителей) и радарные измерения (импульсы, переходные процессы). Доступны также опции безопасности и программное обеспечение для ПК R&S®VSE для анализа сигналов в облаке.
Особенности анализатора спектра и сигналов Rohde & Schwarz FSV3000:
• Диапазон частот от 10 Гц до 4, 7,5, 13,6, 30, 44, 50 ГГц;
• Ширина полосы анализа до 200 МГц;
• Однополосный фазовый шум при отстройке от несущей 10 кГц (1 ГГц): –114 дБн/Гц;
• Графический пользовательский интерфейс с мультисенсорным экраном, регистратор SCPI и событийные действия;
• Опции для анализа аналоговых и цифровых сигналов, включая 5G NR.
