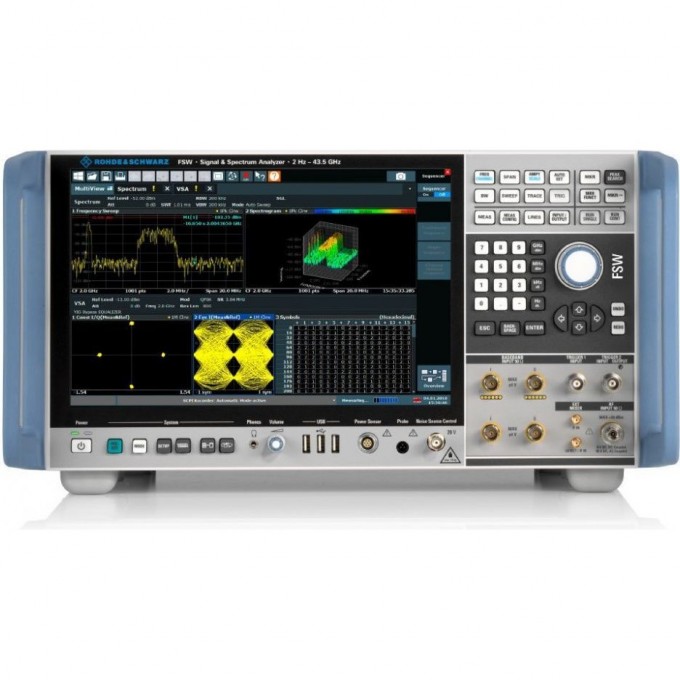

Анализатор спектра и сигналов цифровой лабораторный ROHDE & SCHWARZ FSW R&S®FSW R&S®FSW
Артикул: R&S®FSW
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Диапазон частот
- От 2 Гц до 85 ГГц (с опцией R&S®FSW-B90G до 90 ГГц)
Частота
- 50 Hz
Ток
- 7.3 A
Мощность, Вт
- 175
Количество каналов
- 1
Дополнительные возможности
- USB-интерфейс, Дымоуловитель, Разъем RJ12
Тип
- Цифровой
Частота дискретизации
- 4
Полоса пропускания, МГц
- 800
Модели
- Диапазон частот
Полоса пропускания
- 800 МГц
R&S®VSE / 1345.1011.06
- Программное обеспечение. Использование обширного опыта и возможностей компаниидля анализа сигналов на ПК и в облаке
R&S®VSE-K6 / 1320.7516.06
- Приложение для измерения импульсов
R&S®VSE-K60 / 1320.7868.06
- Измерение переходных процессов
R&S®VSE-K70 / 1320.7522.06
- Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ
R&S®VSE-K91 / 1320.7597.06
- Измерения IEEE 802.11a/b/g. Анализ сигналов WLAN
R&S®VSE-K91P / 1320.7680.06
- Измерения IEEE 802.11p. Анализ сигналов WLAN
R&S®VSE-K91N / 1320.7600.06
- Измерения IEEE 802.11n. Анализ сигналов WLAN
R&S®VSE-K91AC / 1320.7616.06
- Измерения IEEE 802.11ac. Анализ сигналов WLAN
R&S®VSE-K91AX / 1345.1411.06
- Измерения IEEE 802.11ax. Анализ сигналов WLAN
R&S®VSE-K96 / 1320.7922.06
- Анализ сигналов OFDM
R&S®VSE-K544 / 1309.9580.06
- Определяемая пользователем частотная коррекция файлом SnP
R&S®FSPC / 1310.0002.03
- Аппаратный ключ
R&S®FSPC-FL / 1310.0002.04
- Аппаратный ключ плавающей
R&S®VSE-SWM / 1320.7622.81
- Сопровождение
R&S®VSE-K72 / 1320.7580.06
- Измерения 3GPP FDD. Анализ сигналов WCDMA
R&S®VSE-K100 / 1320.7545.06
- Измерение EUTRA/LTE FDD в восходящем и нисходящем направлениях. Анализ сигналов LTE
R&S®VSE-K102 / 1320.7551.06
- EUTRA/LTE advanced и MIMO (нисходящий канал). Анализ сигналов LTE
R&S®VSE-K104 / 1320.7568.06
- Измерение EUTRA/LTE TDD в восходящем и нисходящем направлениях. Анализ сигналов LTE
R&S®VSE-K106 / 1320.7900.06
- Анализ сигналов EUTRA/LTE. Анализ сигналов LTE узкополосного IoT
R&S®VSE-K144 / 1309.9574.06
- Измерение 5G NR в восходящем и нисходящем направлениях
R&S®VSE-K175 / 1350.7020.06
- Измерения O-RAN
FS-Z60 / 1048.0171.02
- Смеситель на гармониках, от 40 ГГц до 60 ГГц (U-диапазон)
FS-Z75 / 3638.2240.02
- Смеситель на гармониках, от 50 ГГц до 75 ГГц (анализ широкополосных сигналов)
FS-Z90 / 3638.2270.02
- Смеситель на гармониках, от 60 ГГц до 90 ГГц (анализ широкополосных сигналов)
FS-Z110 / 3638.2292.02
- Смеситель на гармониках, от 75 ГГц до 110 ГГц (анализ широкополосных сигналов)
FS-Z140 / 3622.0708.02
- Смеситель на гармониках, от 90 ГГц до 140 ГГц
FS-Z170 / 3622.0714.02
- Смеситель на гармониках, от 110 ГГц до 170 ГГц
FS-Z220 / 3593.3250.02
- Смеситель на гармониках, от 140 ГГц до 220 ГГц
FS-Z325 / 3593.3267.02
- Смеситель на гармониках, от 220 ГГц до 325 ГГц
R&S®FS-SNS18 / 1338.8008.18
- Интеллектуальный источник шума в диапазоне от 10 МГц до 18 ГГц
R&S®FS-SNS26 / 1338.8008.26
- Интеллектуальный источник шума в диапазоне от 10 МГц до 26,5 ГГц
R&S®FS-SNS40 / 1338.8008.40
- Интеллектуальный источник шума в диапазоне от 100 МГц до 40 ГГц
R&S®FS-SNS55 / 1338.8008.55
- Интеллектуальный источник шума в диапазоне от 100 МГц до 55 ГГц
R&S®FS-SNS67 / 1338.8008.67
- Интеллектуальный источник шума в диапазоне от 100 МГц до 55 ГГц
R&S®FS-SNS90 / 1338.8008.90
- Smart noise source 60 GHz to 90 GHz
R&S®FS-SNS110 / 1338.8008.11
- Smart noise source 75 GHz to 110 GHz
Полоса анализа
- До 8,3 ГГц
Полоса анализа в реальном времени
- До 800 МГц
Дисплей
- 12,1″ Multitouch, Windows 10
R&S®FSW8
- От 2 ГГц до 8 ГГц
R&S®FSW13
- От 2 ГГц до 13 ГГц
R&S®FSW26
- От 2 ГГц до 26,5 ГГц
R&S®FSW43
- От 2 ГГц до 43,5 ГГц
R&S®FSW50
- От 2 ГГц до 50 ГГц
R&S®FSW67
- От 2 ГГц до 67 ГГц
R&S®FSW85
- От 2 ГГц до 85 ГГц (с ЖИГ-преселектором)
R&S®FSW8 / 1331.5003.08
- От 2 Гц до -8 ГГц
R&S®FSW13 / 1331.5003.13
- От 2 Гц до -13,6 ГГц
R&S®FSW26 / 1331.5003.26
- От 2 Гц до -26,5 ГГц
R&S®FSW43 / 1331.5003.43
- От 2 Гц до -43,5 ГГц
R&S®FSW50 / 1331.5003.50
- От 2 Гц до -50 ГГц
R&S®FSW67 / 1331.5003.67
- От 2 Гц до -67 ГГц
R&S®FSW85 / 1331.5003.85
- От 2 Гц до 85 ГГц (от 2 Гц до 90 ГГц с опцией R&S®FSW-B90G)
R&S®FSW-B4 / 1313.0703.02
- Прецизионный опорный источник OCXO
R&S®FSW-B8 / 1313.2464.02
- Полоса разрешения > 10 МГц для R&S®FSW43 / R&S®FSW50 / R&S®FSW67 / R&S®FSW85. Требуется экспортная лицензия
R&S®FSW-B8 / 1313.2464.26
- Полоса разрешения > 10 МГц для R&S®FSW8 / R&S®FSW13 / R&S®FSW26
R&S®FSW-B8E / 1338.6911.02
- Полоса разрешения 40 МГц
R&S®FSW-B13 / 1313.0761.02
- Фильтр высоких частот для измерений гармонических составляющих
R&S®FSW-B25 / 1313.0990.02
- Электронный аттенюатор, с шагом 1 дБ для R&S®FSW8 / R&S®FSW13 / R&S®FSW26
R&S®FSW-B90G / 1331.7693.02
- Расширение диапазона частот до 90 ГГц только для R&S®FSW85; без преселекции для f > 85 ГГц
R&S®FSW-B24 / 1313.0832.13
- ВЧ-предусилитель, от 100 кГц до 13,6 ГГц для R&S®FSW8 / R&S®FSW13
R&S®FSW-B24 / 1313.0832.26
- ВЧ-предусилитель, от 100 кГц до 26,5 ГГц для R&S®FSW26
R&S®FSW-B24 / 1313.0832.43
- ВЧ-предусилитель, от 100 кГц до 43,5 ГГц для R&S®FSW43 / R&S®FSW67. Экспортная лицензия не требуется
R&S®FSW-B24 / 1313.0832.49
- ВЧ-предусилитель, от 100 кГц до 50 ГГц для R&S®FSW50. Экспортная лицензия не требуется
R&S®FSW-B24 / 1313.0832.51
- ВЧ-предусилитель, от 100 кГц до 50 ГГц для R&S®FSW50; Требуется экспортная лицензия
R&S®FSW-B24 / 1313.0832.66
- ВЧ-предусилитель, от 100 кГц до 67 ГГц для R&S®FSW67; Экспортная лицензия не требуется
R&S®FSW-B24 / 1313.0832.67
- ВЧ-предусилитель, от 100 кГц до 67 ГГц для R&S®FSW67; Требуется экспортная лицензия
R&S®FSW-B40 / 1313.0861.02
- Ширинаанализа 40 МГц
R&S®FSW-B80 / 1313.0878.02
- Ширинаанализа 80 МГц
R&S®FSW-B160 / 1325.4850.14
- Ширинаанализа 160 МГц
R&S®FSW-B320 / 1325.4867.14
- Ширинаанализа 320 МГц
R&S®FSW-B512 / 1331.7106.14
- Ширинаанализа 512 МГц
R&S®FSW-B1200 / 1331.6400.14
- Ширинаанализа 1200 МГц. Недоступно для R&S®FSW8 и R&S®FSW13. Несовместимо с опцией R&S®FSW-B2000
R&S®FSW-B2001 / 1331.6916.14
- Ширинаанализа 2000 МГц. Недоступно для R&S®FSW8 и R&S®FSW13. Несовместимо с опцией R&S®FSW-B2000
R&S®FSW-B4001 / 1338.5215.14
- Ширинаанализа 4400 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26
R&S®FSW-B6001 / 1338.5221.14
- Ширинаанализа 6400 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26
R&S®FSW-B8001 / 1338.5238.14
- Ширинаанализа 8312 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26
R&S®FSW-B2000 / 1325.4750.02
- Ширинаанализа 2 ГГц. Требуется осциллограф R&S®RTO2044 / R&S®RTO1044. Недоступно для R&S®FSW8 и R&S®FSW13
R&S®FSW-B5000 /
- Ширинаанализа 5 ГГц. Доступно для R&S®FSW85. Требуется осциллограф R&S®RTO2064. Недоступно в сочетании с опцией R&S®FSW-B2000
R&S®FSW-B5000 / 1331.6997.43
- Ширинаанализа 5 ГГц. Доступно для анализатора RS®FSW85. Требуется осциллограф R&S®RTO2064. Недоступно в сочетании с опцией R&S®FSW-B2000
R&S®FSW-B21 / 1313.1100.28
- Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей для R&S®FSW26 / R&S®FSW43 / R&S®FSW50 / R&S®FSW67
R&S®FSW-B21 / 1313.1100.86
- Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей для R&S®FSW85
R&S®FSW-B17 / 1313.0784.02
- Цифровой интерфейс модулирующего сигнала
R&S®FSW-B517 / 1331.6980.02
- Интерфейс потоковой передачи DIG IQ 40G. Требуется R&S®FSW-B512/-U512/-B1200/-U1200/-B2001/-U2001/-B800R
R&S®FSW-B1017 / 1350.7008.02
- Интерфейс потоковой передачи DIG IQ 40G, 1 ГГц. Требуется R&S®FSW-B1200/-U1200/-B2001/-U2001/-B800R
R&S®FSW-B71 / 1313.1651.13
- Аналоговые входы модулирующего сигнала, ширинаанализа 40 МГц для R&S®FSW8 / R&S®FSW13
R&S®FSW-B71 / 1313.1651.26
- Аналоговые входы модулирующего сигнала, ширинаанализа 40 МГц для R&S®FSW26 / R&S®FSW43 / R&S®FSW50
R&S®FSW-B71 / 1313.1651.67
- Аналоговые входы модулирующего сигнала, ширинаанализа 40 МГц для R&S®FSW67
R&S®FSW-B71 / 1313.1651.86
- Аналоговые входы модулирующего сигнала, ширинаанализа 40 МГц для R&S®FSW85
R&S®FSW-B71E / 1313.6547.02
- Аналоговые входы модулирующего сигнала, ширинаанализа 80 МГц. Требуется R&S®FSW-B71
R&S®FSW-B2071 / 1331.8302.02
- Входы модулирующего сигнала осциллографа
R&S®FSW-B106 / 1331.6451.02
- Расширение памяти I/Q-данных до 6 Гб. Требуется R&S®FSW-B160/‑U160/‑B320
R&S®FSW-B108 / 1331.6751.02
- Расширение памяти I/Q-данных до 8 Гб. Требуется R&S®FSW-B1200, R&S®FSW-B2001 или R&S®FSW-B800R
R&S®FSW-B124 / 1338.5273.02
- Расширение памяти I/Q-данных до 24 Гб. Требуется R&S®FSW-B4001, R&S®FSW-B6001 или R&S®FSW-B8001
R&S®FSW-B10 / 1313.1622.02
- Внешнее управление генератором
R&S®FSW-B18 / 1313.0790.10
- Запасной твердотельный диск (съемный жесткий диск)
R&S®FSW-K10 / 1313.1368.02
- Измерения GSM, EDGE, EDGE Evolution и VAMOS
R&S®FSW-K72 / 1313.1422.02
- Измерения БС 3GPP FDD (WCDMA) (включая HSDPA и HSDPA+)
R&S®FSW-K73 / 1313.1439.02
- Измерения МС 3GPP FDD (WCDMA) (включая HSUPA и HSUPA+)
R&S®FSW-K76 / 1313.1445.02
- Измерения БС TD-SCDMA
R&S®FSW-K77 / 1313.1451.02
- Измерения абонентского оборудования TD-SCDMA
R&S®FSW-K82 / 1313.1468.02
- Измерения БС CDMA2000®
R&S®FSW-K83 / 1313.1474.02
- Измерения БС CDMA2000®
R&S®FSW-K84 / 1313.1480.02
- Измерения БС 1xEV-DO
R&S®FSW-K85 / 1313.1497.02
- Измерения МС 1xEV-DO
R&S®FSW-K100 / 1313.1545.02
- Измерения БС UTRA/LTE FDD
R&S®FSW-K101 / 1313.1551.02
- Измерения абонентского оборудования EUTRA/LTE FDD
R&S®FSW-K102 / 1313.1568.02
- Измерения EUTRA/LTE advanced и MIMO (нисходящий канал)
R&S®FSW-K103 / 1313.2487.02
- Измерения в восходящих каналах EUTRA/LTE Advanced
R&S®FSW-K104 / 1313.1574.02
- Измерения БС EUTRA/LTE TDD
R&S®FSW-K105 / 1313.1580.02
- Измерения в восходящих каналах EUTRA/LTE TDD
R&S®FSW-K106 / 1331.6351.02
- Измерения в нисходящих каналах EUTRA/LTE NB-IoT
R&S®FSW-K118 / 1331.7370.02
- Измерения в нисходящих каналах VERIZON 5GTF
R&S®FSW-K119 / 1331.8060.02
- Измерения в восходящих каналах VERIZON 5GTF
R&S®FSW-K144 / 1338.3606.02
- Измерения в нисходящих каналах 5G-NR
R&S®FSW-K145 / 1338.3612.02
- Измерения в восходящих каналах 3GPP 5G-NR
R&S®FSW-K147 / 1338.6486.02
- Измерения ACLR/SEM/EVM в комбинированных каналах 5G NR. Требуется R&S®FSW-K144
R&S®FSW-K148 / 1350.6624.02
- Расширение 5G NR версии 16 для измерений в восходящих/нисходящих каналах
R&S®FSW-K171 / 1350.7108.02
- 5G NR Rel. 17 extension for uplink/downlink measurements
R&S®FSW-K175 / 1353.2642.02
- O-RAN measurements. Requires R&S®FSW-K144 or R&S®FSW-K145
R&S®FSW-K8 / 1313.1351.02
- Измерения Bluetooth BR/EDR/LE
R&S®FSW-K149 / 1350.6930.02
- Измерения HRP UWB
R&S®FSW-K91 / 1313.1500.02
- Измерения WLAN 802.11a/b/g
R&S®FSW-K91N / 1313.1516.02
- Измерения WLAN 802.11n
R&S®FSW-K91AC / 1313.4209.02
- Измерения WLAN 802.11ac
R&S®FSW-K91AX / 1331.6345.02
- Измерения WLAN 802.11ax
R&S®FSW-K91BE / 1350.6730.02
- Измерения WLAN 802.11be
R&S®FSW-K91P / 1321.5646.02
- Измерения WLAN 802.11p
R&S®FSW-K95 / 1313.1639.02
- Измерения WLAN 802.11ad
R&S®FSW-K97 / 1338.4902.02
- Измерения WLAN 802.11ay
R&S®FSW-K7 / 1313.1339.02
- Анализ аналоговой модуляции для АМ/ЧМ/ФМ
R&S®FSW-K18 / 1325.2170.02
- Измерения усилителей
R&S®FSW-K18D / 1331.6845.02
- Прямые измерения предыскажений (DPD)
R&S®FSW-K18F / 1338.7230.02
- Измерения АЧХ и группового времени задержки
R&S®FSW-K18M / 1345.1470.02
- Предыскажения (DPD) на основе полиномиальной модели с памятью. ТребуютсяR&S®FSW-K18 и R&S®FSW-K18D
R&S®FSW-K30 / 1313.1380.02
- Измерения коэффициента шума
R&S®FSW-K40 / 1313.1397.02
- Измерения фазового шума
R&S®FSW-K50 / 1325.2893.02
- Измерения паразитных составляющих
R&S®FSW-K54 / 1313.1400.02
- Измерения ЭМП. Поиск, классификация и устранение электромагнитных помех
R&S®FSW-K54CAL / 1331.5932.02
- Калибровка CISPR для R&S®FSW-K54
R&S®FSW-K70 / 1313.1416.02
- Векторный анализ сигналов
R&S®FSW-K70M / 1338.4177.02
- Мультимодуляционный анализ
R&S®FSW-K70P / 1338.3893.02
- Измерения BER PRBS
R&S®FSW-K96 / 1313.1539.02
- Анализ сигналов OFDM. Гибкий анализ пользовательских сигналов OFDM и DFT-OFDM (SC-FDMA) вплоть до битового уровня
R&S®FSW-K544 / 1338.2716.02
- Определяемая пользователем частотная коррекция файлом SnP. Корректирует частотную характеристику (по амплитуде и фазе) схемы измерения
R&S®FSW-K553 / 1350.6118.02
- External frontend control
R&S®FSW-K6 / 1313.1322.02
- Измерения импульсов
R&S®FSW-K6S / 1325.3783.02
- Измерение боковых лепестков во временной области. Требуется опция R&S®FSW-K6
R&S®FSW-K60 / 1313.7495.02
- Приложение для измерения переходных процессов
R&S®FSW-K60C / 1322.9745.02
- Измерение переходных процессов ЛЧМ-импульсов. Требуется опция R&S®FSW-K60
R&S®FSW-K60H / 1322.9916.02
- Измерение переходных процессов при скачкообразной перестройке частоты (ППРЧ). Требуется опция R&S®FSW-K60
R&S®FSW-K60P / 1353.2413.02
- Transient phase noise measurments. R&S®FSW-K60C or R&S®FSW-K60H option required
R&S®FSW-K15 / 1331.4388.02
- Измерения сигналов VOR/ILS
R&S®FSW-K17 / 1313.4150.02
- Измерения групповой задержки нескольких несущих
R&S®FSW-K17S / 1338.5896.02
- Поддиапазонное измерение времени групповой задержки. Требуется R&S®FSW-K17, R&S®FSW-B512, R&S®FSW-B512R, R&S®FSW-B1200, R&S®FSW-B2001, R&S®FSW-B800R, R&S®FSW-B4001, R&S®FSW-B6001 или R&S®FSW-B8001
R&S®FSW-K19 / 1331.8283.02
- Измерения уровней мощности шума
R&S®FSW-K201 / 1331.7387.02
- Измерения в обратных каналах OneWeb
R&S®FSW-K192 / 1325.4138.02
- Нисходящий канал DOCSIS 3.1 OFDM
R&S®FSW-K193 / 1325.4144.02
- Восходящий канал DOCSIS 3.1 OFDMA
R&S®FSW-VSE / 1345.2253.02
- Local VSE enabler
R&S®FSW-B512R / 1331.7106.16
- Анализатор спектра реального масштаба времени, 512 МГц, POI ≤ 15 мкс. Включает в себя полосу анализа 512 МГц и ПЧ-фильтр 200 МГц. Требуется экспортная лицензия
R&S®FSW-B800R / 1331.6400.16
- Анализатор спектра реального масштаба времени, 800 МГц, POI ≤ 15 мкс. Включает в себя ширинуанализа 2000 МГц. Недоступно в сочетании с опцией R&S®FSW-B2000. Требуется экспортная лицензия
R&S®FSW-K161R / 1338.2700.02
- Приложение для измерения в реальном масштабе времени, 160 МГц, POI ≤ 15 мкс. Требуется R&S®FSW-B160 или R&S®FSW-B320. Недоступно для R&S®FSW-B512/-B512R/-B1200/-B2001/-B800R. Экспортная лицензия не требуется
R&S®FSW-K512RE / 1338.4731.02
- Приложение для измерения в реальном масштабе времени, 512 МГц, POI > 15 мкс. Требуется R&S®FSW-B512
R&S®FSW-K800RE / 1338.7801.02
- Приложение для измерения в реальном масштабе времени, 800 МГц, POI > 15 мкс. Требуется R&S®FSW-B1200 или R&S®FSW-B2001
R&S®FSW-K980 / 1350.6718.02
- Мониторинг состояния и использования. Сервис для R&S®FSW
R&S®FSW-B33 / 1313.3602.02
- Защита от записи USB-накопителя
R&S®FSW-K33 / 1322.7936.02
- Защита от записи твердотельного диска
R&S®VSE-60C / 1320.7874.06
- Измерения переходных процессов ЛЧМ-импульсов. Для анализа переходных процессов требуется R&S®VSE-K60
R&S®VSE-60H / 1320.7880.06
- Измерение переходных процессов. Для анализа переходных процессов требуется R&S®VSE-K60
R&S®VSE-K / 1320.7539.06
- Анализ аналоговой модуляции (АМ/ЧМ/ФМ). Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ
R&S®VSE-K18 / 1345.1434.06
- Измерения усилителей
R&S®VSE-K18D / 1345.1440.06
- Прямые измерения предыскажений (DPD)
R&S®VSE-K18F / 1345.1457.06
- Измерение частотной характеристики
R&S®VSE-K18M / 1345.1492.06
- Предыскажения на основе полиномиальной модели с памятью
R&S®VSE-K70M / 1345.1211.06
- Многомодуляционный анализ. Требуется опция R&S®VSE-K70
R&S®VSE-K70P / 1345.1228.06
- Измерения BER PRBS. Требуется опция R&S®VSE-K70
R&S®VSE-K10 / 1320.7574.06
- Измерения GSM. GSM/EDGE/ EDGE Evolution
R&S®VSE-K149 / 1345.1463.06
- Измерения HRP UWB
Модели (диапазон частот)
- R&S®FSW8: от 2 Гц до 8 ГГц; R&S®FSW13: от 2 Гц до 13,6 ГГц; R&S®FSW26: от 2 Гц до 26,5 ГГц; R&S®FSW43: от 2 Гц до 43,5 ГГц; R&S®FSW50: от 2 Гц до 50 ГГц; R&S®FSW67: от 2 Гц до 67 ГГц; R&S®FSW85: от 2 Гц до 85 ГГц (от 2 Гц до 90 ГГц с опцией R&S®FSW-B90G)
Опции полосы разрешения
- Прецизионный опорный источник OCXO (R&S®FSW-B4); > 10 МГц для R&S®FSW43/50/67/85 (R&S®FSW-B8); > 10 МГц для R&S®FSW8/13/26 (R&S®FSW-B8); 40 МГц (R&S®FSW-B8E)
Опции фильтрации
- Фильтр высоких частот для измерений гармонических составляющих (R&S®FSW-B13)
Опции аттенюатора
- Электронный аттенюатор, с шагом 1 дБ для R&S®FSW8/13/26 (R&S®FSW-B25)
Опции расширения частотного диапазона
- До 90 ГГц только для R&S®FSW85 (R&S®FSW-B90G)
Опции ВЧ-предусилителя
- От 100 кГц до 13,6 ГГц для R&S®FSW8/13 (R&S®FSW-B24); От 100 кГц до 26,5 ГГц для R&S®FSW26 (R&S®FSW-B24); От 100 кГц до 43,5 ГГц для R&S®FSW43/67 (R&S®FSW-B24); От 100 кГц до 50 ГГц для R&S®FSW50 (R&S®FSW-B24); От 100 кГц до 67 ГГц для R&S®FSW67 (R&S®FSW-B24)
Опции ширины полосы анализа
- 40 МГц (R&S®FSW-B40); 80 МГц (R&S®FSW-B80); 160 МГц (R&S®FSW-B160); 320 МГц (R&S®FSW-B320); 512 МГц (R&S®FSW-B512); 1200 МГц (R&S®FSW-B1200); 2000 МГц (R&S®FSW-B2001); 4400 МГц (R&S®FSW-B4001); 6400 МГц (R&S®FSW-B6001); 8312 МГц (R&S®FSW-B8001); 2 ГГц (R&S®FSW-B2000); 5 ГГц (R&S®FSW-B5000)
Опции внешних смесителей
- Соединения LO/IF для R&S®FSW26/43/50/67 (R&S®FSW-B21); Соединения LO/IF для R&S®FSW85 (R&S®FSW-B21)
Опции интерфейса модулирующего сигнала
- Цифровой интерфейс (R&S®FSW-B17); Интерфейс потоковой передачи DIG IQ 40G (R&S®FSW-B517); Интерфейс потоковой передачи DIG IQ 40G, 1 ГГц (R&S®FSW-B1017); Аналоговые входы 40 МГц для R&S®FSW8/13/26/43/50/67/85 (R&S®FSW-B71); Аналоговые входы 80 МГц (R&S®FSW-B71E); Входы осциллографа (R&S®FSW-B2071)
Опции памяти I/Q-данных
- До 6 Гб (R&S®FSW-B106); До 8 Гб (R&S®FSW-B108); До 24 Гб (R&S®FSW-B124)
Опции управления
- Внешнее управление генератором (R&S®FSW-B10)
Опции хранения данных
- Запасной твердотельный диск (R&S®FSW-B18)
Измерения стандартов связи
- GSM, EDGE, EDGE Evolution, VAMOS (R&S®FSW-K10); 3GPP FDD (WCDMA) БС (R&S®FSW-K72); 3GPP FDD (WCDMA) МС (R&S®FSW-K73); TD-SCDMA БС (R&S®FSW-K76); TD-SCDMA абонентское оборудование (R&S®FSW-K77); CDMA2000® БС (R&S®FSW-K82, R&S®FSW-K83); 1xEV-DO БС (R&S®FSW-K84); 1xEV-DO МС (R&S®FSW-K85); UTRA/LTE FDD БС (R&S®FSW-K100); EUTRA/LTE FDD абонентское оборудование (R&S®FSW-K101); EUTRA/LTE advanced и MIMO (нисходящий канал) (R&S®FSW-K102); EUTRA/LTE Advanced восходящие каналы (R&S®FSW-K103); EUTRA/LTE TDD БС (R&S®FSW-K104); EUTRA/LTE TDD восходящие каналы (R&S®FSW-K105); EUTRA/LTE NB-IoT нисходящие каналы (R&S®FSW-K106); VERIZON 5GTF нисходящие каналы (R&S®FSW-K118); VERIZON 5GTF восходящие каналы (R&S®FSW-K119); 5G-NR нисходящие каналы (R&S®FSW-K144); 3GPP 5G-NR восходящие каналы (R&S®FSW-K145); ACLR/SEM/EVM в комбинированных каналах 5G NR (R&S®FSW-K147); Расширение 5G NR версии 16 (R&S®FSW-K148); 5G NR Rel. 17 extension (R&S®FSW-K171); O-RAN measurements (R&S®FSW-K175); Bluetooth BR/EDR/LE (R&S®FSW-K8); HRP UWB (R&S®FSW-K149); WLAN 802.11a/b/g (R&S®FSW-K91); WLAN 802.11n (R&S®FSW-K91N); WLAN 802.11ac (R&S®FSW-K91AC); WLAN 802.11ax (R&S®FSW-K91AX); WLAN 802.11be (R&S®FSW-K91BE); WLAN 802.11p (R&S®FSW-K91P); WLAN 802.11ad (R&S®FSW-K95); WLAN 802.11ay (R&S®FSW-K97); VOR/ILS (R&S®FSW-K15); OneWeb обратные каналы (R&S®FSW-K201); DOCSIS 3.1 OFDM нисходящий канал (R&S®FSW-K192); DOCSIS 3.1 OFDMA восходящий канал (R&S®FSW-K193)
Измерения аналоговой модуляции
- АМ/ЧМ/ФМ (R&S®FSW-K7)
Измерения усилителей
- R&S®FSW-K18; Прямые измерения предыскажений (DPD) (R&S®FSW-K18D); Измерения АЧХ и группового времени задержки (R&S®FSW-K18F); Предыскажения (DPD) на основе полиномиальной модели с памятью (R&S®FSW-K18M)
Измерения коэффициента шума
- R&S®FSW-K30
Измерения фазового шума
- R&S®FSW-K40
Измерения паразитных составляющих
- R&S®FSW-K50
Измерения ЭМП
- Поиск, классификация и устранение электромагнитных помех (R&S®FSW-K54); Калибровка CISPR для R&S®FSW-K54 (R&S®FSW-K54CAL)
Векторный анализ сигналов
- R&S®FSW-K70; Мультимодуляционный анализ (R&S®FSW-K70M); Измерения BER PRBS (R&S®FSW-K70P)
Анализ сигналов OFDM
- Гибкий анализ пользовательских сигналов OFDM и DFT-OFDM (SC-FDMA) (R&S®FSW-K96)
Частотная коррекция
- Определяемая пользователем частотная коррекция файлом SnP (R&S®FSW-K544)
Управление внешним фронтендом
- R&S®FSW-K553
Измерения импульсов
- R&S®FSW-K6; Измерение боковых лепестков во временной области (R&S®FSW-K6S)
Измерение переходных процессов
- R&S®FSW-K60; ЛЧМ-импульсов (R&S®FSW-K60C); При скачкообразной перестройке частоты (ППРЧ) (R&S®FSW-K60H); Transient phase noise measurments (R&S®FSW-K60P)
Измерения групповой задержки
- Нескольких несущих (R&S®FSW-K17); Поддиапазонное измерение времени (R&S®FSW-K17S)
Измерения уровней мощности шума
- R&S®FSW-K19
Анализатор спектра реального масштаба времени
- 512 МГц, POI ≤ 15 мкс (R&S®FSW-B512R); 800 МГц, POI ≤ 15 мкс (R&S®FSW-B800R)
Приложение для измерения в реальном масштабе времени
- 160 МГц, POI ≤ 15 мкс (R&S®FSW-K161R); 512 МГц, POI > 15 мкс (R&S®FSW-K512RE); 800 МГц, POI > 15 мкс (R&S®FSW-K800RE)
Мониторинг состояния и использования
- R&S®FSW-K980
Защита от записи
- USB-накопителя (R&S®FSW-B33); Твердотельного диска (R&S®FSW-K33)
Программное обеспечение
- R&S®VSE; R&S®VSE-K544 (частотная коррекция файлом SnP); R&S®VSE-K6 (импульсов); R&S®VSE-K60 (переходных процессов); R&S®VSE-60C (ЛЧМ-импульсов); R&S®VSE-60H (переходных процессов); R&S®VSE-K (аналоговой модуляции); R&S®VSE-K70 (аналоговой модуляции); R&S®VSE-K96 (OFDM); R&S®VSE-K18 (усилителей); R&S®VSE-K18D (DPD); R&S®VSE-K18F (частотной характеристики); R&S®VSE-K18M (DPD с памятью); R&S®VSE-K70M (мультимодуляционный анализ); R&S®VSE-K70P (BER PRBS); R&S®VSE-K10 (GSM); R&S®VSE-K72 (3GPP FDD); R&S®VSE-K100 (EUTRA/LTE FDD); R&S®VSE-K102 (EUTRA/LTE advanced и MIMO); R&S®VSE-K104 (EUTRA/LTE TDD); R&S®VSE-K106 (EUTRA/LTE NB-IoT); R&S®VSE-K144 (5G NR); R&S®VSE-K175 (O-RAN); R&S®VSE-K91 (IEEE 802.11a/b/g); R&S®VSE-K91P (IEEE 802.11p); R&S®VSE-K91N (IEEE 802.11n); R&S®VSE-K91AC (IEEE 802.11ac); R&S®VSE-K91AX (IEEE 802.11ax); R&S®VSE-K149 (HRP UWB)
Аппаратный ключ лицензии
- R&S®FSPC
Аппаратный ключ плавающей лицензии
- R&S®FSPC-FL
Сопровождение ПО
- R&S®VSE-SWM
Смесители на гармониках
- FS-Z60 (40-60 ГГц); FS-Z75 (50-75 ГГц); FS-Z90 (60-90 ГГц); FS-Z110 (75-110 ГГц); FS-Z140 (90-140 ГГц); FS-Z170 (110-170 ГГц); FS-Z220 (140-220 ГГц); FS-Z325 (220-325 ГГц)
Интеллектуальный источник шума
- R&S®FS-SNS18 (10-18 ГГц); R&S®FS-SNS26 (10-26,5 ГГц); R&S®FS-SNS40 (100 МГц-40 ГГц); R&S®FS-SNS55 (100 МГц-55 ГГц); R&S®FS-SNS67 (100 МГц-55 ГГц); R&S®FS-SNS90 (60-90 ГГц); R&S®FS-SNS110 (75-110 ГГц)
Особенность
ОПИСАНИЕ
Rohde & Schwarz FSW — это высокоэффективный цифровой лабораторный анализатор спектра и сигналов, предназначенный для решения сложных задач в области радиоэлектроники. Прибор обладает широкой внутренней полосой анализа, позволяющей характеризовать широкополосные компоненты и системы связи. Низкий уровень фазового шума делает его подходящим для разработки высокоэффективных генераторов, используемых, например, в радиолокации.
Анализатор оснащен 12,1-дюймовым мультисенсорным дисплеем под управлением Windows 10, что обеспечивает удобство работы и возможность одновременного отображения нескольких окон измерений. Диапазон частот моделей FSW варьируется от 2 Гц до 85 ГГц (с опцией R&S®FSW-B90G до 90 ГГц), а полоса анализа в реальном времени достигает 800 МГц. Поддерживается широкий спектр опций для расширения функциональности, включая различные полосы анализа (до 8312 МГц), ВЧ-предусилители, электронные аттенюаторы и прецизионные опорные источники.
Прибор поддерживает анализ физических уровней современных стандартов связи, таких как 5G NR, LTE, WLAN, а также спутниковых стандартов. Он также включает функции для анализа радиолокационных и автомобильных радарных сигналов, анализа переходных процессов и ЛЧМ-сигналов (FMCW) до 5 ГГц. Возможность обнаружения кратковременных помех в наносекундном диапазоне и векторный анализ цифровых модуляций до битового уровня делают его универсальным инструментом для инженеров и исследователей.
Дополнительные опции включают программное обеспечение R&S®VSE для анализа сигналов на ПК, различные смесители на гармониках для расширения частотного диапазона до 325 ГГц, а также интеллектуальные источники шума. Анализатор также предлагает специализированные приложения для измерений GSM, CDMA2000, Bluetooth, WLAN, фазового шума, коэффициента шума и других параметров, что позволяет адаптировать его под конкретные задачи.
Особенности анализатора спектра и сигналов Rohde & Schwarz FSW:
• Низкий уровень фазового шума и высокая чувствительность;
• Встроенная полоса анализа до 8,3 ГГц;
• Ширина полосы анализа в реальном времени до 800 МГц;
• Регистратор SCPI для автоматизации;
• Высокий динамический диапазон и превосходные характеристики EVM;
• Плоский мультитач-дисплей 12,1″ с поддержкой Windows 10;
• Одновременное отображение нескольких окон измерений;
• Поддержка анализа физических уровней 5G NR, LTE, WLAN и спутниковых стандартов;
• Функции анализа радиолокационных и автомобильных радарных сигналов;
• Анализ переходных процессов и ЛЧМ-сигналов (FMCW) до 5 ГГц;
• Возможность обнаружения кратковременных помех в наносекундном диапазоне;
• Векторный анализ цифровых модуляций вплоть до уровня битов.
