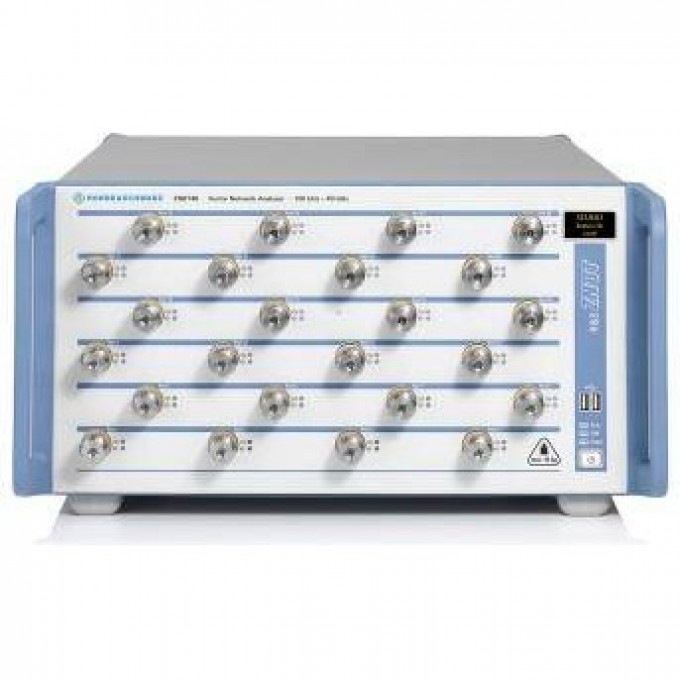

Векторный анализатор цепей ROHDE & SCHWARZ ZNBT 19886

Векторный анализатор цепей Rohde & Schwarz ZNBT — это многопортовое измерительное устройство, предназначенное для анализа цепей с количеством портов до 24. Прибор обеспечивает одновременное тестирование нескольких измеряемых устройств (ИУ) или одного ИУ с большим количеством портов. Модель ZNBT доступна в различных конфигурациях, включая R&S®ZNBT8 с диапазоном частот от 9 кГц до 8,5 ГГц и R&S®ZNBT20/ZNBT26/ZNBT40 с диапазонами от 100 кГц до 20 ГГц, 26,5 ГГц и 40 ГГц соответственно.

Устройство характеризуется широким динамическим диапазоном до 140 дБ и малым временем развертки, например, 2,1 мс для R&S®ZNBT8 и 2,5 мс для R&S®ZNBT20 при развертке по 201 точке. Анализатор оснащен до 24 полностью фазово-когерентными приемниками и поддерживает полосу промежуточной частоты (ПЧ) от 1 Гц до 10 МГц. Высокая температурная стабильность на уровне 0,01 дБ/°К обеспечивает точность измерений в различных условиях. Прибор поддерживает более 100 кривых и каналов, а также предлагает методы ручной и автоматической калибровки, оптимизированные для многопортовых устройств.

Векторный анализатор цепей R&S®ZNBT применяется в отраслях мобильной и беспроводной связи, а также в электронной промышленности для разработки и производства активных и пассивных многопортовых компонентов, таких как GPS, WLAN, Bluetooth® и модули клиентского уровня. Его характеристики позволяют эффективно анализировать фильтры базовых станций и другие высокоизбирательные компоненты. Устройство превосходит многопортовые системы на базе матричных коммутаторов благодаря высокой степени интеграции и компактности, занимая столько же места в стойке, сколько и R&S®ZNB при 24 портах.

Анализатор совместим со всеми векторными анализаторами цепей из семейств R&S®ZVA/R&S®ZVT и R&S®ZNx. Прибор поставляется с гарантией 12 месяцев и имеет сертификат CE. Доставка осуществляется от 3 рабочих дней до склада в DE. Поддерживается дистанционное управление и легкая интеграция в автоматизированные испытательные системы.
