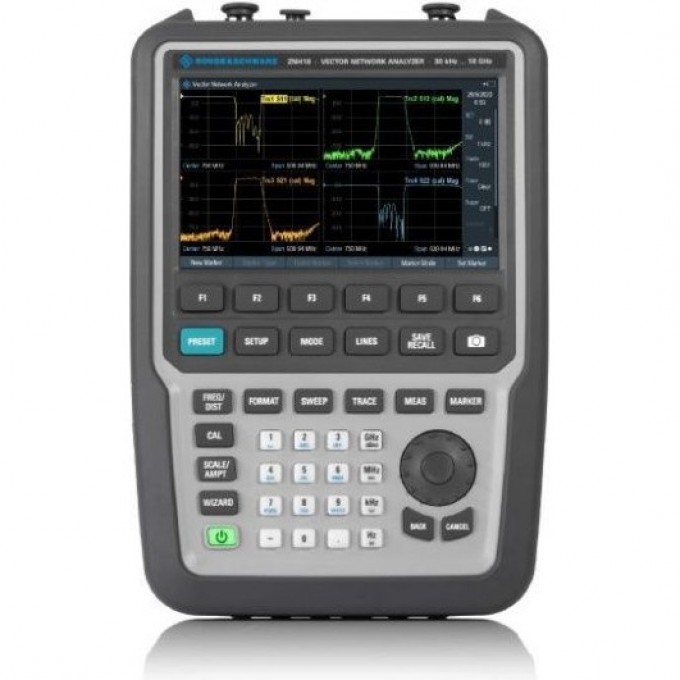

Векторный анализатор цепей портативный ROHDE & SCHWARZ ZNH 29C000414

Rohde & Schwarz ZNH — это полноценный двухпортовый портативный векторный анализатор цепей, предназначенный для выполнения однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Устройство оснащено сенсорным интерфейсом и меню обзора конфигурации для эффективной подготовки к измерениям. Несмотря на компактные размеры, анализатор ZNH обладает высокими рабочими характеристиками и предоставляет все необходимые функции для полевых и лабораторных измерений.

Анализатор ZNH имеет архитектуру с четырьмя приемниками, включающую специализированные эталонные и измерительные приемники на портах 1 и 2. Это обеспечивает поддержку дополнительных типов калибровки, таких как калибровка UOSM (неизвестная перемычка, ХХ, КЗ и согласованная нагрузка), что полезно для исследуемых устройств с различными типами входных или выходных разъемов. Диапазон частот составляет от 30 кГц до 4/8/18/26,5 ГГц, динамический диапазон до 100 дБ (тип.), а также низкий уровень шума и фазового шума.

Управление анализатором осуществляется через мультисенсорный экран с поддержкой стандартных жестов, а также с помощью клавиш и поворотной ручки. Для дистанционного управления доступны бесплатные приложения для ПК, Android и iOS. Мастер измерений упрощает процесс тестирования за счет автоматических тестовых последовательностей. Базовый блок выполняет измерения расстояния до места повреждения, однопортовые измерения потерь в кабеле, измерения характеристик отражения, потерь при распространении сигнала и четырех S-параметров (S11, S12, S21, S22).

Дополнительные функции доступны в виде программных опций, которые можно заказывать независимо. В комплект поставки могут входить различные принадлежности, такие как калибровочные комплекты, измерительные кабели, аттенюаторы, адаптеры, аккумуляторные батареи, зарядные устройства, транспортные кейсы и датчики мощности.

• Диапазон частот от 30 кГц до 4/8/18/26,5 ГГц;
• Однопортовые измерения кабелей и антенн в базовой комплектации;
• Измерение S-параметров (S11, S12, S21, S22) в базовой комплектации;
• Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн;
• Антибликовый дисплей, компактные размеры, защищенный корпус (IP51);
• Архитектура с четырьмя приемниками для поддержки дополнительных типов калибровки, включая UOSM;
• Широкий диапазон частот для поддержки широкого спектра приложений;
• Высокий динамический диапазон до 100 дБ (тип.) для измерения больших колебаний уровня;
• Высокая точность благодаря низкой амплитуде шума (СКЗ) от 0,0015 дБ до 0,0040 дБ (тип.) и низкому уровню фазового шума (СКЗ) от 0,02° до 0,04° (тип.);
• Встроенный ступенчатый аттенюатор приемника на обоих портах, регулируемый с шагом 5 дБ в диапазоне от 0 до 15 дБ;
• Мультисенсорный экран с поддержкой стандартных жестов управления;
• Поддержка дистанционного управления через бесплатные приложения для ПК, Android и iOS;
• Мастер измерений для упрощения настройки и автоматизации тестовых последовательностей;
• Клавиши и поворотная ручка для управления, удобные для работы в перчатках;
• Меню обзора конфигурации для быстрой настройки параметров измерения;
• Измерение расстояния до места повреждения;
• Однопортовое измерение потерь в кабеле;
• Измерение характеристик отражения;
• Измерение потерь при распространении сигнала;
• Четыре S-параметра (S11, S12, S21, S22);
• Возможность заказа дополнительных функций в виде независимых опций.
