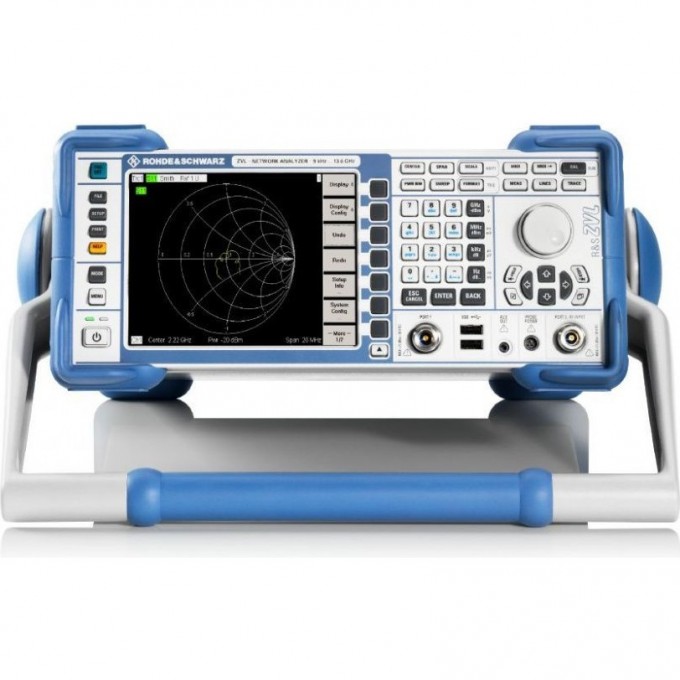

Векторный анализатор цепей ROHDE & SCHWARZ ZVL от 9 кГц до 13.6 ГГц ZVL13

Rohde & Schwarz ZVL — это цифровой векторный анализатор электрических цепей, разработанный для точного измерения параметров сигналов, включая амплитуду, фазу и сопротивление тестируемых устройств. Модель ZVL13 обеспечивает диапазон частот от 9 кГц до 13.6 ГГц, что делает ее применимой для широкого круга задач в радиотехнике и электронике. Прибор оснащен функциями спектрального анализа, расширяющими его возможности.

Анализатор ZVL обладает динамическим диапазоном более 115 дБ при полосе 10 Гц и выходной мощностью до +10 дБм. Время измерения для 201 точки составляет менее 75 мс, а передача данных занимает 1.5 мс по протоколу RSIB через локальную сеть 100 Мбит/с. Прибор поддерживает до 4001 точки измерения на кривую и имеет ступенчатые аттенюаторы приемника от 0 до 30 дБ. Управление осуществляется с передней панели или с помощью мыши.

Устройство подходит для использования в телевизионной промышленности, а также для разработки, производства, тестирования и обслуживания вещательного оборудования. Оно позволяет измерять параметры усилителей, устройств с высокой выходной мощностью, мощность в текущем и соседних каналах, а также занимаемую полосу частот. Поддерживается измерение S-параметров, импеданса, адмиттанса, стабильности и уровня шума.

Анализатор работает под управлением операционной системы Windows XP Embedded. Он поддерживает экспорт снимков экрана и кривых в различных форматах, а также подключение внешних датчиков с функцией Plug & Play. Доступны различные виды представления данных, включая диаграмму Смита, полярную диаграмму, амплитуду и фазу, действительную и мнимую части, групповую задержку и коэффициент стоячей волны по напряжению. Дистанционное управление возможно через LAN.

• Измерение параметров усилителей;
• Измерение устройств с высокой выходной мощностью (аттенюатор);
• Измерение мощности в текущем и соседних каналах;
• Измерение занимаемой полосы частот;
• Интегральная функция распределения амплитуды сигнала;
• Измерение S-параметров, импеданса и адмиттанса;
• Измерение стабильности и уровня шума в полосе;
• Широкий динамический диапазон;
• Интегрированный ступенчатый аттенюатор и шумовой маркер;
• Двунаправленные измерения;
• До 32 001 точек на одной кривой;
• Управление с передней панели или мышью;
• Функция спектрального анализа;
• Экспорт снимков экрана и кривых в различных форматах;
• Поддержка подключения датчиков;
• Plug & Play: автоматическое определение и настройка устройства;
• Различные виды представления данных: диаграмма Смита, полярная диаграмма, амплитуда и фаза, действительная и мнимая части, групповая задержка, коэффициент стоячей волны по напряжению;
• Дистанционное управление через LAN.
