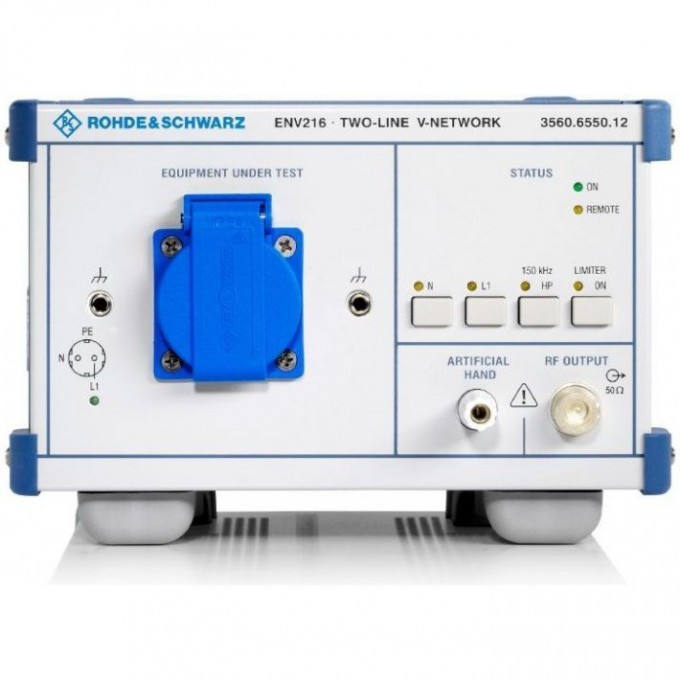

Двухпроводный V-образный эквивалент сети питания ROHDE & SCHWARZ ENV216 29C000009

Двухпроводный V-образный эквивалент сети питания Rohde & Schwarz ENV216 разработан в соответствии с требованиями стандартов CISPR 16-1-2 и EN 55016-1-2 для V-образных сетей. Устройство имитирует импеданс (50 мкГн + 5 Ом) || 50 Ом в диапазоне частот от 9 кГц до 30 МГц, а также соответствует ANSI C63.4 в диапазоне от 150 Гц до 30 МГц. Эквивалент оснащен гнездом с защитным заземляющим контактом для подключения испытываемого оборудования.

Данный эквивалент сети применяется для проведения испытаний различных устройств на электромагнитную совместимость. Доступны различные модели с системами разъемов, адаптированными под стандарты разных стран. Компактная конструкция и малый вес R&S ENV216 обеспечивают удобство при частом изменении способа применения, что делает его подходящим для измерения напряжений помех в однофазном испытываемом оборудовании.

Устройство обеспечивает предельно допустимую мощность до 16 А, что зависит от конкретной модели и региональных стандартов. Калибровка эквивалента осуществляется в соответствии с требованиями CISPR 16-1-2, гарантируя точность и надежность измерений. Поддерживаются стандарты CISPR, EN, VDE, ANSI, FCC Часть 15 и MIL-STD-461.

Для подключения к измерительному оборудованию доступны различные кабели управления, такие как R&S EZ-21 для ESU/ESCI/ESPI/ESIB/ESxS/EPL1000 и FPL1000, а также R&S EZ-29 для ESW, ESR, ESRP, ESL, FSW/FSVx. Длина кабелей может составлять 3 или 10 метров, что обеспечивает гибкость в организации измерительного стенда.

• Диапазон частот от 9 кГц до 30 МГц;
• Предельно допустимая мощность до 16 A (зависит от страны);
• Имитируемый импеданс (50 мкГн + 5 Ом) || 50 Ом согласно CISPR 16-1-2;
• V-образный эквивалент сети питания согласно CISPR, EN, VDE, ANSI, FCC Часть 15 и MIL-STD-461;
• Калибровка в соответствии с CISPR 16-1-2.
