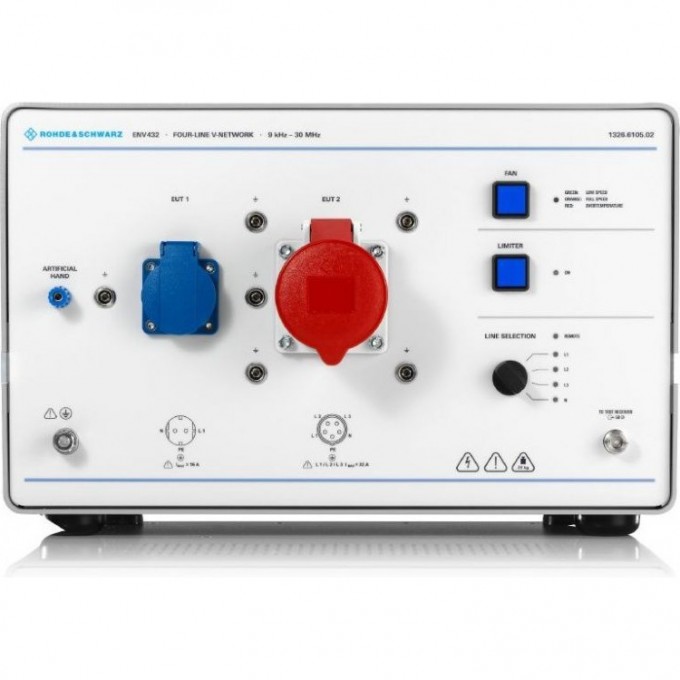

Четырехпроводный V-образный эквивалент сети питания ROHDE & SCHWARZ ENV432 29C000010

Rohde & Schwarz ENV432 — это четырехпроводный V-образный эквивалент сети питания, разработанный для проведения измерений электромагнитной совместимости (ЭМС). Он соответствует требованиям стандартов CISPR 16‑1‑2, EN 55016-1-2 и ANSI C63.4, обеспечивая имитируемый импеданс (50 мкГн + 5 Ом) || 50 Ом в широком диапазоне частот от 9 кГц до 30 МГц.

Устройство оснащено двумя типами разъемов для подключения испытываемого оборудования (EUT): гнездом Schuko (EUT 1) и гнездом CEE 32 A (EUT 2). Выбор фазы V-образной сети может осуществляться вручную с помощью переключателя на передней панели или автоматически через управляющие входы TTL, совместимые с современными измерительными приемниками Rohde & Schwarz.

R&S ENV432 предназначен для использования в испытательных лабораториях и центрах сертификации, где требуется точное и воспроизводимое измерение кондуктивных помех. Его соответствие международным стандартам, таким как CISPR, EN, VDE, ANSI, FCC Часть 15 и MIL-STD-461, делает его универсальным инструментом для различных отраслей промышленности.

В комплект поставки могут входить различные кабели управления, такие как R&S EZ-21 и R&S EZ-29, обеспечивающие подключение к широкому спектру измерительных приемников Rohde & Schwarz, включая серии ESU, ESCI, ESPI, ESIB, ESxS, EPL1000, FPL1000, ESW, ESR, ESRP, ESL, FSW/FSVx.

• Диапазон частот от 9 кГц до 30 МГц;
• Предельно допустимая мощность до 32 A, постоянный ток;
• Имитируемый импеданс (50 мкГн + 5 Ом) || 50 Ом согласно CISPR 16-1-2;
• V-образный эквивалент сети питания согласно CISPR, EN, VDE, ANSI, FCC Часть 15 и MIL-STD-461;
• Калибровка в соответствии с CISPR 16-1-2.
