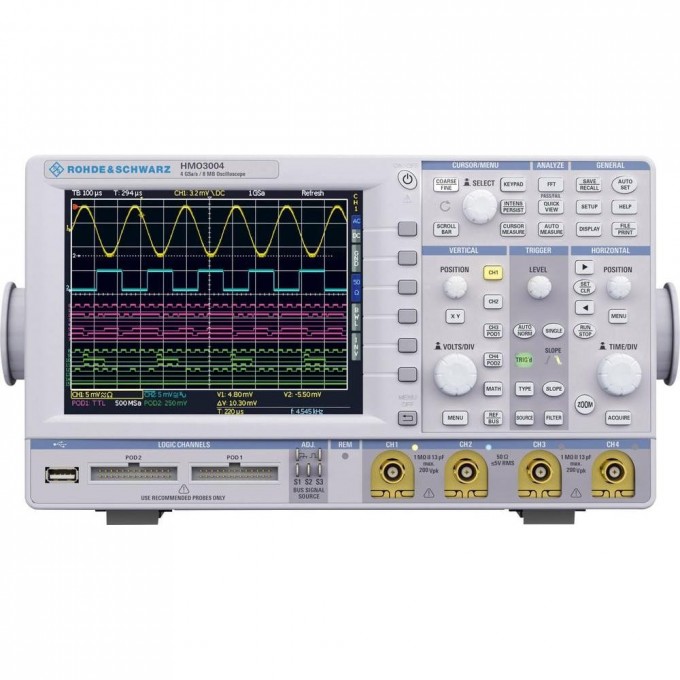

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ 500 МГц HMO3054
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой осциллограф Rohde & Schwarz HMO3054 предназначен для исследования формы сигналов, а также измерения их амплитудных и временных параметров с отображением результатов на встроенном экране. Модель HMO3054 имеет четыре аналоговых канала и полосу пропускания до 500 МГц. Прибор применяется для настройки, ремонта и разработки радиоэлектронной аппаратуры, а также в исследовательских и испытательных работах.
Осциллограф обеспечивает частоту дискретизации 2 Гвыб/с на канал (или 4 Гвыб/с на один канал) и глубину памяти до 8 Мточек на канал. Поддерживается режим сегментированной памяти до 1000 сегментов и масштабирование фрагментов памяти до 250 000:1. Прибор оснащен функцией смешанных сигналов (MSO, опционально) с возможностью подключения 8 или 16 логических каналов и поддержкой аппаратного декодирования шин I²C, SPI, UART/RS-232, CAN и LIN.
Встроенные функции включают 28 автоматических измерений, математические операции (сложение, вычитание, умножение, деление, БПФ), анализ спектра, статистику, редактор формул, 6-разрядный частотомер, 3-разрядный цифровой вольтметр и генератор кодовых последовательностей. Управление осциллографом возможно как вручную, так и дистанционно через USB, а также опционально через GPIB и LAN.
Цветной ЖК-дисплей диагональю 16,5 см (6,5″) с разрешением 640×480 пикселей обеспечивает четкую индикацию результатов измерений. Интерфейсы USB-host (тип A) и USB-Device (тип B) входят в стандартную комплектацию, опционально доступны Ethernet (RJ-45), RS-232 и IEEE-488 (GPIB).
• Дискретизация 4 Гвыб/с в реальном времени;
• Глубина памяти до 8 млн точек на канал;
• Масштабирование до 250 000:1;
• Опциональный режим сегментированной памяти;
• Режим смешанных сигналов (MSO) — 8 или 16 логических каналов;
• Декодирование шин: I²C, SPI, UART/RS-232, CAN, LIN (опция);
• 8 пользовательских маркеров для навигации;
• Контроль по маске (годен/не годен);
• 28 автоматических измерений;
• Математические функции и статистика;
• Редактор формул;
• Относительные курсорные измерения;
• Анализ спектра (БПФ);
• 6-разрядный частотомер;
• 3-разрядный цифровой вольтметр;
• Встроенный генератор кодовых последовательностей;
• Цветной ЖК-дисплей 16,5 см (6,5″).
