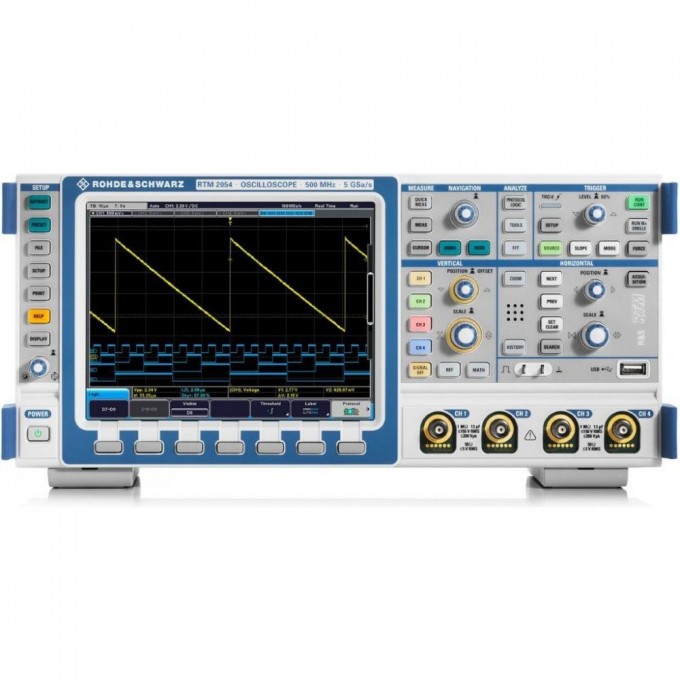

Осциллограф цифровой ROHDE & SCHWARZ RTM2054 четырехканальный 500 МГц R&S-RTM2054 R&S-RTM2054

Осциллограф R&S RTM2054 производства компании Rohde & Schwarz представляет собой портативное цифровое устройство настольного типа. Он предназначен для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Модель RTM2054 позволяет эффективно обнаруживать аномалии сигналов, а также поддерживает декодирование протоколов последовательных шин и имеет широкие возможности синхронизации для выявления редких событий в сигналах.

Устройство оснащено гибкой системой сбора информации, включающей детектирование, арифметические операции и интерполяцию. Большой объём внутренней памяти предназначен для хранения отсчётов. Встроенный режим «Smooth» обеспечивает сглаживание шумных и непериодических сигналов. Для анализа сигналов предусмотрены функции масштабирования, маркерных измерений, быстрого измерения «Quickmeas» с непрерывным обновлением на экране, автоматических и курсорных измерений, математическая обработка сигналов, анализ в частотной области (быстрое преобразование Фурье), частотные фильтры (высокие и низкие) и тестирование на соответствие маске («masktest»). Органы управления имеют цветную маркировку для визуальной связи с каналами.

Осциллограф поддерживает современные интерфейсы передачи данных: два USB-хоста (один для передачи снимков экрана и настроек, второй для дистанционного управления), LAN и GPIB (опционально). Наличие DVI-D-выхода позволяет подключать внешний монитор или проектор. Функция «виртуального экрана» позволяет одновременно просматривать аналоговые и логические сигналы, расширяя экран до 20 делений. Поворотная ручка обеспечивает перемещение видимой секции экрана без потери общей картины. Многоуровневая функция пошаговой отмены и повтора помогает восстанавливать последние настройки. ЖК-монитор высокого разрешения с диагональю 21,3 см обеспечивает чёткое отображение всех характеристик сигналов.

Устройство имеет многоязычный интерфейс, включая русский, английский, немецкий, испанский, французский, японский, корейский, традиционный и упрощённый китайские языки.

• Двухканальный режим работы XY для оптимального обзора сигналов;
• Функция сглаживания «Smooth» для шумных сигналов;
• Быстрое измерение Quickmeas с непрерывным обновлением на экране;
• Анализ сигналов в частотной области с быстрым преобразованием Фурье;
• Возможность тестирования на соответствие маске («masktest»);
• Функция «виртуального экрана» для одновременного просмотра аналоговых и логических сигналов;
• Цветная маркировка органов управления для визуальной связи с каналами;
• Многоуровневая функция пошаговой отмены и повтора;
• Поддержка современных интерфейсов передачи данных: USB, LAN, GPIB (опционально), DVI-D.
