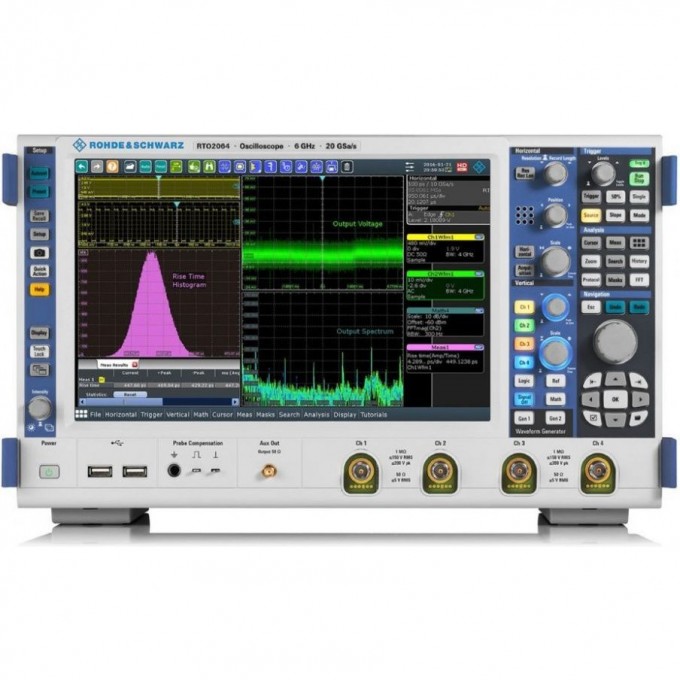

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTO2024 600 МГц 10 ГВыб/с R&S-RTO2024 R&S-RTO2024

Артикул: R&S-RTO2024

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB, LAN, (опция GPIB)

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 4

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 6000

Разрешение дисплея

- 1280×800

Масса

- 9,6 кг

Потребляемая мощность

- 450 Вт

Разрешение

- 8 бит (до 16 бит в режиме HiRes, опц. –К17)

Погрешность временной развертки

- +/-5×10 -6 (опционально (-В4) +/-0,02×10 -6 )

Диапазон временной развертки

- От 25 пс/дел до 10’000 с/дел

Курсорные измерения

- Амплитудные, временные. Режим работы: установка вручную или фиксация на осциллограмме

Максимальная входная частота для логических каналов

- 400 МГц

Время нарастания переходной характеристики (расчетное)

- 510 пс

Диапазон значений коэффициента отклонения по вертикали

- 50 Ω от 1 мВ/дел до 1 В/дел 1 МΩ от 1 мВ/дел до 10 В/дел

Вертикальное разрешение

- 8 бит (до 16 бит в режиме HiRes, опц. –К17)

Скорость обновления

- Более 1 млн. осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- До 4 расчетных осциллограмм. Создание сложных математических выражений с использованием: математических функций, логических операторов, операторов отношений, БПФ, цифровые фильтры, специальные функции

Питание

- 100-240 В, 50-60 Гц

Частота дискретизации аналоговых каналов

- Макс. 10 ГВыб/с на каждый канал

Габаритные размеры (Ш-В-Г)

- 427-249-204 мм

Число аналоговых каналов

- 2 / 4

Число логических каналов

- 16 (опция RTO-B1)

Полоса пропускания аналоговых каналов

- 600 МГц

Импеданс (аналоговые каналы)

- 50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ

Импеданс (логические каналы)

- 100 кΩ +/-2%, 4 пФ

Максимальное входное напряжение (аналоговые каналы)

- 5 В СКЗ (50 Ω); 150 В СКЗ / 200 В пик (1 МΩ)

Максимальное входное напряжение (логические каналы)

- +/-40 В пик

Частота дискретизации (аналоговые каналы)

- Макс. 10 ГВыб/с на каждый канал

Частота дискретизации (логические каналы) т

- 16 х 5 ГВыб/с

Глубина памяти (2-канальные модели)

- 50 Мточек на 2-х каналах / 100 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале

Глубина памяти (4-канальные модели)

- 50 Мточек на 4-х / 100 Мточек на 2-х / 200 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале

Эффективное количество бит АЦП

- > 7.0 бит (измер.) (При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительнопропускания)

Категории измерений

- Амплитуда, время, глазковая диаграмма, спектр, джиттер

Гистограммы

- Вертикальные (амплитудные), горизонтальные (временные/частотные)

Тестирование по маске (Критерий годен / не годен)

- До 8 независимых масок. Возможность создать или загрузить маску и выбрать определенное действие в случае успешного или неудачного тестирования

Цветовая схема

- Предустановленные (стандартные) или устанавливаемые пользователем таблицы цветов

Послесвечение

- В интервале от 50 мс до 50 с

Габаритные размеры (Ш-В-Г), мм

- 427-249-204

Частота дискретизации (логические каналы)

- 16 х 5 ГВыб/с

Число каналов

- 4

Диагональ экрана

- 12,1″ (30,7 см), сенсорный

Особенность

- Цифровые четырехканальные

Частота дискретизации

- 4

Полоса пропускания

- 2 ГГц

ОПИСАНИЕ

Осциллограф Rohde & Schwarz RTO2024 — это высокопроизводительное портативное цифровое устройство настольного типа, предназначенное для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Он сочетает в себе точность измерений и функциональность, поддерживая анализ сигналов во временной и частотной областях, а также логический и протокольный анализ. Устройство оснащено сенсорным ЖК-монитором с диагональю 12,1 дюйма (30,7 см) и разрешением 1280×800 пикселей.

Модель RTO2024 обладает четырьмя аналоговыми каналами с полосой пропускания 600 МГц и частотой дискретизации до 10 ГВыб/с на каждый канал. Вертикальное разрешение составляет 8 бит, с возможностью расширения до 16 бит в режиме HiRes. Глубина памяти для 4-канальных моделей достигает 50 Мточек на канал, с опциональным расширением до 2 Гточек на один канал. Технология SmartGrid позволяет одновременно отображать несколько осциллограмм, а система «зонального» запуска (до 8 произвольных зон) активирует триггер при пересечении или непересечении сигнала с заданной областью, что ускоряет поиск сбоев и переходных процессов.

Осциллограф подходит для инженеров-разработчиков, исследователей и специалистов по тестированию, которым требуется точный и многофункциональный инструмент для работы с высокочастотными сигналами. Он обеспечивает детальный анализ захваченных сигналов, быстрое преобразование Фурье (БПФ), построение гистограмм и тестирование по маске (MaskTest). Интерфейсы USB и LAN обеспечивают удобство подключения и интеграции в измерительные системы.

Прибор питается от сети 100-240 В с частотой 50-60 Гц и потребляет до 450 Вт. Габаритные размеры составляют 427x249x204 мм, а масса — 9,6 кг. В комплект поставки входит осциллограф Rohde & Schwarz RTO2024.

Особенности осциллографа Rohde & Schwarz RTO2024:

• Высокая частота дискретизации (макс. 10 ГВыб/с на каждый канал);
• Широкий динамический диапазон;
• Высокая пропускная способность (600 МГц);
• Сенсорное управление (диагональ 12,1″, разрешение 1280×800);
• Скорость обновления до 1 000 000 осциллограмм/с;
• Детальный анализ захваченных сигналов;
• Быстрый доступ к настройкам и инструментам;
• Низкий уровень собственных шумов;
• Зональный запуск (K19);
• Спектральный анализ;
• Протоколирование измерений;
• Математическая обработка сигналов;
• Быстрое преобразование Фурье (БПФ);
• Построение гистограмм;
• MaskTest — тест по маске.
