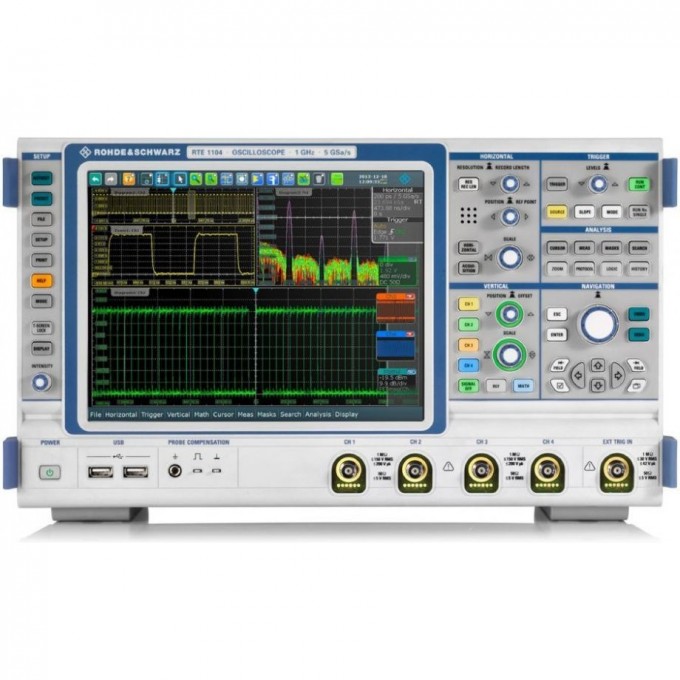

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTE1034 350 МГц R&S-RTE1034 R&S-RTE1034

Цифровой четырехканальный осциллограф Rohde & Schwarz RTE1034 предназначен для тестирования, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Устройство является портативным и настольным, обладает полосой пропускания 350 МГц и частотой дискретизации до 5 Гвыб/с на каждом канале в реальном времени. Модель оснащена сенсорным ЖК-экраном с диагональю 26,4 см и вертикальным разрешением 16 бит.

Осциллограф RTE1034 обеспечивает высокую производительность и точность измерений. Он способен собирать данные со скоростью до 1 000 000 осциллограмм в секунду и имеет объём памяти 10 млн отсчётов на канал. Поддерживаются функции математической обработки сигналов, БПФ, масштабирования и MaskTest. Управление осуществляется через сенсорный экран.

Прибор подходит для использования в лабораториях, на производстве, при отладке радиоэлектронной аппаратуры и в учебных заведениях. Входной импеданс составляет 50 Ом или 1 МОм, чувствительность варьируется от 500 мкВ/дел до 10 В/дел. Диапазон временной развертки от 50 пс/дел до 50 с/дел обеспечивает гибкость при работе с различными сигналами.

Осциллограф оснащен интерфейсами USB (2.0 и 3.0), LAN и DVI-D для подключения внешнего монитора. Габаритные размеры составляют 427 × 249 × 204 мм, а масса без опций — 8,6 кг.

• Емкостной сенсорный ЖК-монитор с диагональю 26,4 см;
• Функция SmartGrid: отображение нескольких осциллограмм одновременно;
• HD-режим с вертикальным разрешением АЦП 16 бит;
• Минимальный уровень собственных шумов;
• Функции QuickMeas и FingertipZoom для быстрого анализа сигналов;
• Большой объём встроенной памяти: 10 млн отсчётов на канал;
• Уникальная система синхронизации и многочисленные виды запуска развёртки;
• Высокоскоростной сбор данных: до 1 000 000 осциллограмм в секунду;
• Функции спектрального анализа, масштабирования, математической обработки сигналов и тестирования по маске (MaskTest).
