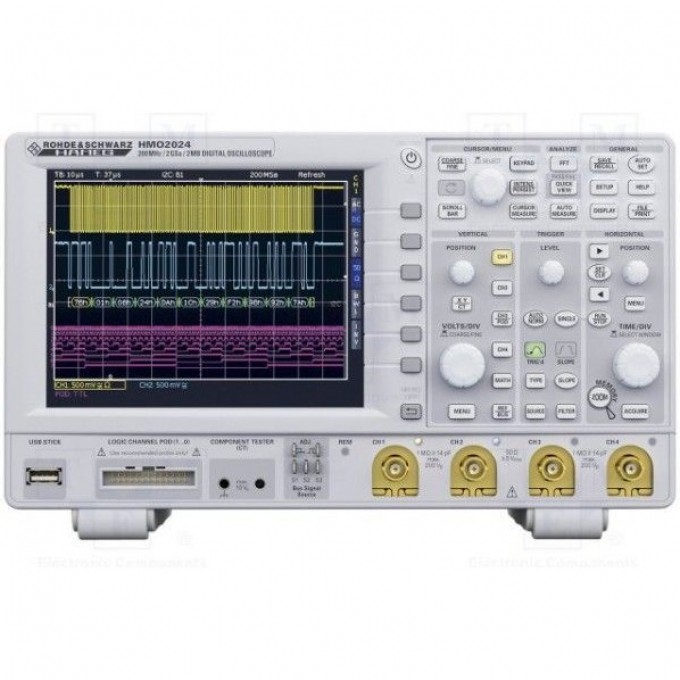

Цифровой осциллограф ROHDE & SCHWARZ HMO2024 4 канала 150 МГц R&S-HMO2024 R&S-HMO2024

Артикул: R&S-HMO2024

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB-A, DVI-D, опционально USB/RS-232/LAN/GPIB

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 1

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 150

Разрешение дисплея

- 640х480 пикселей (VGA Color TFT)

Масса

- <2,5 кг

Дисплей

- ЖК, широкий угол обзора

Разрешение

- 640х480 пикселей (VGA Color TFT)

Погрешность временной развертки

- 50×10-6

Объем памяти

- 1 млн точек на канал

Диапазон временной развертки

- От 2 нс/дел до 50 с/дел

Автоматические измерения

- 28 измерений, разбитыхкатегориям времени и амплитуды

Время нарастания переходной характеристики (расчетное)

- <5 нс

Диапазон значений коэффициента отклонения по вертикали

- От 1 мВ/дел до 10 В/дел

Импеданс аналоговые каналы

- 1 МΩ, 14 пФ +/-2 пФ

Импеданс логические каналы

- 100кΩ, <4 пФ

Скорость обновления

- До 2’000 осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- Пользовательские выражения, редактор формул

Габаритные размеры (Ш-В-Г)

- 285-175-140 мм

Разрядность АЦП

- 8 бит (до 10 бит в режиме HiRes)

Количество аналоговых каналов

- 4

Диагональ дисплея

- 16,5 см (6,5”)

Частота дискретизации (аналоговые каналы)

- 4 х 1 ГВыб/с, 2 х 2 ГВыб/с

Цветовая схема

- 256 цветов

Габаритные размеры (Ш-В-Г), мм

- 285-175-140

Частота дискретизации (логические каналы)

- 8 х1 ГВыб/с

Количество логических каналов

- 8 (с пробником HO3508)

Полоса пропускания (при коэффициенте отклонения ≥ 5 мВ/дел)

- 70 МГц

Полоса пропускания (при коэффициенте отклонения ≤ 2 В/дел)

- 20 МГц

Максимальное входное напряжение аналоговых каналов

- 200 В (DC + пик AC)

Максимальное входное напряжение логических каналов

- 40 В (DC + пик AC)

Функция ZOOM

- До 50’000: 1

Виды запуска

- Фронту,спаду,фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

Статистика

- Минимальное/максимальное значение, Стандартное отклонение

Курсоры

- Амплитудные, временные

Частотомер

- 6 разрядов

Параметры тестового сигнала

- 10 Впик, 10 мАпик, 50 Гц/ 200 Гц

Диагональ

- 16,5 см (6,5”)

Время нарастания переходной характеристики

- <5 нс

Особенность

- Цифровые

Частота дискретизации

- 4

Глубина памяти

- 4 х 1 млн.точек, 2 х 2 млн.точек

Полоса пропускания

- 150 МГц

ОПИСАНИЕ

Цифровой осциллограф Rohde & Schwarz HMO2024 предназначен для анализа, контроля и измерения электрических сигналов. Прибор оснащен 4 аналоговыми каналами с полосой пропускания 150 МГц и частотой дискретизации 4 ГВыб/с. Объем памяти составляет 1 млн точек на канал, что позволяет фиксировать длительные сигналы. Разрядность АЦП — 8 бит, с возможностью расширения до 10 бит в режиме HiRes.

Осциллограф оборудован ЖК-дисплеем с разрешением 640х480 пикселей и широким углом обзора. Поддерживается функция ZOOM до 50’000:1 для детального изучения осциллограмм. Прибор имеет несколько режимов запуска, включая по фронту, спаду, длительности импульса и видеосигналу, а также 28 автоматических измерений с функцией статистики. Дополнительно предусмотрены курсорные измерения и математическая обработка сигналов.

Модель R&S HMO2024 подходит для использования в промышленных задачах, научно-исследовательских лабораториях и образовательных учреждениях. Компактные размеры (285x175x140 мм) и малый вес (менее 2,5 кг) обеспечивают удобство транспортировки и эксплуатации. Интерфейсы USB-A и DVI-D позволяют подключать внешние устройства и выводить изображение на внешний монитор.

В комплект поставки входит осциллограф R&S HMO2024. Дополнительные опции, такие как логический пробник HO3508 и интерфейсы USB/RS-232/LAN/GPIB, могут быть приобретены отдельно.

Особенности цифрового осциллографа Rohde & Schwarz HMO2024:

• Одновременный вывод нескольких сигналов на экран без переключения каналов;
• Повышенная чувствительность;
• Специализированные порты для подключения внешних устройств;
• Несколько режимов запуска для гибкой настройки анализа;
• Автоматическая оптимизация измерений в процессе анализа;
• Широкий угол обзора дисплея и регулируемая яркость подсветки;
• Тихая работа системы охлаждения;
• Задание и автоматический поиск событий пользователем;
• Минимальные шумы аналого-цифрового преобразователя;
• Компактность, эргономичный дизайн и небольшой вес.
