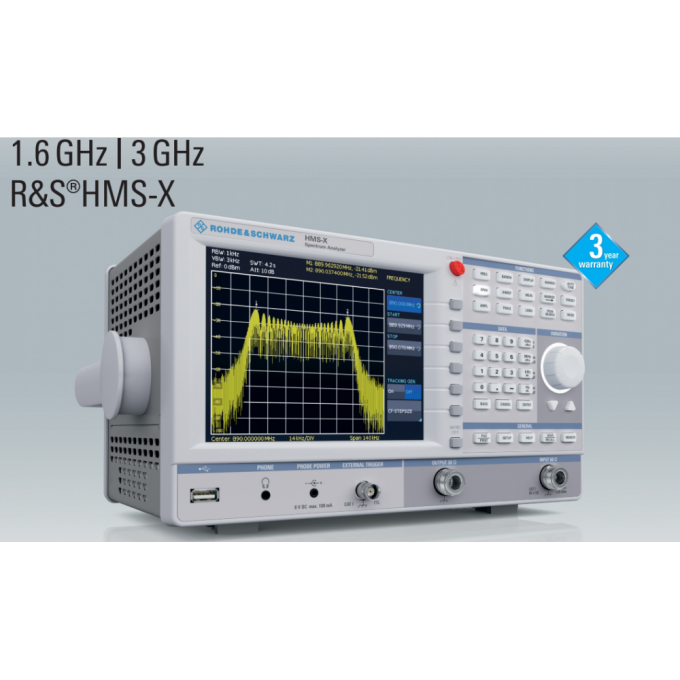

Анализатор сигналов и спектра цифровой ROHDE & SCHWARZ HMS-X

Артикул: HMS-X

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Диапазон частот

- 100 кГц…1,6 ГГц (с опцией HMS-3G: 100 кГц…3 ГГц)

Интерфейсы

- USB, Ethernet, GPIB

Вес

- Переносной

Режимы работы

- Спектроанализ, АЧХ, ЭМС-тест

Степень защиты

- Класс безопасности I (EN61010-1)

Погрешность измерения уровня

- <1,5 дБ, тип. 0,5 дБ

Габариты

- Компактные

Мощность, Вт

- 40

Количество каналов

- 1

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Частота дискретизации

- 4

Полоса пропускания, МГц

- 800

Масса

- 3,6 кг

Дисплей

- ЖК 6″ с подсветкой

Потребляемая мощность

- Макс. 40 Вт при 230 В, 50 Гц

Разрешение

- 1 Гц

Входной импеданс

- 50 Ом

Питание

- 105…253 В, 50/60 Гц, CAT II

Тип разъема

- Гнездо N-типа

Диапазон измерений

- Тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт

Выходной импеданс

- 50 Ом

Погрешность частоты

- Прецизионная, минимальная

Основной блок HMS-X

- 100 кГц…1,6 ГГц

С опцией HMS-3G

- 100 кГц…3 ГГц

Температурная стабильность

- ±2×10⁻⁶ (0…30°C)

Погрешность опорного генератора

- ±1×10⁻⁶ (за год)

Погрешность

- ±(частота x погрешность опорной частоты)

Отстройка 30 кГц (500 МГц, +20…30°C)

- <-85 дБн/Гц (с опцией HMS-EMC)

Отстройка 100 кГц (500 МГц, +20…30°C)

- <-100 дБн/Гц

Отстройка 1 МГц (500 МГц, +20…30°C)

- <-120 дБн/Гц

Полоса обзора = 0 Гц

- 20 мс…100 с

Полоса обзора > 0 Гц

- 20 мс…1000 с, мин. 20 мс/600 МГц

С опцией HMS-EMC

- 100 Гц…1 МГц с шагом 1–3, 200 кГц

≤300 кГц

- Тип. ±5%

1 МГц

- Тип. ±10%

Отображаемый диапазон

- От среднего уровня собственных шумов до +20 дБмВт

Макс. допустимый уровень пост. напряжения на ВЧ-входе

- 80 B

Максимальная мощность на ВЧ-входе

- 20 дБмВт, 30 дБмВт на ≤3 минуты

Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБ

- Тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка))

(расст. между сигналами ≤ 2 МГц)

- Тип. 60 дБ (+10 дБмВт TOI)

(расст. между сигналами >2 МГц)

- Тип. 66 дБ (тип. +13 дБмВт TOI)

(RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГ

- 95 дБмВт (тип. -104 дБмВт)

(RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГ

- С опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт)

С предусилителем

- Тип. -124 дБмВт (требуется опция HMS-EMC)

(оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц)

- <-80 дБмВт

(ур. смесит. ≤-40 дБмВт, отстройка >1 МГц)

- Тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G))

(ур. смесит. -40 дБмВт)

- Тип. -60 дБн

Опорный уровень

- 80…+20 дБмВт с шагом 1 дБ

Отображ. диапазон

- 100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC)

Логарифмич. масштаб

- ДБмВт, дБмкВ, дБмВ

Линейный масштаб

- Процент от опорного уровня (с опцией HMS-EMC)

Измеренные кривые

- 1 кривая и 1 кривая из памяти

Математические опера ции над кривыми

- A-B (кривая – сохраненная кривая), B-A

Детекторы

- Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC)

Количество маркеров

- 8

Маркерные функции

- Пиковый уровень, след. пик, минимум, центральная частота = частота маркера, частота, опорный уровень = уровень маркера, все маркеры -на пики

Виды маркеров

- Обычный (уровень и лог.), дельта-маркер, шумовой маркер

ВЧ-вход

- Гнездо N-типа

КСВН (10 МГц…1 ГГц/3 ГГц)

- Тип. <1,5

Выходной уровень

- 20…0 дБмВт, с шагом 1 дБ

Вход сигнала запуска и внешней оп. частоты

- Гнездо BNC, выбираемое

Напряжение запуска

- TTL

Опорная частота

- 10 МГц

Опорный уровень (50 Ом)

- 10 дБмВт

Напряжение питания для пробников поля

- 6 В пост. тока, макс. 100 мА (DIN-разъем, 2,5 мм)

Аудиовыход (наушники)

- 3,5 мм DIN-разъем

Демодуляция

- АМ и ЧМ (встроенный громкоговоритель)

Сохранение/ вызов из памяти

- 10 наборов настроек прибора

Режим запуска

- Ждущий, однократный, внешний

Диапазон рабочих температур

- +5…+40°C

Диапазон температур хранения

- 20…+70°C

Отн. влажность

- 5…80% (без конденсации)

Габариты (Ш x В x Г)

- 285 x 175 x 220 мм

Интермодуляционные искажения

- Тип. 66 дБ (+13 дБмВт TOI) при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт)

Отображаемый диапазон (логарифмический)

- 100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC)

Логарифмический масштаб

- ДБмВт, дБмкВ, дБмВ

Математические операции над кривыми

- A-B (кривая – сохраненная кривая), B-A

Сохранение/вызов из памяти

- 10 наборов настроек прибора

Относительная влажность

- 5…80% (без конденсации)

Особенность

- Сигналов и спектра цифровые

ОПИСАНИЕ

Цифровой анализатор сигналов и спектра Rohde & Schwarz HMS-X представляет собой бюджетное, но высокоточное решение для анализа спектральной составляющей сигналов. Прибор доступен в четырёх модификациях, что позволяет выбрать оптимальную конфигурацию. Он оснащён режимом обнаружения излучаемых помех для тестов электромагнитной совместимости (ЭМС) и функцией измерения амплитудно-частотной характеристики (АЧХ) при использовании встроенного следящего генератора.

Анализатор HMS-X имеет полосу пропускания 800 МГц (до 3 ГГц с опцией HMS-3G) и частоту дискретизации 4. Диапазон частот основного блока составляет 100 кГц…1,6 ГГц. Прибор обладает прецизионной, минимальной погрешностью частоты и температурной стабильностью ±2×10⁻⁶ (0…30°C). Погрешность опорного генератора составляет ±1×10⁻⁶ за год, а разрешение — 1 Гц. Устройство оснащено ЖК-дисплеем 6″ с подсветкой.

Интерфейсы USB, Ethernet и GPIB обеспечивают удобный обмен данными и возможность удалённого управления. Устройство поддерживает режимы спектроанализа, АЧХ и ЭМС-теста. Максимально допустимый уровень постоянного напряжения на ВЧ-входе составляет 80 В, а максимальная мощность — 20 дБмВт (30 дБмВт на ≤3 минуты). Прибор имеет компактные габариты 285 x 175 x 220 мм и массу 3,6 кг, что делает его переносным.

Анализатор Rohde & Schwarz HMS-X предназначен для разработки, отладки и тестирования электронного оборудования. Он подходит для диагностики систем беспроводной связи (UMTS, GSM, TETRA, DVB-T, Bluetooth, WLAN). В комплектацию входит основной блок HMS-X. Питание осуществляется от сети 105…253 В, 50/60 Гц, с максимальной потребляемой мощностью 40 Вт.

Особенности анализатора сигналов и спектра Rohde & Schwarz HMS-X:

• Испытания на ЭМС;
• Диагностика систем беспроводной связи (UMTS, GSM, TETRA, DVB-T, Bluetooth, WLAN);
• Режим измерения АЧХ с использованием следящего генератора;
• ЖК-дисплей 6″ с высоким качеством изображения;
• Подсветка экрана для работы в условиях недостаточного освещения;
• USB-порт на фронтальной панели для сохранения данных;
• Удалённое управление по Ethernet и GPIB.
