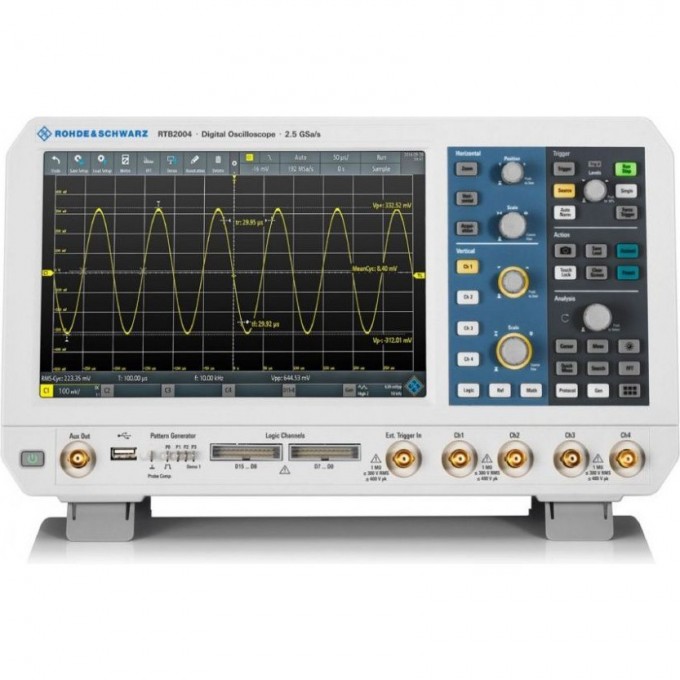

Осциллограф цифровой ROHDE & SCHWARZ RTB2000 300 МГц 4 канала 2.5 Гвыб/с 29C000263

Артикул: 29C000263

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Цифровые

Операционная система -

Встроенная

Интерфейсы -

USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дистанционного отображения и работы

Габариты -

Ш × В × Г

Мощность, Вт -

175

Количество каналов -

Дополнительные возможности -

USB-интерфейс

Тип -

Цифровой

Полоса пропускания, МГц -

300

Модели -

Полоса пропускания

Масса -

2.5 кг

Дисплей -

Цветной TFT-дисплей 10.1 дюйма (WXGA) (1280 × 800 пикселей), емкостной сенсорный

R&S®RTB-Z3 / 1333.1734.02 -

Мягкая сумка Предназначена для хранения осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 и принадлежностей

Полоса пропускания (-3 дБ) -

R&S®RTB2002/2004 (с опциями R&S®RTB-B2x1, R&S®RTB-B2x2 и R&S®RTB-B2x3)

Входная чувствительность -

От 1 мВ/дел до 5 В/дел

Память для собранных данных -

Стандартная; с опцией R&S®RTB-K15

Макс. скорость сбора данных -

50000 сигналов/с (300000 в режиме быстрой сегментированной памяти)

Стандартные типы запуска -

Фронту,длительности,видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p),шаблону,строке,последовательной шине

Чувствительность запуска -

Входная чувствительность > 5 мВ/дел: < 0.8 дел; 2 мВ/дел ≤ входная чувствительность < 5 мВ/дел: < 1.5 дел; входная чувствительность < 2 мВ/дел: < 2 дел

Погрешность временной развертки -

±2.5 чнм

Время нарастания -

5 нс, 3.5 нс, 1.75 нс, 1.15 нс

R&S®RT-ZH03 / 1333.0873.02 -

Пассивный высоковольтный пробник 250 МГц

R&S®RT-ZH10 / 1409.7720.02 -

Пассивный высоковольтный пробник 400 МГц

R&S®RT-ZH11 / 1409.7737.02 -

Пассивный высоковольтный пробник 400 МГц

R&S®RT-ZC02 / 1333.0850.02 -

Пробник тока для измерения переменного/постоянного тока, 20 кГц

R&S®RT-ZC03 / 1333.0844.02 -

Пробник тока, 100 кГц

R&S®RT-ZC10 / 1409.7750K02 -

Пробник тока, 10 МГц

R&S®RT-ZC20 / 1409.7766K02 -

Пробник тока, 100 МГц

Аналоговые каналы -

2; 4

Точность усиления по постоянному напряжению -

Входная чувствительность > 5 мВ/дел: ± 1.5% полной шкалы; входная чувствительность ≤ 5 мВ/дел: ± 2% полной шкалы

Амплитуда -

Высокое Z; 50 Ом

Смещение постоянной составляющей -

Высокое Z; 50 Ом

Произвольный -

Частота дискретизации; глубина памяти

R&S®RTB-Z1 / 1333.1728.02 -

Передняя крышка Защищает лицевую панель осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000

R&S®RTB-Z4 / 1335.9290.02 -

Транспортный кейс с колесиками для R&S®RTB

R&S®RT-ZA19 / 1335.7875.02 -

Кейс для принадлежностей (пробники и небольшие детали) для всех осциллографов Rohde&Schwarz

R&S®ZZA-RTB2K / 1333.1711.02 -

Держатель для монтажа в 19-дюймовую стойку для R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 высотой 5HU

R&S®RT-ZP05S / 1333.2401.02 -

Пассивный пробник, 500 МГц, 10:1

R&S®RT-ZP1X / 1333.1370.02 -

Пассивный пробник, 38 МГц, 1:1

R&S®RT-ZC31 / 1801.4932.02 -

Пробник тока, 120 МГц

R&S®RT-ZC30 / 1409.7772K02 -

Пробник тока, 120 МГц

R&S®RT-ZA13 / 1409.7789.02 -

Источник питания для пробников Источник питания для пробников R&S®RT-ZC10/20/30, +/-12 В пост. тока, +/-2,5 А

Объем памяти -

20 млн отсчетов

Разрешение АЦП -

10 бит

Входной импеданс -

1 МОм ± 2% с 9 пФ ± 2 пФ

Диапазон временной развертки -

От 1 нс/дел до 500 с/дел

Сдвиг между каналами -

Макс. 800 пс

Задержка между каналами -

±500 нс

Опциональные типы запуска -

I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

Автоматические измерения -

Курсорные измерения -

Математические операции с сигналом -

5 математических уравнений (сложение, вычитание, умножение, деление, возведение в квадрат, квадратный корень, абсолютное значение, обращение, инвертирование, десятичный логарифм, натуральный логарифм, производная, интегрирование, фильтр нижних частот, отслеживание униполярное + биполярноепериоду, частота, длительность импульса, скважность)

Определение маски -

Элементарная (маска допуска сигнала)

Количество сегментов памяти -

До 13107

Поддерживаемые протоколы -

I²C, SPI, UART/RS-232/ RS-422/RS-485, CAN, LIN

Разрешение генератора сигналов -

14 бит

Частота дискретизации генератора сигналов -

250 млн отсчетов/с

Амплитуда генератора сигналов -

Высокое Z: от 20 мВ до 5 В (Vразмах); 50 Ом: от 10 мВ до 2.5 В (Vразмах)

Смещение постоянной составляющей генератора сигналов -

Высокое Z: ±2.5 В; 50 Ом: ±1.25 В

Произвольный генератор сигналов -

Частота дискретизации: макс. 10 млн отсчетов/с; глубина памяти: 16 тыс. точек

Глубина памяти MSO -

10 млн отсчетов для каждого канала

Полоса пропускания MSO -

300 МГц

Частота дискретизации MSO -

1.25 млрд отсчетов/с

Входной импеданс MSO -

100 кОм ± 2% || ~4 пФ

Параллельные шины MSO -

До 2

Габариты (Ш × В × Г) -

390 мм × 220 мм × 152 мм

R&S®RT-ZP03S / 1803.1001.02 -

Пассивный пробник, 300 МГц, 10:1

R&S®RT-ZL03 / 1333.0715.02 -

Логический пробник 300 МГц, 8 каналов

Тип осциллографа -

Цифровой

R&S®RTB2002 / 1333.1005.02 -

70 МГц

R&S®RTB2004 / 1333.1005.04 -

70 МГц

R&S®RTB2002 + RTB-B221 / 1333.1005P12 -

100 МГц

R&S®RTB2004 + RTB-B241 / 1333.1005P14 -

100 МГц

R&S®RTB2002 + RTB-B222 / 1333.1005P22 -

200 МГц

R&S®RTB2004 + RTB-B242 / 1333.1005P24 -

200 МГц

R&S®RTB2002 + RTB-B223 / 1333.1005P32 -

300 МГц

R&S®RTB2004 + RTB-B243 / 1333.1005P34 -

300 МГц

R&S®RTB-B1/1333.1105.02 -

Анализ смешанных сигналов для моделей без функции MSO, 300 МГц Превращает осциллограф R&S®RTB2000 в быстрые, точные и удобные в применениисмешанных сигналов (MSO)

R&S®RTB-B6 / 1333.1111.02 -

Генератор сигналов произвольной формы Добавляет к осциллографу R&S®RTB2000 генератор сигналов частотой 25 МГц и 4-разрядный генератор шаблонов

R&S®RTB-B221 / 1333.1163.02 -

Расширениепропускания прибора R&S®RTB2002 до 100 МГц

R&S®RTB-B222 / 1333.1170.02 -

Расширениепропускания прибора R&S®RTB2002 до 200 МГц

R&S®RTB-B241 / 1333.1257.02 -

Расширениепропускания прибора R&S®RTB2004 до 100 МГц

R&S®RTB-B223 / 1333.1186.02 -

Расширениепропускания прибора R&S®RTB2002 до 300 МГц

R&S®RTB-B242 / 1333.1263.02 -

Расширениепропускания прибора R&S®RTB2004 до 200 МГц

R&S®RTB-B243 / 1333.1270.02 -

Расширениепропускания прибора R&S®RTB2004 до 300 МГц

R&S®RTB-K1 / 1333.1011.02 -

Запуск и декодирование последовательных протоколов I²C/SPI Запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI

R&S®RTB-K2/1333.1028.02 -

Запуск последовательных протоколов UART/RS-232/RS-422/RS-485 Запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI

R&S®RTB-K3/1333.1034.02 -

Запуск и декодирование последовательных протоколов CAN/LIN Запуск и декодирование интерфейсов CAN и LIN

R&S®RTB-K15 / 1333.1040.02 -

Архивная и сегментированная память Архив и 160 млн отсчетов сегментированной памяти

R&S®RT-ZP10 / 1409.7550.00 -

Пассивный пробник, 500 МГц, 10:1

Цифровые каналы (опция) -

Цифровые входные каналы MSO -

Модель -

RTB2000

Частота дискретизации -

2.5 млрд отсчетов/с

Полоса пропускания -

300 МГц

ОПИСАНИЕ

Цифровой осциллограф Rohde & Schwarz RTB2000 представляет собой универсальный измерительный прибор, разработанный для широкого круга задач в университетах, лабораториях, отделах разработки, производства и сервиса. Модель RTB2000 обладает полосой пропускания до 300 МГц, частотой дискретизации до 2.5 Гвыб/с и объемом памяти до 20 млн отсчетов. Отличительной особенностью является 10-разрядный АЦП, обеспечивающий в четыре раза более высокое разрешение по вертикали по сравнению со стандартными 8-разрядными АЦП.

Осциллограф оснащен емкостным сенсорным дисплеем с диагональю 10.1 дюйма и разрешением 1280 × 800 пикселей, что является одним из самых больших дисплеев в своем классе. Прибор поддерживает до 4 аналоговых каналов, а с опцией MSO — до 16 цифровых каналов. Входной импеданс составляет 1 МОм ± 2% с 9 пФ ± 2 пФ. Диапазон входной чувствительности варьируется от 1 мВ/дел до 5 В/дел. Точность усиления по постоянному напряжению составляет ±1.5% полной шкалы при чувствительности > 5 мВ/дел и ±2% при чувствительности ≤ 5 мВ/дел.

Система сбора данных обеспечивает максимальную скорость 50 000 сигналов/с (300 000 в режиме быстрой сегментированной памяти). Диапазон временной развертки выбирается от 1 нс/дел до 500 с/дел. Осциллограф поддерживает различные типы запуска, включая по фронту, по длительности, по видеосигналу, по шаблону и по последовательной шине. Дополнительные опции позволяют расширить функционал за счет анализа смешанных сигналов (MSO), встроенного генератора сигналов произвольной формы, а также запуска и декодирования последовательных протоколов I²C/SPI, UART/RS-232/RS-422/RS-485, CAN/LIN.

Для удобства работы предусмотрены интерфейсы USB (хост и устройство), LAN и мощный веб-сервер для дистанционного управления. Встроенная операционная система обеспечивает стабильную работу. В комплект поставки могут входить различные пробники и принадлежности, такие как пассивные, высоковольтные и логические пробники, а также пробники тока. Доступны опции расширения полосы пропускания до 100, 200 или 300 МГц для моделей R&S®RTB2002 и R&S®RTB2004.

Особенности осциллографа Rohde & Schwarz RTB2000:

• 10-разрядный АЦП;
• Память на 10 млн отсчетов;
• Сенсорный экран с диагональю 10.1 дюйма;
• В четыре раза больше разрешение по вертикали по сравнению со стандартными 8-разрядными АЦП;
• Постоянная поддержка более высокой частоты дискретизации;
• Самый большой дисплей с самым высоким разрешением в своем классе;
• Полоса пропускания: от 70 МГц до 300 МГц;
• Частота дискретизации: до 2.5 млрд отсчетов/с;
• Объем памяти: до 20 млн отсчетов;
• Разрешение АЦП: 10 бит;
• Дисплей: емкостной сенсорный экран с диагональю 10.1 дюйма.
