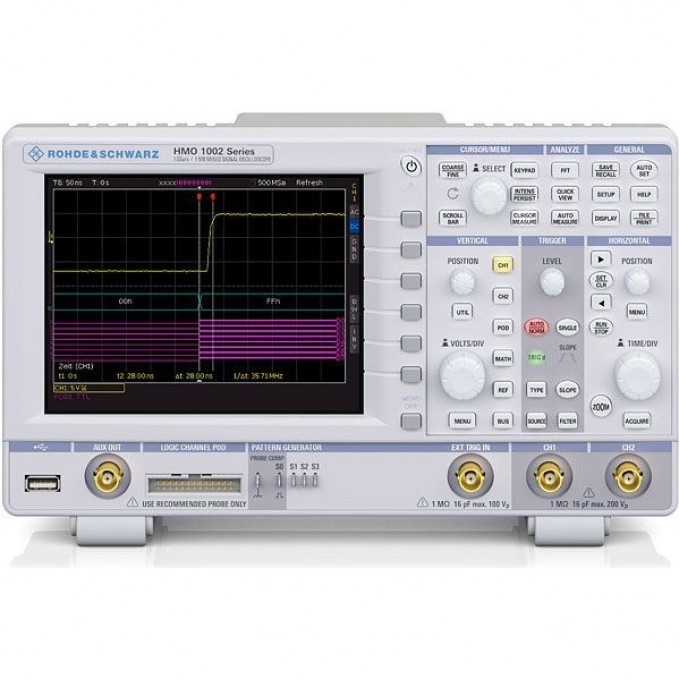

Цифровой осциллограф ROHDE & SCHWARZ HMO1102 50 МГц 2 канала R&S-HMO1102 R&S-HMO1102
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой осциллограф Rohde & Schwarz HMO1102 — это настольный прибор, предназначенный для анализа, контроля и измерения параметров электрических сигналов. Модель оснащена двумя аналоговыми входными каналами и поддерживает полосу пропускания до 50 МГц. Прибор подходит для использования в научно-исследовательских, прикладных и лабораторных задачах.
Осциллограф HMO1102 обеспечивает высокую скорость сбора данных до 10 000 отсчётов в секунду и объём памяти до 1 млн точек на канал. Поддерживается функция увеличения изображения до 50 000:1 для детального анализа осциллограмм. Прибор оснащен гибкой системой запуска, включающей режимы по фронту, спаду, длительности импульсов, видеосигналу, логическому условию и последовательной шине данных. Доступны автоматические измерения 28 параметров и курсорные измерения с навигацией по маркерам.
Встроенные функции включают тестирование по маске (годен/не годен), математическую обработку сигналов, спектральный анализ (БПФ) и генератор сигналов специальной формы (DC, синус, прямоугольник, треугольник/пила, импульс). Цифровой вольтметр с разрешением 3 знака позволяет измерять DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor. Устройство имеет цветной ЖК-дисплей диагональю 16,5 см (6,5 дюймов) с 256 уровнями интенсивности изображения и поддерживает интерфейсы Ethernet (RJ-45) и USB-host (тип В).
Осциллограф HMO1102 может быть дооснащен логическими каналами (с пробником HO3508) для расширения функциональности. Компактный корпус с габаритами 285×175×140 мм и массой 1,7 кг обеспечивает портативность и удобство использования. Поддерживается совместимость с широким выбором пробников и аксессуаров.
• Высокоскоростной сбор данных: до 10 000 отсчётов в секунду;
• Объём памяти: до 1 млн точек на канал;
• Высокая пропускная способность с возможностью расширения (опционально);
• Поддержка режима MSO;
• Ускоренное декодирование последовательных шин;
• Сегментация памяти;
• Высокая частота дискретизации;
• Гибкая система запуска: фронт, спад, длительность импульсов, видеосигнал, логическое условие, событие, последовательная шина и др.;
• Три режима запуска: однократный, ждущий и автоматический;
• Функция увеличения изображения 50 000:1 для детального анализа осциллограмм;
• Автоматические измерения: до 28 параметров;
• Курсорные измерения и навигация с помощью маркеров;
• Тестирование по маске (годен/не годен);
• Математическая обработка сигналов;
• Спектральный анализ (БПФ);
• 256 уровней интенсивности изображения;
• Встроенное программное обеспечение;
• Поддержка интерфейсов передачи данных и сопряжение с ПК;
• Совместимость с широким выбором пробников и аксессуаров;
• Интуитивно понятное управление;
• Портативный корпус, современная эргономика и дизайн;
• Небольшая масса прибора;
• Цветной ЖК-дисплей 16,5 см, удобная лицевая панель с клавишами, разъёмами и переключателями.
