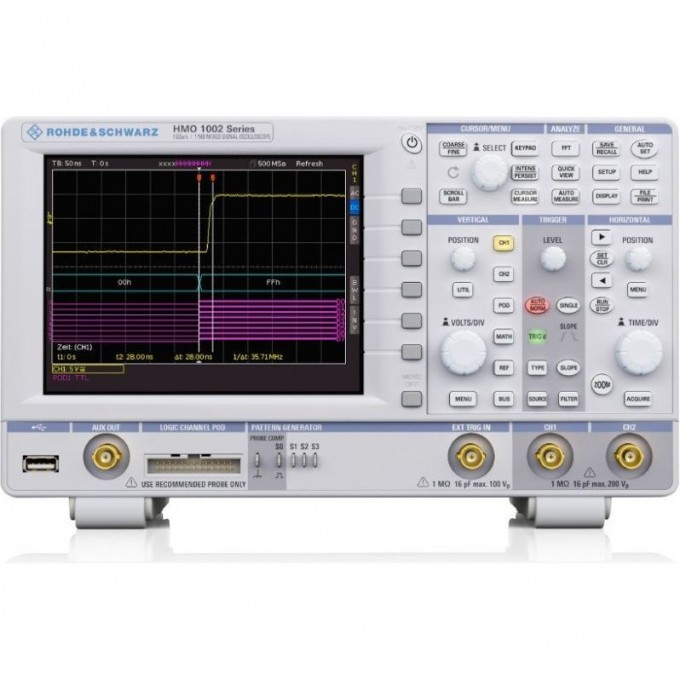

Осциллограф цифровой ROHDE & SCHWARZ HMO1002 300 МГц R&S-HMO1052 R&S-HMO1052
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой осциллограф Rohde & Schwarz HMO1002 представляет собой портативное настольное устройство, предназначенное для изучения, контроля и измерения параметров электрических сигналов. Модель разработана для использования в научно-исследовательских, прикладных и лабораторных целях, а также для инженеров-разработчиков при проведении исследований, анализов, испытаний и отладок радиоэлектронных устройств.
Осциллограф оснащен полосой пропускания 300 МГц и двумя аналоговыми каналами с импедансом 1 МОм, 16 пФ. Частота дискретизации аналоговых каналов составляет 2 х 500 МВыб/с или 1 х 1 ГВыб/с, а глубина памяти достигает 2 х 500 кТочек или 1 х М ГТочек. Устройство поддерживает до 8 логических каналов с максимальной входной частотой 350 МГц и частотой дискретизации 8 х 500 МВыб/с. Разрешение составляет 8 бит, с возможностью расширения до 16 бит в режиме HiRes.
Прибор обладает функцией увеличения изображения до 50 000:1 для детального анализа осциллограмм и поддерживает 28 автоматических измерений. Доступны курсорные измерения, математическая обработка сигналов (сложение, вычитание, умножение, деление, БПФ, пользовательские выражения), а также спектральный анализ. Осциллограф оснащен цветным ЖК-дисплеем диагональю 16,5 см с 256 цветами и интуитивно понятным управлением.
Интерфейсы Ethernet (RJ-45) и USB-host (тип В) обеспечивают подключение к ПК и передачу данных. Устройство совместимо с широким выбором пробников и аксессуаров. Масса прибора составляет 1,7 кг, габаритные размеры 285×175×140 мм.
• Высокоскоростной сбор данных: до 10 000 осциллограмм в секунду;
• Большой объём внутренней памяти: до 1 млн точек на канал;
• Высокая пропускная способность с возможностью расширения (опционально);
• Режим смешанных сигналов;
• Ускоренное декодирование сигналов последовательных шин;
• Сегментация памяти;
• Высокая частота дискретизации;
• Гибкая система запуска: фронт, спад, длительность импульсов, видеосигнал, логическое условие, последовательная шина и др.;
• Три режима запуска: однократный, ждущий и автоматический;
• Функция увеличения изображения 50 000:1 для детального анализа осциллограмм;
• Автоматические измерения: до 28 параметров;
• Режим курсорных измерений и удобная навигация с помощью маркеров;
• Тестирование по маске (годен/не годен);
• Математическая обработка сигналов;
• Спектральный анализ (БПФ);
• 256 уровней интенсивности изображения;
• Встроенное программное обеспечение;
• Поддержка интерфейсов передачи данных и сопряжение с ПК;
• Совместимость с широким выбором пробников и аксессуаров;
• Интуитивно понятное управление;
• Портативный корпус, современная эргономика и дизайн;
• Небольшая масса прибора;
• Цветной ЖК-дисплей 16,5 см, удобная лицевая панель с клавишами, разъёмами и переключателями.
