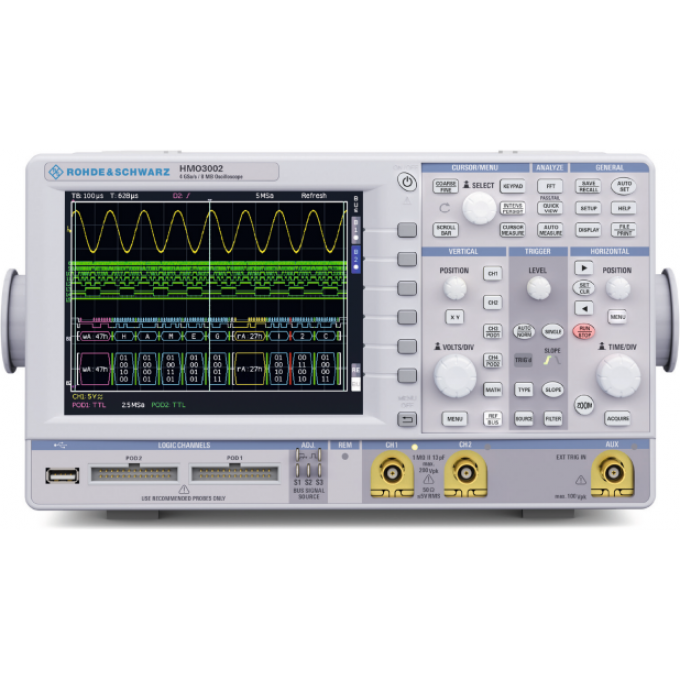

Осциллограф цифровой двухканальный ROHDE & SCHWARZ HMO3042

Артикул: HMO3042

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB-host (тип A), опционально Ethernet (RJ-45), USB-Device (тип B), RS-232, IEEE-488 (GPIB)

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 2

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 500

Масса

- 3,6 кг

Дисплей

- 16,5 см (6,5″), 640×480 пикселей, 256 цветов

Разрешение

- 8 бит (до 10 бит в режиме HiRes)

Погрешность временной развертки

- 15×10 -6

Диапазон временной развертки

- От 1 нс/дел до 50 с/дел

Автоматические измерения

- 28 измерений (временные и амплитудные)

Курсорные измерения

- Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор

Максимальная входная частота для логических каналов

- 350 МГц

Время нарастания переходной характеристики (расчетное)

- <1,166 нс

Диапазон значений коэффициента отклонения по вертикали

- От 1 мВ/дел до 5 В/дел

Скорость обновления

- До 5000 осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- Сложение, вычитание, умножение, деление, БПФ, пользовательские выражения

Тестирование по маске

- Тестированиекритерию годен / не годен; Возможность создать или загрузить маску и выбрать определенное действие

Количество аналоговых каналов

- 2

Число аналоговых каналов

- 2

Число логических каналов

- 8 (с пробником HO3508) или 16 (с комплектом HO3516)

Импеданс (аналоговые каналы)

- 1 MΩ, 13 пФ ±2 пФ (50 Ω подключаемый)

Импеданс (логические каналы)

- 100 kΩ, 4 пФ

Максимальное входное напряжение (аналоговые каналы)

- 200 В пик (1 MΩ); 5 В СКЗ, макс. 30 В пик (50 Ω)

Максимальное входное напряжение (логические каналы)

- 40 В пик

Частота дискретизации (аналоговые каналы)

- 4×2 Гвыб/с или 2×4 Гвыб/с

Цветовая схема

- 256 цветов

Габаритные размеры (Ш-В-Г), мм

- 285-220-175

Частота дискретизации (логические каналы)

- 16×1 Гвыб/с

Количество логических каналов

- 8 (с пробником HO3508) или 16 (с комплектом HO3516)

Функция ZOOM

- До 250’000: 1

Виды запуска

- Фронту,спаду,фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

Частотомер

- 6 разрядов; диапазон от 0,5 Гц до 400 МГц

Диагональ

- 16,5 см (6,5 дюймов)

Полоса пропускания (≤2 мВ/дел)

- 180 МГц

Полоса пропускания (≥5 мВ/дел)

- 400 МГц

Максимальная частота логических каналов

- 350 МГц

Время нарастания переходной характеристики

- <875 пс

Коэффициент отклонения по вертикали

- От 1 мВ/дел до 5 В/дел

Функция увеличения

- До 250 000:1

Режим сегментированной памяти

- До 1000 сегментов, длина от 5 кТочек до 1 Мточек, до 200 000 осцилл./с

Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤ 2

- 180 МГц

Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5

- 300 МГц

Режим сегментированной памяти (опция HOO14)

- Длина сегмента: от 5 кТочек до 1 Мточек; Максимальное количество сегментов: до 1000; Максимальная частота дискретизации: 200000 осцилл./с; Воспроизведение сегментов: в ручном или автоматическом режиме

Генератор тестовых последовательностей

- Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности

Цифровой вольтметр

- Разрядность: 3 знака; Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor; Необходимо наличие пробника HZ15

Особенность

- Цифровые двухканальные

Частота дискретизации

- 4 Гвыб/с

Глубина памяти

- 4×4 Мточек или 2×8 Мточек

ОПИСАНИЕ

Цифровой двухканальный осциллограф Rohde & Schwarz HMO3042 относится к серии HMO3000 и предназначен для лабораторных измерений. Прибор обладает полосой пропускания до 500 МГц (с возможностью расширения программным кодом) и частотой дискретизации 4 Гвыб/с. Объем внутренней памяти составляет 8 млн точек на канал, что обеспечивает высокую точность измерений.

Осциллограф HMO3042 оснащен функцией MSO для работы со смешанными сигналами, реализуемой за счет интегрированных аналого-цифрового и цифро-аналогового преобразователей. Режим сегментированной памяти позволяет разделить доступную память на 1000 сегментов, достигая скорости сбора данных до 200 000 осциллограмм в секунду для фиксации кратковременных аномалий. Интегрированный трехразрядный вольтметр позволяет измерять до 4 значений напряжений на всех аналоговых входах.

Прибор подходит для использования в проектных лабораториях, на производстве, при разработке сложных схем, отладке встраиваемых систем и в образовательных учреждениях. Функционал включает 28 видов автоматических измерений, математическую обработку сигналов (сложение, вычитание, умножение, деление, БПФ), а также курсорные измерения и тестирование по маске.

Осциллограф оборудован дисплеем 16,5 см (6,5″) с разрешением 640×480 пикселей и отображением 256 цветов. Для подключения предусмотрены интерфейсы USB-host (тип A), USB-Device (тип B), а также опционально Ethernet (RJ-45), RS-232 и IEEE-488 (GPIB). Габаритные размеры составляют 285x220x175 мм, масса – 3,6 кг.

Особенности осциллографа Rohde & Schwarz HMO3042:

• До 28 видов обработки информации, отсортированных по категориям;
• Курсорные измерения: два горизонтальных курсора, поиск предыдущего/следующего пикового значения;
• Увеличение масштаба осциллограммы (запатентованная технология Zoom);
• Математические операции: сложение, вычитание, умножение, деление, минимум/максимум, квадрат, квадратный корень, модуль, интеграл и др.;
• Быстрый просмотр по нажатию кнопки (QuickView);
• БПФ-анализ: 65 536 точек;
• Испытания по маске;
• Анализ в частотной и временной областях, логический анализ и верификация протоколов без сторонних принадлежностей.
