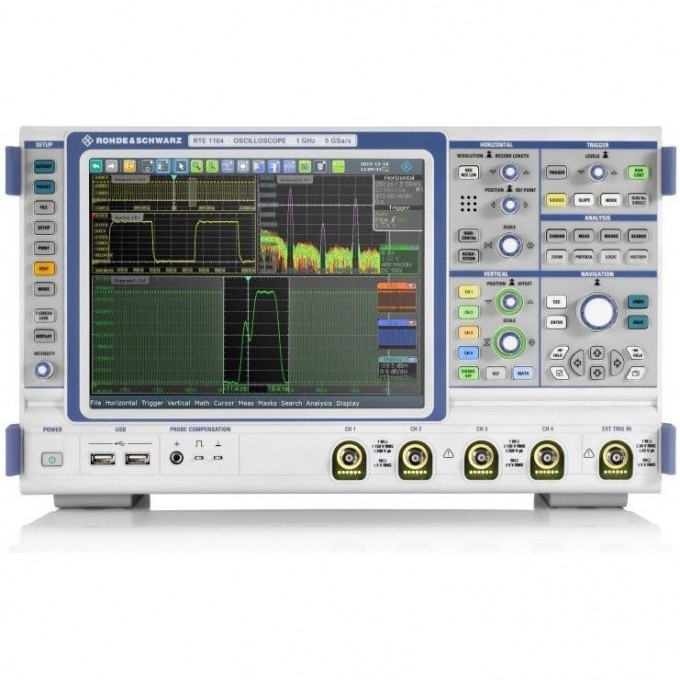

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTE1154 1000 МГц R&S-RTE1154 R&S-RTE1154

Артикул: R&S-RTE1154

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Цифровые четырехканальные

Интерфейсы -

USB, совместимость с ПК

Мощность, Вт -

175

Количество каналов -

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип -

Цифровой

Полоса пропускания, МГц -

1000

Дисплей -

Ёмкостный сенсорный ЖК-дисплей 26,4 см, 1024х768

Погрешность временной развертки -

+/- 5·10 -6

Максимальная полоса пропускания -

0.5 ГГц

Скорость сбора данных -

До 1 000 000 осциллограмм/с

Объем памяти -

10 млн отсчётов на канал, функция архивации

Входной импеданс -

50 Ω+/- 1.5 %; 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ (расчетное)

Диапазон временной развертки -

От 50 пс/дел до 50 с/дел

Задержка между каналами -

<200 пс

Время нарастания переходной характеристики (расчетное) -

< 1,75 нс

Максимальное входное напряжение -

На 50 Ω: 5 В (СКЗ), макс. 30 В (пик); на 1 МΩ: 150 В (СКЗ), макс. 200 В (пик)

Вертикальное разрешение -

16 бит

Применение -

Лаборатории, производство, отладка радиоэлектронной аппаратуры, учебные заведения

Чувствительность -

На 50 Ω: от 500 мкВ/дел до 1 В/дел; на 1 МΩ: от 500 мкВ/дел до 10 В/дел

Габаритные размеры (Ш-В-Г), мм -

427 × 249 × 204

Разрешение АЦП (ENOB) -

> 7 бит (расчетное)

Операции, оптимизированные на аппаратном уровне -

+, -, *, 1/x, |x|, производная, log10, ln, log2, масштабирование, FIR, FFT

Экраны -

Ёмкостный сенсорный ЖК-дисплей 26,4 см

Режимы отображения -

SmartGrid, HD

Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω -

200 МГц

Частота дискретизации (в режиме реального времени) -

Макс. 5 Гвыб/с на каждом канале

Скорость сбора данных (в режиме реального времени) -

> 1 млн. осциллограмм/с

Стандартно -

10/20

C опц. RTE-B101 -

20/40

C опц. RTE-B102 -

50/100

Режимы сбора данных -

Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)

Арифметические операции -

Выключены, огибающая, усреднение

Чувствительность (задание гистерезиса системы запуска) -

Устанавливается автоматически или вручную от 0В дел до 5 дел * вх. чувствительность

Алгебраические категории -

Математические, логические операции, сравнение, частотная область, цифровые фильтры

Функции анализа с аппаратным ускорением -

Спектр, гистограмма, испытания на соответствие маске, курсор

Функции измерения с аппаратным ускорением -

Амплитудные измерения, временные измерения

Масса (номинально, без опций) -

8,6 кг

Частота дискретизации -

5 Гвыб/с (в режиме реального времени)

ОПИСАНИЕ

Rohde & Schwarz RTE1154 — это четырехканальный цифровой осциллограф настольного типа, предназначенный для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Он обладает полосой пропускания 1000 МГц и высокой скоростью сбора данных до 1 000 000 осциллограмм в секунду.

Осциллограф оснащен ёмкостным сенсорным ЖК-дисплеем диагональю 26,4 см с разрешением 1024х768 пикселей. Поддержка HD-режима и вертикальное разрешение 16 бит позволяют детально анализировать сигналы. Функция SmartGrid обеспечивает эффективное отображение нескольких осциллограмм. Устройство имеет объём памяти 10 млн отсчётов на канал и функцию архивации для записи длительных последовательностей сигналов.

R&S RTE1154 предлагает уникальную систему синхронизации с множеством режимов запуска развёртки, включая импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизну сигнала, шаблон, состояние, заданную последовательность, видеосигнал и ТВ. Интерфейсы USB обеспечивают совместимость с ПК для расширенных возможностей анализа и управления.

Данный осциллограф применяется в лабораториях, на производстве, при отладке радиоэлектронной аппаратуры и в учебных заведениях. Он разработан для обеспечения прецизионной точности измерений и высокой производительности в различных областях электроники.
