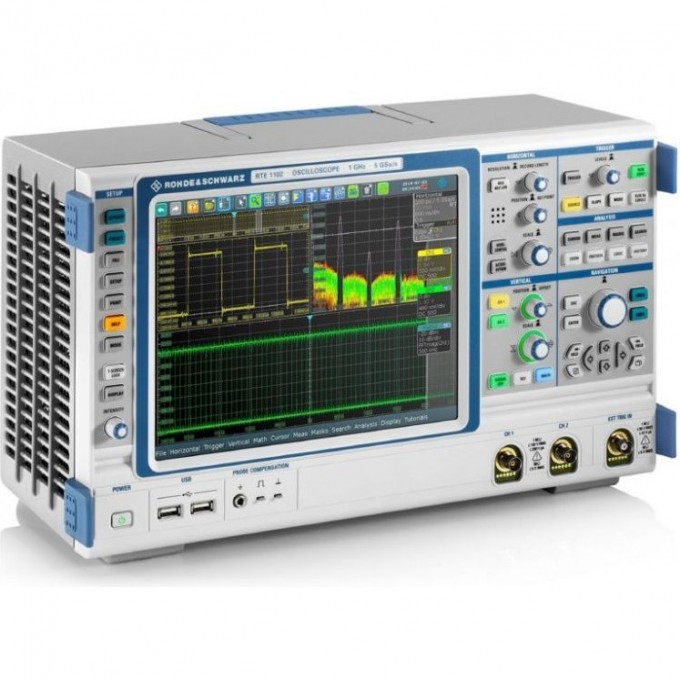

Цифровой двухканальный осциллограф ROHDE & SCHWARZ RTE1202 с полосой пропускания 1.5 ГГц R&S-RTE1202 R&S-RTE1202

Rohde & Schwarz RTE1202 — это портативный цифровой осциллограф настольного типа, предназначенный для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры. Модель оснащена двумя каналами, полосой пропускания 1.5 ГГц и частотой дискретизации 4 Гвыб/с. Устройство обеспечивает вертикальное разрешение 16 бит и объём памяти 10 млн отсчётов на канал.

Осциллограф оборудован ёмкостным сенсорным ЖК-дисплеем диагональю 26,4 см с разрешением 1024х768 пикселей. Функция SmartGrid позволяет одновременно отображать несколько осциллограмм, а поддержка HD-режима способствует выявлению малейших отклонений сигналов. Скорость сбора данных достигает 1 000 000 осциллограмм/с, что обеспечивает эффективный анализ быстропротекающих процессов. Входной импеданс составляет 50 Ω или 1 MΩ с параллельной емкостью 17 пФ.

RTE1202 поддерживает различные режимы запуска развёртки, включая импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизну сигнала, шаблон, состояние, заданную последовательность, видеосигнал и ТВ. Устройство оснащено USB-интерфейсом для подключения к ПК и функцией архивации данных. Диапазон временной развертки варьируется от 50 пс/дел до 50 с/дел с погрешностью +/- 5·10^-6.

Применение осциллографа охватывает лаборатории, производственные предприятия, отладку радиоэлектронной аппаратуры и учебные заведения. Модель поддерживает арифметические операции, алгебраические категории (математические, логические, сравнение, частотная область, цифровые фильтры), а также функции анализа и измерения с аппаратным ускорением, такие как спектр, гистограмма, испытания на соответствие маске и курсорные измерения.

• Портативный цифровой осциллограф настольного типа;
• Предназначен для испытаний, верификации, отладки, исследования и анализа радиоэлектронной аппаратуры;
• Оснащён ёмкостным сенсорным ЖК-монитором с диагональю 26,4 см;
• Функция SmartGrid для одновременного отображения нескольких осциллограмм;
• Поддержка HD-режима и вертикальное разрешение 16 бит;
• Функция QuickMeas для быстрого доступа к ключевым измерениям;
• Функция FingertipZoom для увеличения фрагментов сигнала одним касанием;
• Объём памяти 10 млн отсчётов на канал;
• Функция архивации для записи и воспроизведения длительных последовательностей сигналов;
• Система синхронизации с множеством режимов запуска развёртки: импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизна сигнала, шаблон, состояние, заданная последовательность, видеосигнал, ТВ и другие.
