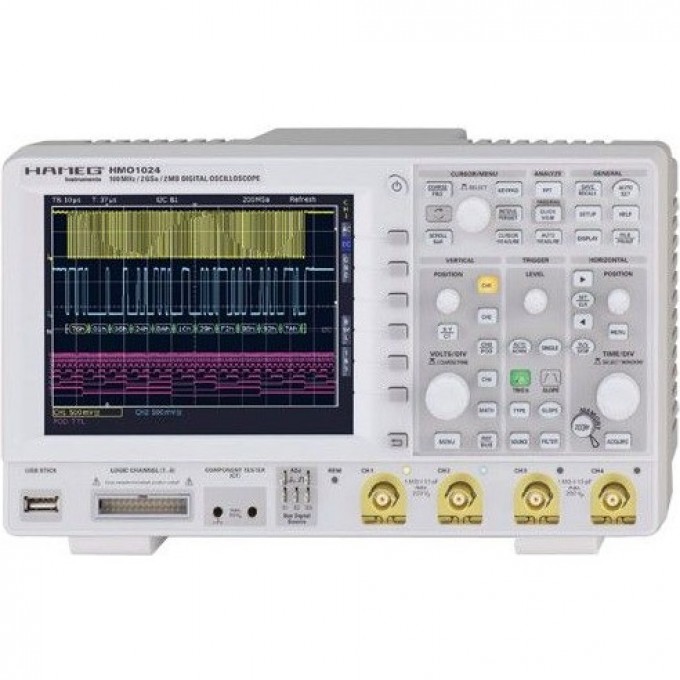

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ HMO1024 100 МГц R&S-HMO1024 R&S-HMO1024

Артикул: R&S-HMO1024

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Интерфейсы

- USB-A, DVI-D, опционально USB/RS-232/LAN/GPIB

Мощность

- 175 Вт

Напряжение, В

- 230

Мощность, Вт

- 175

Количество каналов

- 4

Дополнительные возможности

- USB-интерфейс, Дымоуловитель, Разъем RJ12

Тип

- Цифровой

Полоса пропускания, МГц

- 100

Разрешение дисплея

- 640х480 пикселей (VGA Color TFT)

Масса

- <2,5 кг

Разрешение

- 640х480 пикселей (VGA Color TFT)

Погрешность временной развертки

- 50×10-6

Диапазон временной развертки

- От 2 нс/дел до 50 с/дел

Автоматические измерения

- 28 измерений (по категориям времени и амплитуды)

Время нарастания переходной характеристики (расчетное)

- <5 нс

Диапазон значений коэффициента отклонения по вертикали

- От 1 мВ/дел до 10 В/дел

Импеданс аналоговые каналы

- 1 МΩ, 14 пФ +/-2 пФ

Импеданс логические каналы

- 100кΩ, <4 пФ

Скорость обновления

- До 2’000 осциллограмм/с

Источники синхронизации

- Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов

Режимы запуска

- Автоматический, ждущий, однократный

Математическая обработка

- Пользовательские выражения, редактор формул

Импеданс аналоговых каналов

- 1 МОм, 14 пФ +/-2 пФ

Импеданс логических каналов

- 100 кОм, <4 пФ

Габаритные размеры (Ш-В-Г)

- 285-175-140 мм

Разрядность АЦП

- 8 бит (до 10 бит в режиме HiRes)

Количество аналоговых каналов

- 4

Диагональ дисплея

- 16,5 см (6,5”)

Частота дискретизации (аналоговые каналы)

- 4 х 1 ГВыб/с, 2 х 2 ГВыб/с

Цветовая схема

- 256 цветов

Габаритные размеры (Ш-В-Г), мм

- 285-175-140

Частота дискретизации (логические каналы)

- 8 х1 ГВыб/с

Количество логических каналов

- 8 (с пробником HO3508)

Полоса пропускания (при коэффициенте отклонения ≥ 5 мВ/дел)

- 70 МГц

Полоса пропускания (при коэффициенте отклонения ≤ 2 В/дел)

- 20 МГц

Максимальное входное напряжение аналоговых каналов

- 200 В (DC + пик AC)

Максимальное входное напряжение логических каналов

- 40 В (DC + пик AC)

Функция ZOOM

- До 50’000:1

Виды запуска

- Фронту,спаду,фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

Статистика

- Минимальное/максимальное значение, Стандартное отклонение

Курсоры

- Амплитудные, временные

Частотомер

- 6 разрядов

Параметры тестового сигнала

- 10 Впик, 10 мАпик, 50 Гц/200 Гц

Диагональ

- 16,5 см (6,5”)

Класс прибора

- Бюджетный

Области применения

- Тестирование, мониторинг, ремонт, учебные лаборатории

Напряжение питания

- 230 В

Диапазон коэффициента отклонения по вертикали

- От 1 мВ/дел до 10 В/дел

Особенность

- Цифровые четырехканальные

Частота дискретизации

- 4 ГВыб/с (аналоговые каналы), 8 х 1 ГВыб/с (логические каналы)

Глубина памяти

- 4 х 1 млн.точек, 2 х 2 млн.точек

Полоса пропускания

- 100 МГц

ОПИСАНИЕ

Цифровой четырехканальный осциллограф Rohde & Schwarz HMO1024 предназначен для анализа, контроля и измерения параметров электрических сигналов. Модель обладает полосой пропускания 100 МГц и частотой дискретизации до 2 ГВыб/с на канал, что обеспечивает высокую точность измерений. Прибор оснащен 6,5-дюймовым цветным TFT-дисплеем с разрешением 640x480 пикселей.

Осциллограф HMO1024 имеет четыре аналоговых канала и поддерживает подключение до восьми логических каналов при использовании пробника HO3508. Глубина памяти составляет до 2 млн. точек на канал, а разрядность АЦП — 8 бит с возможностью расширения до 10 бит в режиме HiRes. Устройство поддерживает различные режимы запуска, включая по фронту, спаду, длительности импульса, видеосигналу и логическому условию, а также автоматические измерения по 28 параметрам.

Благодаря компактным размерам и массе менее 2,5 кг, осциллограф подходит для использования в качестве переносного устройства. Он востребован в учебных лабораториях, при промышленном тестировании, мониторинге систем, а также в процессе ремонта и обслуживания электронного оборудования. Прибор оснащен интерфейсами USB-A и DVI-D, с опциональной поддержкой USB/RS-232/LAN/GPIB.

Осциллограф поставляется с возможностью подключения внешних устройств и имеет функции оптимизации измерений, такие как функция ZOOM до 50'000:1. Встроенный частотомер имеет 6 разрядов. Параметры тестового сигнала составляют 10 Впик, 10 мАпик при частоте 50 Гц/200 Гц.

Особенности осциллографа Rohde & Schwarz HMO1024:

• Одновременный вывод нескольких сигналов на дисплей без переключения каналов;
• Высокая чувствительность;
• Наличие специализированных портов для подключения внешних устройств;
• Несколько режимов запуска для точного анализа сигналов;
• Автоматические функции оптимизации измерений;
• Дисплей с широким углом обзора и регулируемой подсветкой;
• Тихая работа вентилятора системы охлаждения;
• Задание и автоматический поиск событий пользователем;
• Минимальные шумы аналого-цифрового преобразователя.
