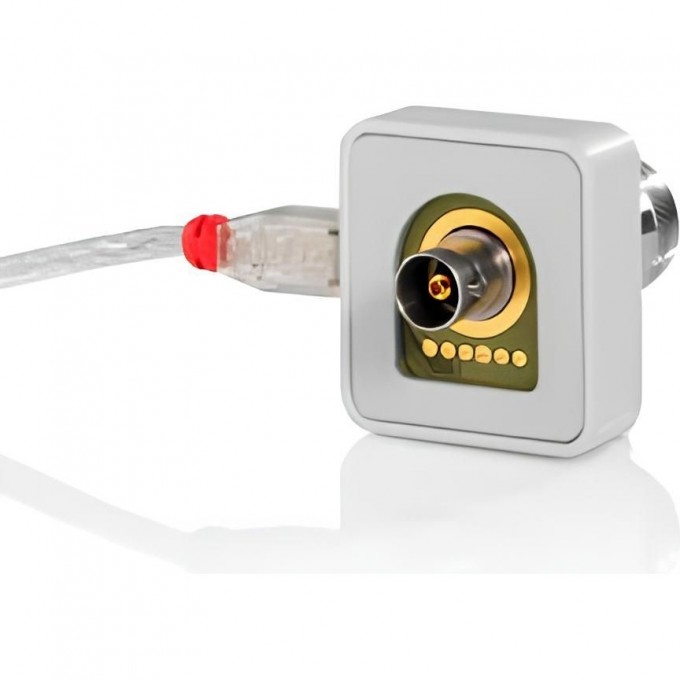

Адаптер для пробников ROHDE & SCHWARZ RT-ZA9 N(m) с USB DC-18 ГГц R&S-RT-ZA9-(1417.0909.02) R&S-RT-ZA9-(1417.0909.02)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Адаптер Rohde & Schwarz RT-ZA9 представляет собой N(m)-коннектор с интегрированным USB-интерфейсом, предназначенный для подключения пробников серии RT-Zxx к спектральным и сетевым анализаторам, оснащенным N(f)-разъёмом. Устройство обеспечивает как подачу питания на пробник, так и передачу данных к анализатору, расширяя функциональность измерительного оборудования.
Данный адаптер поддерживает широкий диапазон частот от DC до 18 ГГц, что делает его пригодным для работы как с низкочастотными, так и с высокочастотными, а также дифференциальными пробниками RT-Zxx. Импеданс адаптера составляет 50 Ом, что соответствует стандартным требованиям для большинства измерительных систем. Коэффициент отражения составляет ≥ 28 дБ до 12 ГГц и ≥ 23 дБ до 18 ГГц, а вставные потери не превышают 0,18 дБ до 12 ГГц и 0,22 дБ до 18 ГГц, обеспечивая минимальное влияние на измеряемый сигнал.
Адаптер RT-ZA9 разработан для использования в лабораторных условиях и на испытательных стендах, где требуется надёжное и точное подключение пробников к анализаторам. Его компактные габариты (41 мм × 34 мм × 128 мм) и небольшой вес (около 200 г) способствуют удобству эксплуатации и интеграции в существующие измерительные комплексы. Соответствие стандарту RoHS подтверждает использование безопасных материалов в производстве.
Устройство совместимо с широким спектром пробников серии RT-Zxx, включая низкочастотные, высокочастотные и дифференциальные модели, что обеспечивает универсальность применения в различных измерительных задачах.
• Обеспечивает подключение пробников RT-Zxx к анализаторам со входом N(f);
• Имеет USB-разъём для питания пробника и для обмена данными;
• Соответствует стандарту RoHS;
• Совместим с широким спектром зондов RT-Z серии;
• Компактный и надёжный корпус.
