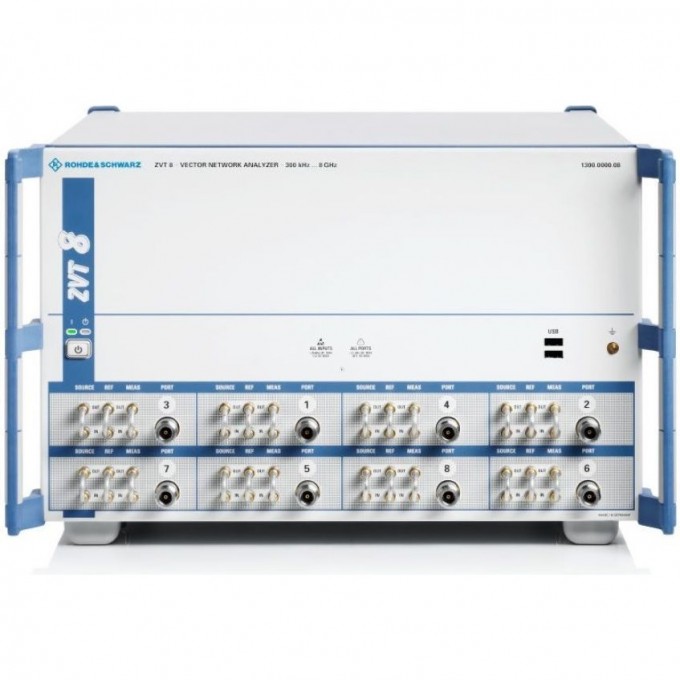

Векторный анализатор цепей ROHDE & SCHWARZ до 8 ГГц ZVT8

Rohde & Schwarz ZVT8 — это векторный анализатор электрических цепей, предназначенный для высокоточных измерений в частотном диапазоне до 8 ГГц. Прибор оснащен до восьми измерительных портов, каждый из которых включает встроенный рефлектометр с измерительным и эталонным приемниками, КСВН мост и интегрированный независимый генератор. Это обеспечивает эффективную работу с многопортовыми устройствами, независимо от их конфигурации.

Анализатор ZVT8 отличается высокой стабильностью измерений, минимальным временем проведения тестов (4,5 мс для 201 точки) и широким динамическим диапазоном до 128 дБ (типично 138 дБ) в полосе измерения 10 Гц. Выходная мощность измерительного порта составляет более 13 дБмВт (типично 15 дБмВт), а диапазон развертки по мощности превышает 50 дБ (типично до 60 дБ). Устройство поддерживает измерение профилей импульсов без дополнительного оборудования и работу с активными устройствами в истинном дифференциальном режиме.

Прибор подходит для измерения параметров линейных и нелинейных усилителей, а также для анализа различных многопортовых устройств. Встроенная функция автоматической калибровки единиц и широкий набор калибровочных методов упрощают настройку и повышают точность измерений. Операционная система Windows XP Embedded обеспечивает стабильную и привычную рабочую среду.

Rohde & Schwarz ZVT8 является решением для инженеров и исследователей, которым требуется высокая точность и гибкость при анализе ВЧ-цепей и компонентов. Он обеспечивает детальный анализ характеристик устройств, что критически важно при разработке и тестировании.

• Измерение профилей импульсов без дополнительного измерительного оборудования;
• Работа с активными устройствами в истинном дифференциальном режиме;
• Измерение параметров линейных и нелинейных усилителей;
• Функция автоматической калибровки единиц;
• Широкий набор калибровочных методов.
