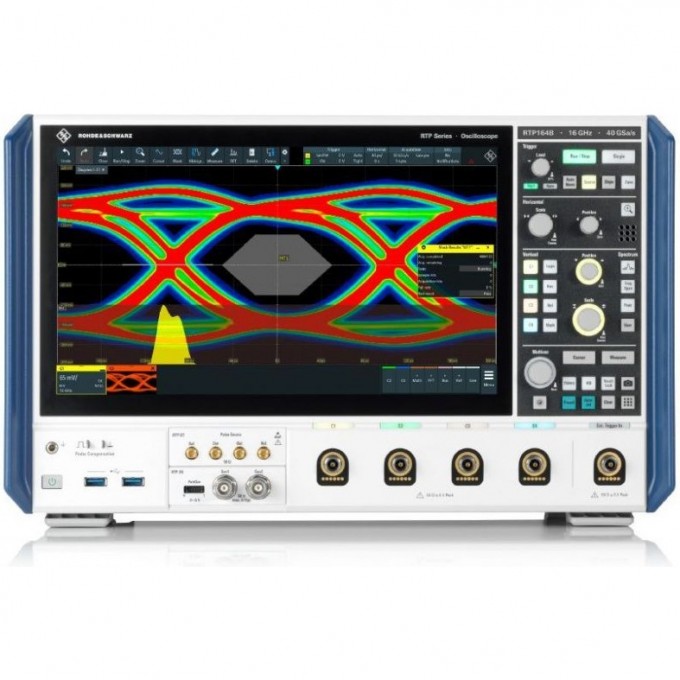

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTP 29C000380
Артикул: 29C000380
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Операционная система
- Windows
Интерфейсы
- LAN 1 Гбит/с, 4 × USB 3.1 Type A, 1 × USB 3.1 Type B, GPIB, HDMI™ 2.0, DP++ 1.3, внешний запуск, выход сигнала запуска, вход опорного сигнала (1 МГц до 20 МГц), выход опорного сигнала (10 МГц), 2 слота для опций с лицевой стороны, 2 слота для опций с обратной стороны
Входное сопротивление
- 50 Ом
Габариты
- Ш × В × Г
Напряжение, В
- 230
Мощность, Вт
- 175
Количество каналов
- 4
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Тип
- Цифровой
Модели
- Полоса пропускания
Масса
- 18 кг
R&S®VSE-K6 / 1320.7516.06
- Приложение для измерения импульсов
R&S®VSE-K7 / 1320.7539.06
- Анализ аналоговой модуляции (АМ/ЧМ/ФМ) Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ
R&S®VSE-K60 / 1320.7868.06
- Измерение переходных процессов Анализ переходных процессов
R&S®VSE-K60C / 1320.7874.06
- Измерения переходных процессов ЛЧМ-импульсов Для анализа переходных процессов требуется R&S®VSE-K60
R&S®VSE-K60H / 1320.7880.06
- Измерение переходных процессов Для анализа переходных процессов требуется R&S®VSE-K60
R&S®VSE-K70 / 1320.7522.06
- Векторный анализ сигналов
R&S®VSE-K91 / 1320.7597.06
- Измерения IEEE 802.11a/b/g Анализ сигналов WLAN
R&S®VSE-K91N / 1320.7600.06
- Измерения IEEE 802.11n Анализ сигналов WLAN
R&S®VSE-K91AC / 1320.7616.06
- Измерения IEEE 802.11ac Анализ сигналов WLAN
R&S®VSE-K91AX / 1345.1411.06
- Измерения в соответствии с IEEE 802.11ax Анализ сигналов WLAN
R&S®VSE-K96 / 1320.7922.06
- Анализ сигналов OFDM
R&S®VSE-K544 / 1309.9580.06
- Определяемая пользователем частотная коррекция файлом SnP
R&S®FSPC / 1310.0002.03
- Аппаратный ключ
R&S®VSE-K72 / 1320.7580.06
- Измерения 3GPP FDD Анализ сигналов WCDMA
R&S®VSE-K100 / 1320.7545.06
- Измерение EUTRA/LTE FDD в восходящем и нисходящем направлениях Анализ сигналов LTE
R&S®VSE-K102 / 1320.7551.06
- EUTRA/LTE advanced и MIMO (нисходящий канал) Анализ сигналов LTE
R&S®VSE-K104 / 1320.7568.06
- Измерение EUTRA/LTE TDD в восходящем и нисходящем направлениях Анализ сигналов LTE
R&S®VSE-K106 / 1320.7900.06
- Анализ сигналов EUTRA/LTE Анализ сигналов LTE узкополосного IoT
R&S®VSE-K144 / 1309.9574.06
- Измерение 5G NR в восходящем и нисходящем направлениях
R&S®VSE-K175 / 1350.7020.06
- Измерения O-RAN
Дисплей
- 13,3-дюймовый цветной TFT-дисплей с емкостным сенсорным экраном, 1920 × 1080 пикселей (Full HD)
R&S®VSE-K70M / 1345.1211.06
- Многомодуляционный анализ Требуется опция R&S®VSE-K70
R&S®VSE-K70P / 1345.1228.06
- Измерения BER PRBS Требуется опция R&S®VSE-K70
R&S®VSE-K10 / 1320.7574.06
- Измерения GSM GSM/EDGE/ EDGE Evolution
R&S®VSE-K149 / 1345.1463.06
- Измерения HRP UWB
R&S®RTP044B / 1803.7000.04
- 4 ГГц
R&S®RTP064B / 1803.7000.06
- 6 ГГц
R&S®RTP084B / 1803.7000.08
- 8 ГГц
R&S®RTP134B / 1803.7000.13
- 13/8 ГГц
R&S®RTP164B / 1803.7000.16
- 16/8 ГГц
Полоса пропускания (-3 дБ)
- R&S®RTP044B; R&S®RTP064B; R&S®RTP084B; R&S®RTP134B; R&S®RTP164B
Входная чувствительность
- От 2 мВ/дел до 1 В/дел
Частота дискретизации (в реальном масштабе времени)
- R&S®RTP044B/064B/084B/134B/164B
Память для собранных данных
- Стандартная конфигурация
Макс. скорость сбора данных
- > 750000 сигналов/с
Обработка в реальном времени
- Дифференциальные вычисления сигналов
Погрешность (на момент поставки/калибровки)
- OCXO-генератор в качестве стандарта, на момент поставки/калибровки
Стандартные типы запуска
- Фронту,импульсу,длительности,ранту,окну,тайм-ауту,интервалу,крутизне сигнала, Data2Clock,шаблону,состоянию,ТВ/видео,сигналу последовательной шины (опция), высокоскоростной запускпоследовательному шаблону с CDR 16 Гбит/с (опция)
Чувствительность запуска
- Автоматическая или ручная настройка от 0 до 5 дел
R&S®RTP-B1E/1337.9581.02
- Порт цифрового расширения для R&S®RTP Требуется для аппаратного обеспечения R&S®RT-ZVC02 и R&S®RT-ZVC04. Входит в состав R&S®RTP-B1
R&S®RTP-B6 / 1333.2418.02
- Генератор сигналов произвольной формы
R&S®RTP-B7 / 1333.2001.02
- Дифференциальный источник импульсов 16 ГГц для высокопроизводительного осциллографа R&S®RTP
R&S®RT-ZVC04 / 1326.0259.04
- Многоканальный пробник мощности 1 МГц, 5 млн отсчетов/с, 18 бит, 4 токовых входа, 4 входа напряжения
R&S®RTP-B19 / 1337.9498.02
- Съемный твердотельный диск (SSD) с установленнымдля осциллографов R&S®RTP
R&S®RTP-B21 / 1338.0507.02
- Адаптер для слотана задней панели
R&S®RTP-B102 / 1337.9517.02
- Модернизация памяти до 200 млн отсчетов для одного канала
R&S®RTP-B105 / 1337.9523.02
- Модернизация памяти до 500 млн отсчетов для одного канала
R&S®RTP-B110 / 1337.9530.02
- Модернизация памяти до 1 млрд отсчетов для одного канала (макс. 2 млрд отсчетов)
R&S®RTP-B120 / 1803.6455.02
- Модернизация памяти до 2 млрд точек на канал
R&S®RTP-B130 / 1803.6610.02
- Модернизация памяти до 3 млрд точек на канал
R&S®RTP-B0406 / 1803.6261.02
- Расширениепропускания до 6 ГГц для R&S®RTP044B
R&S®RTP-B0408 / 1803.6278.02
- Расширениепропускания до 8 ГГц для R&S®RTP044B
R&S®RTP-B0413 / 1803.6284.02
- Расширениепропускания до 13 ГГц для R&S®RTP044B
R&S®RTP-B0416 / 1803.6290.02
- Расширениепропускания до 16 ГГц для R&S®RTP044B
R&S®RTP-B0608 / 1803.6303.02
- Расширениепропускания до 8 ГГц для R&S®RTP064B
R&S®RTP-B0613 / 1803.6310.02
- Расширениепропускания до 13 ГГц для R&S®RTP064B
R&S®RTP-B0616 / 1803.6326.02
- Расширениепропускания до 16 ГГц для R&S®RTP064B
R&S®RTP-B0813 / 1803.6332.02
- Расширениепропускания до 13 ГГц для R&S®RTP084B
R&S®RTP-B0816 / 1803.6349.02
- Расширениепропускания до 16 ГГц для R&S®RTP084B
R&S®RTP-B1316 / 1803.6355.02
- Расширениепропускания до 16 ГГц для R&S®RTP134B
R&S®RTP-K500 / 1803.6626.02
- Анализ шин: функции измерений и анализа
R&S®RTP-K510 / 1803.6632.02
- Пакет запуска и декодирования «Низкоскоростные последовательные шины»: I2C, SPI, RS-232, UART, манчестерское кодирование, кодирование без возврата к нулю
R&S®RTP-K520 / 1803.6649.02
- Пакет запуска и декодирования «Протоколы для автомобилестроения»: CAN вкл. импорт файлов CAN-dbc, CAN-FD, LIN
R&S®RTP-K530 / 1803.6655.02
- Пакет запуска и декодирования «Протоколы для аэрокосмической промышленности»: MIL-STD-1553, ARINC 429, SpaceWire
R&S®RTP-K540 / 1803.6661.02
- Пакет запуска и декодирования «Протоколы Ethernet»: 10BASE-T, 100BASE-TX, MDIO
R&S®RTP-K550 / 1803.6678.02
- Высокоскоростной пакет запуска и декодирования: высокочастотные входные каскады MIPI
R&S®RTP-K560 / 1803.6684.02
- Пакет запуска и декодирования «Ethernet для автомобилестроения»: IEEE 100BASE-T1, IEEE 1000BASE-T1
R&S®RTP-K570 / 1803.6690.02
- Пакет запуска и декодирования «Протоколы USB»: USB 1.0/1.1, USB 2.0/HSIC, USB 3.2 Gen 1, USB 3.2 Gen2, USB Power Delivery (USB-PD), USB SSIC
R&S®RTP-K580 /1803.6703.02
- Пакет запуска и декодирования «Высокоскоростной MIPI»: MIPI D-PHY, MIPI M-PHY, UniPro, декодирование для DSI и CSI-2
R&S®RTP-K590 / 1803.6710.02
- Пакет запуска и декодирования для PCI Express: 8b 10b, PCI Express версии 1.x/2.x/3
R&S®RTP-K600 / 1803.6726.02
- Пользовательский пакет запуска и декодирования: кодирование без возврата к нулю, манчестерское кодирование, 8B 10B
R&S®RTP-K1 / 1337.8604.02
- Запуск и декодирование последовательных протоколов I2C/SPI
R&S®RTP-K2 / 1337.8610.02
- Запуск и декодирование последовательных протоколов RS-232/UART/td>
R&S®RTP-K3 / 1337.8627.02
- Запуск и декодирование последовательных протоколов CAN/LIN
R&S®RTP-K6 / 1800.6654.02
- Запуск и декодирование последовательных протоколов MIL-STD-1553
R&S®RTP-K7 / 1800.6660.02
- Запуск и декодирование последовательных протоколов ARINC 429
R&S®RTP-K8 / 1337.8633.02
- Декодирование последовательных протоколов 10/100BASE-T Ethernet
R&S®RTP-K9 / 1337.8640.02
- Запуск и декодирование последовательных протоколов CAN-FD
R&S®RTP-K35 / 1800.6648.02
- Анализ шин
R&S®RTP-K40 / 1337.8733.02
- Запуск и декодирование последовательных протоколов MIPI RFFE
R&S®RTP-K42 / 1337.8740.02
- Запуск и декодирование последовательных протоколов MIPI D-PHY
R&S®RTP-K44 / 1337.8756.02
- Запуск и декодирование последовательных протоколов MIPI M-PHY/ UniPro
R&S®RTP-K50 / 1337.8762.02
- Запуск и декодирование последовательных протоколов Manchester и NRZ
R&S®RTP-K52 / 1337.8779.02
- Декодирование последовательных протоколов 8b10b
R&S®RTP-K55 / 1337.8785.02
- Запуск и декодирование последовательных протоколов MDIO
R&S®RTP-K57 / 1800.6548.02
- 100BASE-T1
R&S®RTP-K58 / 1800.6702.02
- 1000Base-T1, запуск и декодирование;
R&S®RTP-K60 / 1337.8791.02
- Запуск и декодирование последовательных протоколов USB 1.0/1.1/2.0/HSIC
R&S®RTP-K61 / 1337.8804.02
- Запуск и декодирование последовательных протоколов USB 3.1 Gen 1
R&S®RTP-K62 / 1337.9100.02
- Запуск и декодирование последовательных протоколов USB 3.1 Gen 2
R&S®RTP-K63 / 1337.8810.02
- Запуск и декодирование последовательных протоколов USB Power Delivery (USB-PD)
R&S®RTP-K64 / 1337.9117.02
- Запуск и декодирование последовательных протоколов USB-SSIC
R&S®RTP-K65 / 1800.6677.02
- Запуск и декодирование последовательных протоколов SpaceWire
R&S®RTP-K72 / 1337.8827.02
- Запуск и декодирование последовательных протоколов PCI Express 1.x/2.x
R&S®RTP-K21 / 1337.8685.02
- Для испытаний на соответствие USB 2.0
R&S®RTP-K22 / 1337.8691.02
- Для испытаний на соответствие стандарту Ethernet для 10M/100M/1G-Base-T Ethernet
R&S®RTP-K23 / 1337.8704.02
- Для испытаний на соответствие стандарту Ethernet для 10G-Base-T Ethernet
R&S®RTP-K24 / 1800.6531.02
- Испытания на соответствие стандарту 100BASE-T1
R&S®RTP-K25 / 1337.8710.02
- Для испытаний на соответствие 2.5/5GBASE-T
R&S®RTP-K27 / 1800.5993.02
- Для испытаний на соответствие R&S®MIPI D-PHY, версия 2.1/2.5
R&S®RTP-K28 / 1802.9621.02
- Для испытаний на соответствие R&S®MIPI C-PHY, версия 2.1
R&S®RTP-K81 / 1337.8885.02
- Для испытаний на соответствие стандарту PCI Express версии 1.1/ 2.0 (2,5 ГТ/с)
R&S®RTP-K83 / 1800.6954.02
- Для испытаний на соответствие стандарту PCI Express версии 1.1/2.0/3.0
R&S®RTP-K86 / 1337.8833.02
- Для испытаний на соответствие стандарту Energy Efficient Ethernet для 10M/100M/1G-Base-T Ethernet
R&S®RTP-K87 / 1800.6554.02
- Испытания на соответствие стандарту 1000BASE-T1
R&S®RTP-K89 / 1800.6719.02
- Испытания на соответствие стандарту 10BASE-T1 Ethernet
R&S®RTP-K91 / 1337.8840.02
- Для испытаний на соответствие и устранения нарушений целостности сигнала DDR3/DDR3L/LPDDR3
R&S®RTP-K92 / 1803.6378.02
- Решение для проведения автоматизированных испытаний на соответствие стандарту eMMC
R&S®RTP-K93 / 1801.3671.02
- Для испытаний на соответствие и устранения нарушений целостности сигнала DDR4/LPDDR4
R&S®RTP-K99 / 1326.4425.02
- Автоматизация ScopeSuite
R&S®RTP-K102 / 1800.6990.02
- Испытания приемников на соответствие стандартам USB 3.2 поколение 1 и 2
R&S®RTP-K110 / 1802.9467.02
- Испытания на соответствие стандартам HDMI 1.4b/2.1 (TMDS)/td>
R&S®RTP-K12 / 1337.8656.02
- Анализ джиттера
R&S®RTP-K17 / 1337.8856.02
- Режим высокой четкости
R&S®RTP-K19 / 1337.8879.02
- Зональный запуск
R&S®RTP-K37 / 1338.1110.02
- Анализ спектра
R&S®RTP-K39 / 1803.6761.02
- Python script interface for user defined math
R&S®RTP-K121 / 1326.3064.02
- Опция исключения цепей для компенсации влияния канала
R&S®RTP-K122 / 1326.3070.02
- Расширение реального масштаба времени дляисключения цепей RTP-K121 Для максимальной скорости сбора данных и запускаскорректированным сигналам
R&S®RTP-K130 / 1326.3093.02
- Анализ TDR/TDT
R&S®RTP-K133 / 1800.6860.02
- Разложение джиттера Разложение джиттера на компоненты, отображение переходной характеристики, гистограмм, синтетических глазковых диаграмм, спектра и кривой интенсивности отказовкоэффициенту битовых ошибок (BER)
R&S®RTP-K136 / 1803.6561.02
- Расширенный анализ на глазковой диаграмме, 8 Гбит/с Аппаратное восстановление тактового сигнала (макс. 8 Гбит/с) и обширная библиотека испытаниймаске
R&S®RTP-K140 / 1326.4554.02
- Высокоскоростной запускпоследовательному шаблону (CDR 8 Гбит/с)
R&S®RTP-K141 / 1326.4560.02
- Высокоскоростной запускпоследовательному шаблону (CDR 16 Гбит/с)
R&S®RTP-K11 / 1800.6683.02
- Программный I/Q-интерфейс Модулированные сигналы преобразуются в I/Q-данные для дальнейшей обработки
R&S®RTP-K553 / 1803.6890.02
- External frontend control Integrated setup control for external R&S®FExx frontendss
R&S®VSE/1345.1011.06
- Программное обеспечение Использование обширного опыта и возможностей компаниидля анализа сигналов на ПК и в облаке
R&S®VSE-K6A / 1345.1286.06
- Мультиканальные импульсные измерения
R&S®VSE-K8 / 1345.1970.06
- Bluetooth
R&S®VSE-K91P / 1320.7680.02
- Измерения IEEE 802.11p Анализ сигналов WLAN
R&S®VSE-K146 / 1345.1305.06
- Измерение сигналов 5G MIMO
R&S®VSE-K148 / 1345.1392.06
- Измерения 5G NR R16
R&S®VSE-K171 / 1345.1663.02
- 5G NR R17 measurements
R&S®VSE-K201 / 1345.2001.06
- Измерительное приложение обратного канала OneWeb дляR&S®VSE. Приложение можно использовать для анализа сигналов OneWeb SC-FDMA
R&S®RT-Z1M / 1337.9200.02
- Адаптер 1 МОм для подключения пассивных, токовых или высоковольтных пробников Включает пассивный пробник (500 МГц, 10:1)
R&S®RTP-Z1 / 1337.9569.02
- Передняя крышка для R&S®RTP
R&S®RTP-Z4 / 1801.4610.02
- Transit case Carries the R&S®RTP oscilloscope and accessories
R&S®RT-ZA16 / 1320.7074.02
- Прецизионный адаптер BNC-SMA
R&S®RT-ZA17 / 1337.8991.02
- Согласованная пара кабелей SMA для TDR-измерений
R&S®ZZA-KN6 / 1175.3056.00
- Держатель для 19-дюймовой стойки BW2010, шкаф 6 HU 1/1
R&S®RT-ZF1 / 1317.3420.02
- Набор для испытаний на соответствие стандарту USB 2.0 Набор для испытаний на соответствие стандарту USB 1.0/1.1/2.0. Поддерживается опцией R&S®RTO-K21 для испытаний на соответствие стандарту USB
R&S®RT-ZF2 / 1317.5522.02
- Набор для испытаний 10/100/1000BASE-T, 10G-BaseT и BroadR-Reach Ethernet Поддерживается опциями для испытаний на соответствие стандарту Ethernet R&S®RTO-K22, R&S®RTO-K23 и R&S®RTO-K24
R&S®RT-ZF2C / 1317.5639.02
- Кабель для проверки 1000BASE-T на джиттер Кабель для проверки сигналов 1000Base-T на джиттер для R&S®RTO-K22 (решение для проведения испытаний на соответствие стандарту Ethernet)
R&S®RT-ZF4 / 1333.0880.02
- Набор для испытаний 10BASE-TE Energy Efficient Ethernet
R&S®RT-ZF5 / 1333.0896.02
- Устройство для проверки Ethernet (направленный, канал-партнер, нагрузка)
R&S®RT-ZF7 / 1801.3688.02
- Автомобильное контрольно-измерительное устройство Автомобильное измерительное Ethernet-устройство с двумя SMA-переходниками RT-ZF7A
R&S®RT-ZF7A / 1801.4126.02
- Переходник SMA Плата высокоточного адаптера автомобильного разъема к SMA
R&S®RT-ZF7P / 1802.9680.02
- SMA adapter for PoDL High precision adapter board from Industrial Ethernet connectors to SMA
R&S®RT-ZF8 / 1801.3694.02
- Приспособление для испытаний автомобильной сети Ethernet на соответствие стандарту Набор для испытаний на соответствие стандарту 100BASE-T1 и 1000BASE-T1 согласно IEEE и OPEN TC8
R&S®RT-ZF30 / 1333.2099.02
- Контрольно-измерительное устройство Контрольно-измерительное устройство
R&S®RT-ZS60 / 1418.7307.02
- Активный несимметричный пробник, 6 ГГц, R&S®ProbeMeter, интерфейс пробников
R&S®RT-ZD40 / 1410.5205.02
- Активный дифференциальный пробник, 4,5 ГГц, интерфейс пробников
R&S®RT-ZZ80 / 1409.7608.02
- Пробник для линии передачи, 8 ГГц, пассивный
R&S®RT-ZPR40 / 1800.5406.02
- Пробник для шин питания, 4 ГГц, R&S®ProbeMeter, интерфейс пробников
R&S®RT-ZM60 / 1419.3105.02
- Модуль усилителя пробника, 6 ГГц
R&S®RT-ZM90 / 1419.3205.02
- Модуль усилителя пробника, 9 ГГц
R&S®RT-ZM130 / 1800.4500.02
- Модуль усилителя пробника, 13 ГГц
R&S®RT-ZM160 / 1800.4600.02
- Модуль усилителя пробника, 16 ГГц
R&S®RT-ZMA10 / 1419.4301.02
- Кабель с впаиваемыми наконечниками пробника для системы модульных пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM
R&S®RT-ZMA10-6 / 1801.4349.02
- Кабель с шестью впаиваемыми наконечниками пробника для системы модульных пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM
R&S®RT-ZMA11 / 1419.4318.02
- Кабель с впаиваемыми наконечниками пробника с расширенным температурным диапазоном для системы модульных пробников R&S®RT-ZM 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM
R&S®RT-ZMA12 / 1419.4324.02
- Модуль наконечника пробника с квадратными выводами для системы модульных пробников R&S®RT-ZM > 6 ГГц, < 75 пс, модуль наконечника пробника, P/N/DM/CM
R&S®RT-ZMA14 / 1338.1010.02
- Кабель с гибкими соединительными впаиваемыми наконечниками пробника для системы модульных пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM, включая 10 гибких соединительных впаиваемых наконечников
R&S®RT-ZMA15 / 1419.4224.02
- Модуль наконечника пробника с быстрым подключением для системы модульных пробников R&S®RT-ZM > 12 ГГц, < 37 пс, модуль наконечника пробника, P/N/DM/CM
R&S®RT-ZMA30 / 1419.4353.02
- Браузерный модуль для системы модульных пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM
R&S®RT-ZMA40 / 1419.4201.02
- Модуль SMA для системы модульных пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM
Разрешение
- До 16 разрядов
Погрешность временной развертки
- ±0,01 чнм (на момент поставки/калибровки)
Габариты (ШхВхГ)
- 441 × 285 × 316 мм
Особенность
Частота дискретизации
Глубина памяти
Полоса пропускания
ОПИСАНИЕ
Цифровой четырехканальный осциллограф Rohde & Schwarz RTP представляет собой высокопроизводительное измерительное устройство, сочетающее целостность сигналов с высокой скоростью сбора данных. Устройство оснащено настраиваемым входным каскадом со специализированной интегральной схемой и аппаратной обработкой в режиме реального времени. Осциллограф обеспечивает точность измерений при компактных размерах.
Модель RTP имеет полосу пропускания от 4 до 16 ГГц и максимальную частоту дискретизации 40 млрд отсчетов/с. Максимальная глубина памяти составляет 3 млрд точек на канал, а разрешение достигает 16 разрядов. Поддерживаются все типы запуска при полной полосе пропускания, а также прецизионный цифровой запуск без ограничений полосы пропускания. Входное сопротивление составляет 50 Ом, входная чувствительность — от 2 мВ/дел до 1 В/дел.
Осциллограф предназначен для использования в лабораториях, где требуется быстрый поиск ошибок в сигналах (до 750 000 форм сигнала в секунду) и точные измерения. Возможность исключения цепей в реальном масштабе времени позволяет осуществлять запуск и быстрый сбор данных. Устройство поддерживает дифференциальные вычисления сигналов в реальном времени и имеет OCXO-генератор в качестве стандарта для обеспечения погрешности временной развертки ±0,01 чнм на момент поставки/калибровки.
Осциллограф оснащен 13,3-дюймовым цветным TFT-дисплеем с емкостным сенсорным экраном (1920 × 1080 пикселей). Интерфейсы включают LAN 1 Гбит/с, 4 × USB 3.1 Type A, 1 × USB 3.1 Type B, GPIB, HDMI™ 2.0 и DP++ 1.3 для внешнего монитора. Устройство работает под управлением операционной системы Windows и имеет два слота для опций с лицевой и обратной стороны для расширения функционала.
Особенности осциллографа цифрового Rohde & Schwarz RTP:
• Быстрый поиск ошибок в 750 000 формах сигнала;
• Прецизионный цифровой запуск без ограничений полосы пропускания;
• Исключение цепей в реальном масштабе времени для запуска и быстрого сбора данных;
• Компактная конструкция и бесшумная работа;
• Точные измерения благодаря плоской АЧХ с неравномерностью +/- 0,25 дБ.
