Решение для беспроводного измерения мощности ROHDE & SCHWARZ R&S NRPM ГГц 29C000181

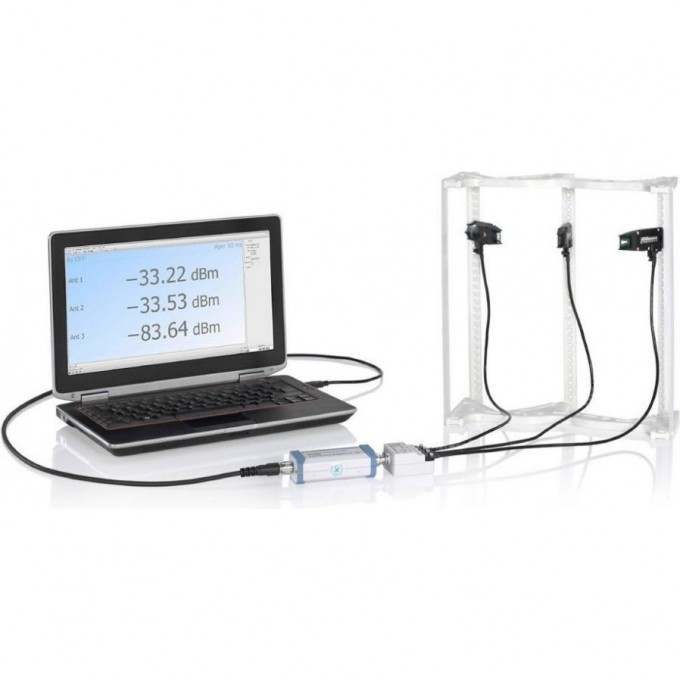

R&S®NRPM представляет собой полностью откалиброванное и индивидуально масштабируемое решение для беспроводного (ОТА) измерения мощности. Устройство предназначено для настольного применения или работы в составе оборудования безэховых камер. Оно охватывает диапазон частот от 18 ГГц до 90 ГГц, что делает его подходящим для различных высокочастотных измерений.

Прибор идеально подходит для беспроводных (эфирных, OTA) верификационных испытаний формирования диаграммы направленности в стандартах 5G, WLAN IEEE 802.11ad и IEEE 802.11ay. Также R&S®NRPM может использоваться для калибровки выходной мощности передающих антенн и в качестве автомобильного радара. Он оснащен полностью откалиброванным антенным модулем со встроенным диодным детектором.

В зависимости от конфигурации, доступны модули однополяризованной антенны R&S®NRPM-A90 и антенны с двойной поляризацией R&S®NRPM-A90D. Модуль R&S®NRPM-A90D включает две антенны Вивальди, расположенные под прямым углом, для измерений в обоих направлениях поляризации. Модули датчиков R&S®NRPM3 (трехканальный) и R&S®NRPM3N (трехканальный LAN) обеспечивают гибкость подключения.

Для подключения доступны различные интерфейсные кабели USB-A (0,75 м, 1,5 м, 3 м, 5 м), 6-контактные интерфейсные кабели (1,5 м, 3 м, 5 м) и кабель сигнала запуска. Дополнительно предлагаются USB-концентратор датчиков R&S®NRP-Z5 для подключения до четырех датчиков и документация по калибровочным значениям (R&S®DCV-1, R&S®DCV-ZP).

• Диапазон частот: от 18 ГГц до 90 ГГц;
• Очень быстрый режим списка приема;
• Применение для стандартов 5G, WLAN IEEE 802.11ad и IEEE 802.11ay, а также в качестве автомобильного радара;
• Полностью откалиброванный антенный модуль со встроенным диодным детектором;
• Масштабируемость под требования заказчика.
