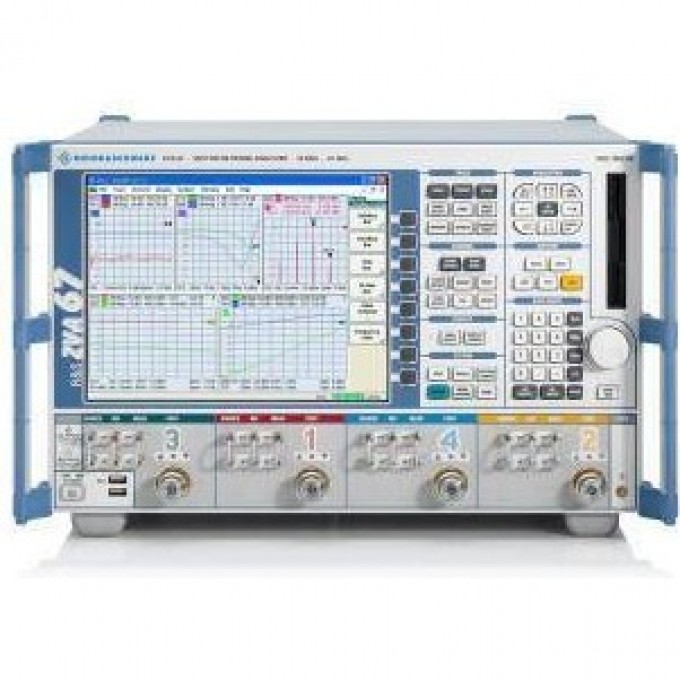

Векторный анализатор цепей ROHDE & SCHWARZ R&S®ZVA id 19885

Векторные анализаторы цепей R&S®ZVA от Rohde & Schwarz представляют собой промышленное решение, разработанное для широкого спектра измерительных задач. Эта серия анализаторов предназначена для использования как в лабораторных условиях, так и в производственных процессах, обеспечивая высокую эффективность до 110 ГГц и возможность подключения до четырех измерительных портов. Устройства поддерживают линейные и нелинейные измерения параметров усилителей и смесителей, а также измерения коэффициента шума.

Ключевые характеристики включают измерения профиля импульса с разрешением 12,5 нс, точные дифференциальные измерения для активных устройств с симметричными портами, высокую выходную мощность (типа > 18 дБмВт) и широкий динамический диапазон (типа > 140 дБ). Анализаторы отличаются высокой скоростью измерения (< 3,5 мкс для одной контрольной точки) и широкой полосой ПЧ (1/5/30 МГц). Поддерживаются универсальные технологии калибровки, такие как TOSM, TRL/LRL, TOM, TRM, TNA, UOSM, а также автоматические модули калибровки.

Модели R&S®ZVA доступны с различными диапазонами частот: от 300 кГц до 8 ГГц для R&S®ZVA8 и от 10 МГц до 24/40/50/67/110 ГГц для R&S®ZVA24/40/50/67/110. Концепция прибора включает один источник на каждую пару портов, а для R&S®ZVA24 и R&S®ZVA40 доступны четыре модели источников. R&S®ZVA67 оснащен одним источником для каждого порта, что позволяет параллельный вывод сигналов и одновременное измерение параметров нескольких устройств.

Дополнительные возможности включают прямой доступ к генератору и приемнику, что позволяет интегрировать предусилители или аттенюаторы, а также подключать внешние измерительные схемы. Устройства обеспечивают измерения фазы и группового времени задержки на смесителях с доступом или без доступа к гетеродину. Гарантия на оборудование составляет 12 месяцев, имеется сертификация CE.
