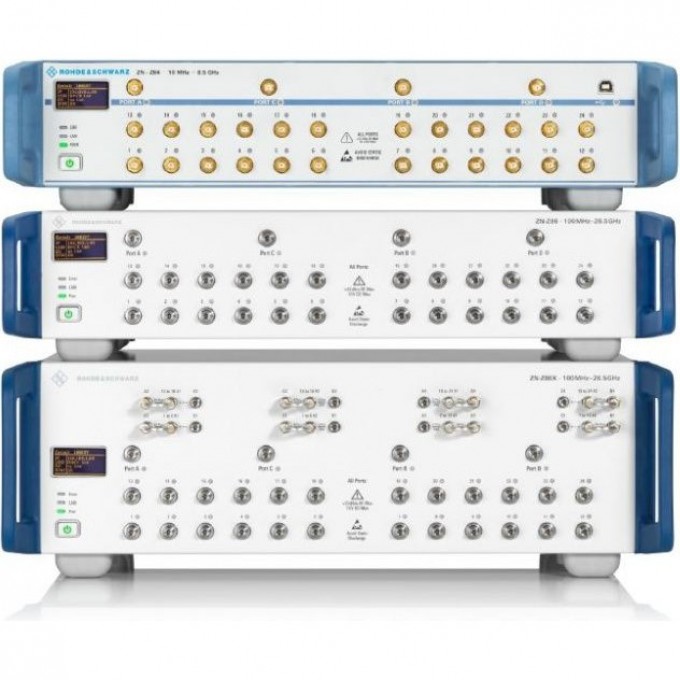

Коммутационная матрица для анализаторов цепей ROHDE & SCHWARZ ZN-Z84 R&S-ZN-Z84 R&S-ZN-Z84

Rohde & Schwarz ZN-Z84 — это коммутационная матрица, разработанная для расширения функциональности анализаторов цепей серий ZNB и ZNBT8. Устройство позволяет значительно увеличить количество портов анализатора, что критически важно для проведения комплексных измерений многопортовых устройств и систем. Модель ZN-Z84 обеспечивает расширение до 48 портов, что делает ее эффективным решением для сложных измерительных задач.

Конструкция ZN-Z84 основана на твердотельных переключателях, которые характеризуются высокой точкой компрессии, минимальными вносимыми потерями и отличным согласованием портов. Это обеспечивает высокую точность и повторяемость измерений S-параметров, волновых величин и их отношений в широком частотном диапазоне от 10 МГц до 8,5 ГГц. Время переключения составляет всего 100 мкс, что повышает эффективность измерительного процесса.

Устройство предназначено для инженеров и исследователей, работающих с высокочастотными системами, где требуется анализ многопортовых устройств. ZN-Z84 позволяет проводить комплексные перекрестные измерения, что расширяет возможности тестирования и отладки радиоэлектронных компонентов и систем. Полная совместимость с автоматическими модулями калибровки упрощает настройку и обеспечивает высокую точность измерений.

Матрица ZN-Z84 имеет габаритные размеры 445мм × 88мм × 300мм и массу от 5 до 7 кг, что соответствует стандартным требованиям к лабораторному оборудованию. Тип разъемов для подключения к ВАЦ и измерительных портов — SMA-female (гнездо). Устройство выдерживает повреждающий уровень СВЧ до +23 дБм и постоянного тока до 12 В.

• Широкий частотный диапазон от 10 МГц до 8,5 ГГц;
• Возможность одновременной работы нескольких матриц;
• Проведение комплексных перекрестных измерений до 48 портов;
• Максимальное время переключения: 100 мкс;
• Полная совместимость с автоматическими модулями калибровки.
