Активный 8-канальный логический пробник ROHDE & SCHWARZ HO3508 HO3508-/-5800.4263.02
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

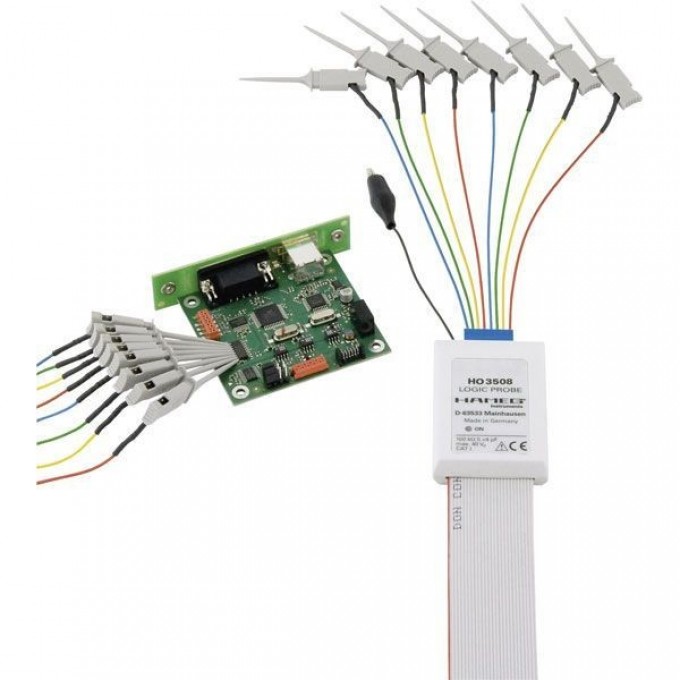

Rohde & Schwarz HO3508 — это активный 8-канальный логический пробник, разработанный для расширения функционала осциллографов серии HMO с поддержкой Mixed-Signal Oscilloscope (MSO). Устройство предназначено для подключения и анализа цифровых логических сигналов, обеспечивая точное измерение и декодирование данных.
Пробник обладает входным импедансом 100 кОм параллельно с емкостью менее 4 пФ, что минимизирует влияние на исследуемую схему. Максимальная входная частота составляет 350 МГц, а максимальное входное напряжение — 40 В (DC + пиковое AC), что позволяет работать с широким диапазоном цифровых сигналов. Частота дискретизации 4 Гвыб/с и полоса пропускания 800 МГц обеспечивают высокую детализацию измерений.
HO3508 поддерживает декодирование данных в форматах ASCII, двоичном, десятичном и шестнадцатеричном. Результаты измерений могут отображаться на осциллографе как отдельные логические каналы или как шина, что упрощает анализ сложных цифровых протоколов. Длина кабеля составляет примерно 1 метр, обеспечивая удобство подключения.
Данный логический пробник является важным инструментом для инженеров и разработчиков, работающих с цифровыми схемами, позволяя эффективно отлаживать и тестировать устройства. Он совместим с осциллографами Rohde & Schwarz серии HMO, расширяя их возможности до уровня MSO.
