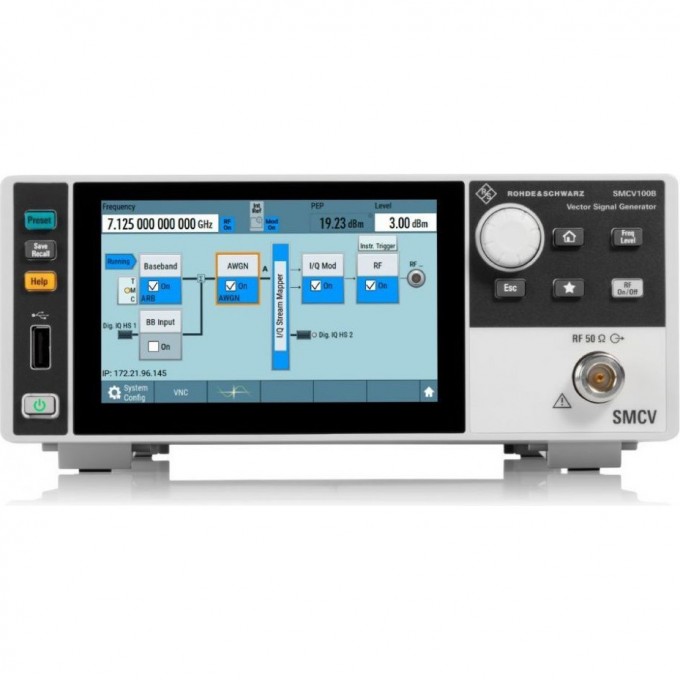

Векторный генератор сигналов ROHDE & SCHWARZ SMCV100B от 8 кГц до 7.125 ГГц, полоса модуляции до 240 МГц 29C000391
Артикул: 29C000391
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Интерфейсы
- USB-интерфейс, Разъем RJ12
Вес
- 5 кг
Поддерживаемые стандарты
- 5G-NR (v.15, v.16, v.17), LTE (v.8-15), Сотовый IoT (v.13-15), 3GPP FDD, GSM/EDGE, CDMA2000, TD-SCDMA, IEEE 802.11 (a/b/g/n/j/p/ac/ax/be), Bluetooth (EDR, 5.x), NFC A/B/F, LORA, OFDM, GPS, Galileo, ГЛОНАСС, BeiDou, NavIC/IRNSS, DVB-C/ISDB-C, J.83/B, AM/ЧМ/RDS, DAB/T-DMB, DRM, ATSC/ATSC-MH/ATSC 3.0, DVB-T/T2, ISDB-T/TSB, DTMB, DVB-H/DVB-T, DVB-S/S2/S2X/RCS2/S2X-E
Мощность
- 110 Вт
Габариты
- 220x97x366 мм
Выходная мощность
- До +25 дБмВт
Напряжение, В
- 230
Мощность, Вт
- 175
Количество каналов
- 1
Дополнительные возможности
- Дымоуловитель
Полоса пропускания, МГц
- 800
Частотный диапазон от
- 8 кГц
Частотный диапазон до
- 7.125 ГГц
R&S®TS-USB1 / 6124.2531.00
- Последовательный USB-адаптер для дистанционного управления через RS-232
R&S®DIGIQ-HS / 3641.2948.03
- Кабель для цифрового I/Q-интерфейса HS, 3 м
R&S®DCV-2 / 0240.2193.09
- Документациякалибровочным значениям
Полоса модуляции
- До 240 МГц
R&S®SMCVB-B103 / 1433.2002.02
- От 8 кГц до 3 ГГц
R&S®SMCVBKB106 / 1433.2202.02
- Расширение диапазона частот до 6 ГГц
R&S®SMCVBKB107 / 1433.2402.02
- Расширение диапазона частот до 7,125 ГГц
R&S®SMCVB-K709 / 1434.3590.02
- Низкий фазовый шум
R&S®SMCVB-K31 / 1434.4115.02
- Высокая выходная мощность
R&S®SMCVB-K19 / 1434.4073.02
- Цифровой интерфейс модулирующего сигнала
R&S®SMCVB-K511 / 1434.3519.02
- Расширение памяти генератора сигналов произвольной формы до 512 млн отсчетов
R&S®SMCVB-K512 / 1434.3531.02
- Расширение памяти генератора сигналов произвольной формы до 1 млрд отсчетов
R&S®SMCVB-K505 / 1434.5328.02
- Потоковая передача сигналов произвольной формы
R&S®SMCVB-K519 / 1434.3690.02
- Широковещательные стандарты с поддержкой модулирующих сигналов
R&S®SMCVB-K521 / 1434.3554.02
- Расширение ВЧ-полосы модулирующего сигнала до 120 МГц
R&S®SMCVB-K522 / 1434.3577.02
- Расширение ВЧ-полосы модулирующего сигнала до 160 МГц
R&S®SMCVB-K523 / 1434.4050.02
- Расширение ВЧ-полосы модулирующего сигнала до 240 МГц
R&S®SMCVB-K547 / 1434.4138.02
- Улучшенная АЧХ модулятора
R&S®SMCVB-K548 / 1434.5640.02
- Снижение коэффициента амплитуды
R&S®SMCVB-K197 / 1434.3619.02
- АМ/ЧМ/ФМ
R&S®SMCVB-K198 / 1434.3631.02
- Импульсная модуляция
R&S®SMCVB-K199 / 1434.3990.02
- Пользовательская цифровая модуляция
R&S®SMCVB-K444 / 1434.4873.02
- 5G-NR версии 15 (WinIQSIM2™)
R&S®SMCVB-K448 / 1434.5686.02
- 5G-NR версии 16 (WinIQSIM2™)
R&S®SMCVB-K470 / 1434.5857.02
- Прямая связь 5G-NR
R&S®SMCVB-K418 / 1434.4773.02
- Сигналы Verizon 5GTF
R&S®SMCVB-K255 / 1434.4373.02
- LTE версии 8
R&S®SMCVB-K284 / 1434.4496.02
- LTE версии 9
R&S®SMCVB-K285 / 1434.4515.02
- LTE версии 10
R&S®SMCVB-K412 / 1434.4650.02
- LTE версии 11
R&S®SMCVB-K413 / 1434.4673.02
- LTE версии 12
R&S®SMCVB-K419 / 1434.4796.02
- LTE версии 13/14/15
R&S®SMCVB-K415 / 1434.4738.02
- Сотовый Интернет вещей (IoT) версии 13
R&S®SMCVB-K443 / 1434.4850.02
- Сотовый Интернет вещей (IoT) версии 14
R&S®SMCVB-K446 / 1434.5705.02
- Сотовый Интернет вещей (IoT) версии 15
R&S®SMCVB-K242 / 1434.4196.02
- 3GPP FDD (WinIQSIM2™)
R&S®SMCVB-K283 / 1434.4473.02
- 3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций (WinIQSIM2™)
R&S®SMCVB-K240 / 1434.4150.02
- GSM/EDGE
R&S®SMCVB-K241 / 1434.4173.02
- EDGE Evolution
R&S®SMCVB-K246 / 1434.4238.02
- CDMA2000®
R&S®SMCVB-K247 / 1434.4250.02
- 1xEV-DO Rev. A
R&S®SMCVB-K287 / 1434.4550.02
- 1xEV-DO Rev. B
R&S®SMCVB-K250 / 1434.4273.02
- TD-SCDMA
R&S®SMCVB-K251 / 1434.4296.02
- Расширенные испытания базовых/мобильных станций TD-SCDMA
R&S®SMCVB-K254 / 1434.4350.02
- IEEE 802.11 (a/b/g/n/j/p)
R&S®SMCVB-K286 / 1434.4538.02
- IEEE 802.11ac
R&S®SMCVB-K442 / 1434.4838.02
- IEEE 802.11 ax
R&S®SMCVB-K447 / 1434.5870.02
- IEEE 802.11be
R&S®SMCVB-K260 / 1434.4396.02
- Bluetooth® EDR
R&S®SMCVB-K417 / 1434.4750.02
- Bluetooth® 5.x
R&S®SMCVB-K289 / 1434.4573.02
- NFC A/B/F
R&S®SMCVB-K431 / 1434.4815.02
- LORA
R&S®SMCVB-K414 / 1434.4696.02
- Генерация сигналов OFDM
R&S®SMCVB-K471 / 1434.4880.02
- 5G NR версии 17
R&S®SMCVB-K244 / 1434.4215.02
- GPS (1 спутник). Сигнал одного спутника
R&S®SMCVB-K298 / 1434.4615.02
- Модернизированная система GPS. Сигнал одного спутника
R&S®SMCVB-K266 / 1434.4450.02
- Galileo (1 спутник). Сигнал одного спутника
R&S®SMCVB-K294 / 1434.4596.02
- ГЛОНАСС (1 спутник). Сигнал одного спутника
R&S®SMCVB-K423 / 1434.5911.02
- Модернизированная система ГЛОНАСС (1 спутник). Сигнал одного спутника
R&S®SMCVB-K407 / 1434.4638.02
- BeiDou (1 спутник). Сигнал одного спутника
R&S®SMCVB-K432 / 1434.5740.02
- Модернизированная система BeiDou (1 спутник). Сигнал одного спутника
R&S®SMCVB-K297 / 1434.5734.02
- NavIC/IRNSS (1 спутник). Сигнал одного спутника
R&S®SMCVB-KV50 / 1434.5770.02
- Многоспутниковая система GPS, радиосигналы L1
R&S®SMCVB-KV51 / 1434.5792.02
- Многоспутниковая система Galileo, радиосигналы E1
R&S®SMCVB-KV52 / 1434.5811.02
- Многоспутниковая система ГЛОНАСС, радиосигналы L1
R&S®SMCVB-KV53 / 1434.5834.02
- Многоспутниковая система BeiDou, радиосигналы L1
R&S®SMCVB-K157 / 1434.3754.02
- DVB-C / ISDB-C
R&S®SMCVB-K158 / 1434.3777.02
- J.83/B
R&S®SMCVB-K155 / 1434.3719.02
- АМ/ЧМ/RDS
R&S®SMCVB-K156 / 1434.3731.02
- DAB/T-DMB
R&S®SMCVB-K160 / 1434.3819.02
- DRM
R&S®SMCVB-K161 / 1434.3831.02
- ATSC/ATSC-MH
R&S®SMCVB-K162 / 1434.3854.02
- ATSC 3.0
R&S®SMCVB-K164 / 1434.3890.02
- DVB-T2
R&S®SMCVB-K163 / 1434.3877.02
- DVB-T
R&S®SMCVB-K165 / 1434.3919.02
- ISDB-T/TSB
R&S®SMCVB-K166 / 1434.3931.02
- DTMB
R&S®SMCVB-KV10 / 1434.5340.02
- Библиотека сигналов DAB/T-DMB (SL)
R&S®SMCVB-KV11 / 1434.5370.02
- Библиотека сигналов DRM (SL)
R&S®SMCVB-KV12 / 1434.5405.02
- Библиотека сигналов DRM+ (SL)
R&S®SMCVB-KV13 / 1434.5434.02
- Библиотека радиосигналов HD (SL)
R&S®SMCVB-KV14 / 1434.5463.02
- Воспроизведение сигналов XM Radio (SL)
R&S®SMCVB-KV15 / 1434.5492.02
- Библиотека сигналов DVB-T2 (SL)
R&S®SMCVB-KV16 / 1434.5528.02
- Библиотека сигналов ATSC 3.0 (SL)
R&S®SMCVB-KV17 / 1434.5557.02
- Библиотека сигналов источников помех цифрового ТВ (SL)
R&S®SMCVB-KV18 / 1434.5586.02
- Библиотека сигналов источников помех в кабелях (SL)
R&S®SMCVB-KV19 / 1434.5611.02
- Библиотека сигналов источников помех в спутниках (SL)
R&S®SMCVB-KV20 / 1434.5892.02
- Китайская цифровая радиосистема, библиотека радиосигналов (SL)
R&S®SMCVB-KS10 / 1434.4896.02
- Библиотека потоков DAB/T-DMB (SL)
R&S®SMCVB-KS11 / 1434.4938.02
- Библиотека потоков DAB+ (SL)
R&S®SMCVB-KS12 / 1434.4973.02
- Библиотека потоков ISDB-T (SL)
R&S®SMCVB-KS13 / 1434.5011.02
- Библиотека потоков ATSC и мобильного ATSC DTV (SL)
R&S®SMCVB-KS14 / 1434.5057.02
- Библиотека сигналов DVB-T2 MI (SL)
R&S®SMCVB-KS15 / 1434.5092.02
- Библиотека потоков EMC (SL)
R&S®SMCVB-KS16 / 1434.5134.02
- Библиотека потоков DRM (SL)
R&S®SMCVB-KS17 / 1434.5170.02
- Библиотека базовых потоков (SL)
R&S®SMCVB-KS18 / 1434.5211.02
- Расширенная библиотека потоков SDTV (SL)
R&S®SMCVB-KS19 / 1434.5257.02
- Расширенная библиотека потоков HDTV (SL)
R&S®SMCVB-KS20 / 1434.5292.02
- Библиотека потоков HEVC (SL)
R&S®SMCVB-K252 / 1434.4315.02
- DVB-H/DVB-T
R&S®SMCVB-K253 / 1434.4338.02
- DAB/T-DMB
R&S®SMCVB-K167 / 1434.3954.02
- DVB-S/DVB-S2
R&S®SMCVB-K168 / 1434.3977.02
- DVB-S2X
R&S®SMCVB-K469 / 1434.5940.02
- DVB-RCS2
R&S®SMCVB-K416 / 1434.4715.02
- DVB-S2/DVB-S2X
R&S®SMCVB-K476 / 1434.5934.02
- DVB-S2X-E (Annex E)
R&S®SMCVB-K200 / 1434.5728.71
- 1 сигнал
R&S®SMCVB-K200 / 1434.5728.72
- 5 сигналов
R&S®SMCVB-K200 / 1434.5728.75
- 50 сигналов
R&S®SMCVB-K62 / 1434.3654.02
- Аддитивный белый гауссовский шум (AWGN)
R&S®SMCVB-K262 / 1434.4438.02
- Аддитивный белый гауссовский шум (AWGN)
R&S®SMCVB-K261 / 1434.4415.02
- Генерация многочастотных немодулированных сигналов
R&S®SMCVB-K980 / 1434.5757.02
- Служба мониторинга состояния и использования (HUMS - Health and Utilization Monitoring Service )
R&S®HZN96 / 3638.7813.02
- Переходник для 19-дюймовой стойки, 2 HU
R&S®ERST.2 / 3627.0570.00
- Медный SFP-трансивер 1000 Base-T
Особенность
Особенность
- Сигналов
Тип
- Цифровой
Частота дискретизации
- 4
ОПИСАНИЕ
Векторный генератор сигналов Rohde & Schwarz SMCV100B представляет собой многостандартную платформу, разработанную для применения в автомобильных, широковещательных, навигационных и беспроводных системах. Устройство оснащено сенсорным экраном диагональю 5 дюймов и поддерживает полноценную программную опцию. Генератор обеспечивает формирование ВЧ-сигналов в диапазоне от 4 кГц до 7,125 ГГц.
Ключевые технические характеристики включают высокую выходную мощность до +25 дБмВт и полосу модуляции до 240 МГц. Генератор поддерживает различные опции, такие как расширение диапазона частот до 6 ГГц или 7,125 ГГц, а также опции для улучшения характеристик фазового шума и повышения выходной мощности. Доступны расширения памяти генератора сигналов произвольной формы до 512 млн или 1 млрд отсчетов, а также потоковая передача сигналов произвольной формы.
Устройство поддерживает широкий спектр стандартов сотовой связи (5G-NR, LTE, GSM/EDGE, CDMA2000, TD-SCDMA), беспроводной связи (IEEE 802.11 a/b/g/n/j/p/ac/ax/be, Bluetooth 5.x, NFC, LORA, OFDM), навигации (GPS, Galileo, ГЛОНАСС, BeiDou, NavIC/IRNSS) и радиовещания (DVB-C, ISDB-C, AM/ЧМ/RDS, DAB/T-DMB, DRM, ATSC, DVB-T/T2, ISDB-T, DTMB, DVB-S/S2/S2X). Также доступны опции для генерации аддитивного белого гауссовского шума (AWGN) и многочастотных немодулированных сигналов.
В комплектацию могут входить различные принадлежности, такие как переходник для 19-дюймовой стойки, последовательный USB-адаптер, медный SFP-трансивер и кабель для цифрового I/Q-интерфейса. Доступна документация по калибровочным значениям и служба мониторинга состояния и использования (HUMS).
Особенности Векторный генератор сигналов Rohde & Schwarz SMCV100B:
• Многостандартная платформа для широковещательных, навигационных, сотовых и беспроводных систем;
• Векторный генератор сигналов с полноценной программной опцией и сенсорным экраном диагональю 5 дюймов;
• Генерация ВЧ-сигналов от 4 кГц до 7,125 ГГц;
• Высокая выходная мощность до +25 дБмВт;
• Полоса модуляции до 240 МГц.
