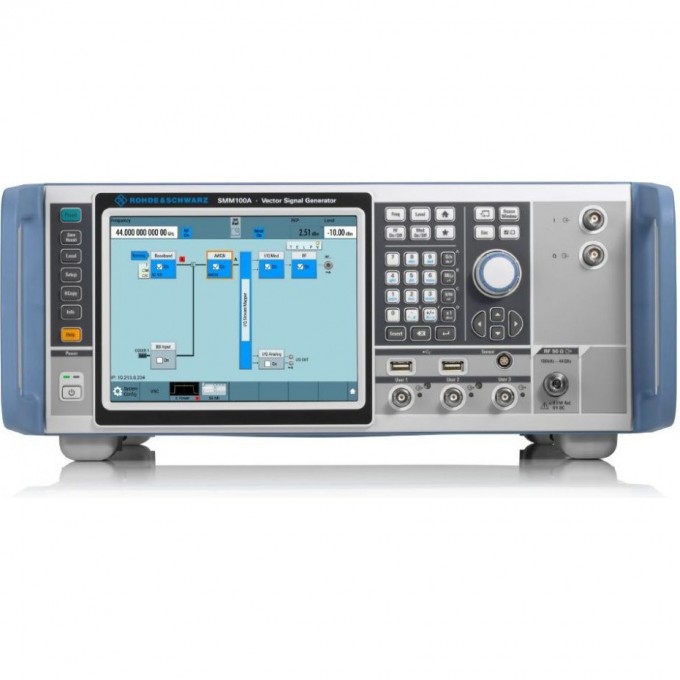

Векторный генератор сигналов ROHDE & SCHWARZ SMM100A до 44 ГГц 29C000393
Артикул: 29C000393
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Напряжение, В
- 230
Мощность, Вт
- 175
Количество каналов
- 1
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Полоса пропускания, МГц
- 800
Частотный диапазон от
- 100
R&S®ZZA-KN4 / 1175.3033.00
- Адаптер для 19-дюймовой стойки для монтажа корпуса шириной 19 дюймов и высотой 4 RU в стандартной 19-дюймовой стойке
R&S®TS-USB1 / 6124.2531.00
- Последовательный USB-адаптер для дистанционного управления через RS-232
Опции опорного генератора
- Вход и выход опорного сигнала с частотой 100 МГц, 1 ГГц и сверхнизкий шум; Настраиваемый вход опорной частоты (от 1 МГц до 100 МГц)
Опции аналоговой модуляции
- Импульсный модулятор; Высококлассный генератор импульсов; Многофункциональный генератор; АМ/ЧМ/ФМ
Прочие опции
- Фазовая когерентность; Управление входным каскадом; Solid-state drive; HUMS (Служба мониторинга состояния и использования); Адаптер для 19-дюймовой стойки; Кабель для стандартного I/Q-интерфейса; Последовательный USB-адаптер; Кабель для цифрового I/Q-интерфейса HS
R&S®SMM-B1006 / 1440.9009.02
- От 100 кГц до 6 ГГц
R&S®SMM-B1007 / 1440.9109.02
- От 100 кГц до 7,5 ГГц
R&S®SMM-B1012 / 1440.9209.02
- От 100 кГц до 12,75 ГГц
R&S®SMM-B1020 / 1440.9309.02
- От 100 кГц до 20 ГГц
R&S®SMM-B1031 / 1440.9409.02
- От 100 кГц до 31,8 ГГц
R&S®SMM-B1044 / 1440.9509.02
- От 100 кГц до 44 ГГц
R&S®SMM-B1044N / 1440.9609.02
- От 100 кГц до 44 ГГц, полоса частот I/Q-модуляции и минимальная ширина импульса ограничены
R&S®SMM-B1044O / 1441.0305.02
- От 100 кГц до 44 ГГц. Полоса I/Q-модуляции и мин. длительность импульса ограничены в диапазоне от 31,8 ГГц до 37 ГГц
R&S®SMM-K703 / 1441.1301.02
- Вход и выход опорного сигнала с частотой 100 МГц, 1 ГГц и сверхнизкий шум
R&S®SMM-K704 / 1441.1318.02
- Настраиваемый вход опорной частоты (от 1 МГц до 100 МГц)
R&S®SMM-K22 / 1441.1330.02
- Импульсный модулятор
R&S®SMM-K23 / 1441.1347.02
- Высококлассный генератор импульсов
R&S®SMM-K24 / 1441.1353.02
- Многофункциональный генератор
R&S®SMM-K720 / 1441.1324.02
- АМ/ЧМ/ФМ
R&S®SMM-B90 / 1440.9709.02
- Фазовая когерентность
R&S®SMM-K553 / 1441.1147.02
- Управление входным каскадом
R&S®SMM-B9 / 1440.9809.02
- Генератор модулирующих сигналов с ARB (64 млн отсчетов, ВЧ-полоса пропускания 120 МГц)
R&S®SMM-K511 / 1441.1260.02
- Расширение памяти генератора сигналов произвольной формы до 512 млн отсчетов
R&S®SMM-K17 / 1441.2143.02
- Дифференциальные аналоговые I/Q-выходы
R&S®SMM-K512 / 1441.1276.02
- Расширение памяти генератора сигналов произвольной формы до 1 млрд отсчетов
R&S®SMM-K513 / 1441.2120.02
- Расширение памяти генератора сигналов произвольной формы до 2 млрд отсчетов
SMM-K520 / 1441.2114.02
- Расширение модулирующих сигналов в реальном масштабе времени
SMM-K523 / 1441.2108.02
- Расширение ВЧ-полосы модулирующего сигнала до 240 МГц
SMM-K524 / 1441.2095.02
- Расширение ВЧ-полосы модулирующего сигнала до 500 МГц
SMM-K525 / 1441.2089.02
- Расширение ВЧ-полосы модулирующего сигнала до 1 ГГц
R&S®SMM-K80 / 1441.2066.02
- Тестер коэффициента битовых ошибок
SMM-K507 / 1441.0934.02
- Загрузка ARB Ethernet
SMM-K540 / 1441.2050.02
- Отслеживание огибающей
SMM-K541 / 1441.2043.02
- Предыскажение АМ/АМ, АМ/ФМ
SMM-K544 / 1441.2037.02
- Пользовательская коррекция АЧХ
SMM-K548 / 1441.1130.02
- Снижение коэффициента амплитуды
R&S®SMM-K144 / 1441.1730.02
- 5G NR версии 15
R&S®SMM-K148 / 1441.2166.02
- 5G NR версии 16
R&S®SMM-K171 / 1441.1018.02
- 5G NR версии 17
R&S®SMM-K170 / 1441.1076.02
- Прямая связь 5G NR
R&S®SMM-K55 / 1441.1924.02
- LTE версии 8
R&S®SMM-K84 / 1441.1882.02
- LTE версии 9
R&S®SMM-K85 / 1441.1876.02
- LTE версии 10
R&S®SMM-K112 / 1441.1847.02
- LTE версии 11
R&S®SMM-K113 / 1441.1830.02
- LTE версии 12
R&S®SMM-K119 / 1441.1776.02
- LTE версии 13/14/15
R&S®SMM-K175 / 1441.1030.02
- Генерация плоскости пользователя
R&S®SMM-K115 / 1441.1818.02
- Сотовый Интернет вещей (IoT) версии 13
R&S®SMM-K143 / 1441.1747.02
- Сотовый Интернет вещей (IoT) версии 14
R&S®SMM-K146 / 1441.1247.02
- Сотовый Интернет вещей (IoT) версии 15
R&S®SMM-K42 / 1441.2008.02
- 3GPP FDD
R&S®SMM-K83 / 1441.1899.02
- 3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций
R&S®SMM-K40 / 1441.2020.02
- GSM/EDGE
R&S®SMM-K41 / 1441.2014.02
- EDGE Evolution
R&S®SMM-K46 / 1441.1999.02
- CDMA2000®, включая 1xEV-DV
R&S®SMM-K47 / 1441.1982.02
- 1xEV-DO Rev. A
R&S®SMM-K87 / 1441.1853.02
- 1xEV-DO Rev. B
R&S®SMM-K50 / 1441.1960.02
- TD-SCDMA
R&S®SMM-K51 / 1441.1953.02
- Расширенные испытания базовых/мобильных станций TD-SCDMA
R&S®SMM-K444 / 1441.1360.02
- 5G NR версии 15 (WinIQSIM2™)
R&S®SMM-K448 / 1441.2172.02
- 5G NR версии 16 (WinIQSIM2™)
R&S®SMM-K471 / 1441.1024.02
- 5G NR версии 17 (WinIQSIM2™)
R&S®SMM-K255 / 1441.1601.02
- LTE версии 8 (WinIQSIM2™)
R&S®SMM-K284 / 1441.1601.02
- LTE версии 9 (WinIQSIM2™)
R&S®SMM-K285 / 1441.1530.02
- LTE версии 10 (WinIQSIM2™)
R&S®SMM-K412 / 1441.1524.02
- LTE версии 11 (WinIQSIM2™)
R&S®SMM-K413 / 1441.1453.02
- LTE версии 12 (WinIQSIM2™)
R&S®SMM-K419 / 1441.1382.02
- LTE версии 13/14/15 (WinIQSIM2™)
R&S®SMM-K415 / 1441.1424.02
- Сотовый Интернет вещей (IoT) версии 13 (WinIQSIM2™)
R&S®SMM-K443 / 1441.1253.02
- Сотовый Интернет вещей (IoT) версии 14 (WinIQSIM2™)
R&S®SMM-K446 / 1441.1230.02
- Сотовый Интернет вещей (IoT) версии 15 (WinIQSIM2™)
R&S®SMM-K242 / 1441.1701.02
- 3GPP FDD (WinIQSIM2™)
R&S®SMM-K283 / 1441.1547.02
- 3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций (WinIQSIM2™)
R&S®SMM-K240 / 1441.1724.02
- GSM/EDGE (WinIQSIM2™)
R&S®SMM-K241 / 1441.1718.02
- EDGE Evolution (WinIQSIM2™)
R&S®SMM-K246 / 1441.1682.02
- CDMA2000®, включая 1xEV-DV (WinIQSIM2™)
R&S®SMM-K247 / 1441.1676.02
- 1xEV-DO версии A (WinIQSIM2™)
R&S®SMM-K287 / 1441.1501.02
- 1xEV-DO версии B (WinIQSIM2™)
R&S®SMM-K250 / 1441.1653.02
- TD-SCDMA (WinIQSIM2™)
R&S®SMM-K251 / 1441.1647.02
- Расширенная модель TD-SCDMA (WinIQSIM2™)
R&S®SMM-K54 / 1441.1930.02
- IEEE 802.11a/b/g/n/j/p
R&S®SMM-K86 / 1441.1860.02
- IEEE 802.11ac
R&S®SMM-K142 / 1441.1753.02
- IEEE 802.11ax
R&S®SMM-K147 / 1441.1053.02
- IEEE 802.11be
R&S®SMM-K350 / 1441.1224.02
- Формирование сигналов DFS (ПО R&S®Pulse Sequencer для DFS)
R&S®SMM-K60 / 1441.1918.02
- Bluetooth® EDR
R&S®SMM-K117 / 1441.1799.02
- Bluetooth® 5.x
R&S®SMM-K89 / 1441.1160.02
- NFC A/B/F
R&S®SMM-K131 / 1441.1760.02
- LoRa®
R&S®SMM-K149 / 1441.1099.02
- HRP UWB
R&S®SMM-K114 / 1441.1824.02
- Генерация сигналов OFDM
R&S®SMM-K254 / 1441.1618.02
- IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)
R&S®SMM-K286 / 1441.1518.02
- IEEE 802.11ac (WinIQSIM2™)
R&S®SMM-K442 / 1441.1376.02
- IEEE 802.11ax (WinIQSIM2™)
R&S®SMM-K447 / 1441.1060.02
- IEEE 802.11be (WinIQSIM2™)
R&S®SMM-K417/ 1441.1401.02
- Bluetooth® 5.x (WinIQSIM2™)
R&S®SMM-K260 / 1441.1599.02
- Bluetooth® EDR (WinIQSIM2™)
R&S®SMM-K289 / 1441.1499.02
- NFC A/B/F WinIQSIM2™
R&S®SMM-K431 / 1441.1182.02
- LoRa® (WinIQSIM2™)
R&S®SMM-K449 / 1441.1101.02
- HRP UWB (WinIQSIM2™)
R&S®SMM-K414 / 1441.1430.02
- Генерация сигналов OFDM (WinIQSIM2™)
R&S®SMM-K244 / 1441.1699.02
- GPS, 1 спутник (WinIQSIM2™)
R&S®SMM-K298 / 1441.1476.02
- Модернизированная система GPS, 1 спутник (WinIQSIM2™)
R&S®SMM-K266 / 1441.1560.02
- Galileo, 1 спутник (WinIQSIM2™)
R&S®SMM-K294 / 1441.1482.02
- Глонасс, 1 спутник (WinIQSIM2™)
R&S®SMM-K423 / 1441.0928.02
- Модернизированная система Глонасс, 1 спутник (WinIQSIM2™)
R&S®SMM-K407 / 1441.1460.02
- BeiDou, 1 спутник (WinIQSIM2™)
R&S®SMM-K432 / 1441.1176.02
- Модернизированная система BeiDou, 1 спутник (WinIQSIM2™)
R&S®SMM-K297 / 1441.1199.02
- IRNSS, 1 спутник (WinIQSIM2™)
R&S®SMM-K300/1441.1153.02
- Формирование последовательностей импульсов (опция дляR&S®Pulse Sequencer) Базовый набор функций для моделирования радиолокационных сигналов на внешнем ПК с помощьюR&S®Pulse Sequencer
R&S®SMM-K301/1441.1201.02
- Расширенное формирование последовательностей импульсов (опция дляR&S®Pulse Sequencer) Добавляет функции моделирования для излучателей и приемников, включая диаграммы направленности и сканирование антенн
R&S®SMM-K252 / 1441.1630.02
- DVB-H / DVB-T (WinIQSIM2™)
R&S®SMM-K253 / 1441.1624.02
- DAB/T-DMB (WinIQSIM2™)
R&S®SMM-K416 / 1441.1418.02
- DVB-S2 / DVB-S2X (WinIQSIM2™)
R&S®SMM-K476/1441.0911.02
- DVB-S2X Приложение E (WinIQSIM2™)
R&S®SMM-K469/1441.0905.02
- DVB-RCS2 (WinIQSIM2™)
R&S®SMM-K200 / 1441.1124.71
- 1 форма для сигналов из R&S®WinIQSIM2™;
R&S®SMM-K200 / 1441.1124.72
- 5 форм для сигналов из R&S®WinIQSIM2™;
R&S®SMM-K200 / 1441.1124.75
- 50 форм для сигналов из R&S®WinIQSIM2™;
R&S®SMM-K61 / 1441.1901.02
- Генерация многочастотных немодулированных сигналов
R&S®SMM-K62 / 1441.2072.02
- Аддитивный белый гауссовский шум (AWGN)
R&S®SMM-K261 / 1441.1582.02
- Генерация многочастотных немодулированных сигналов (WinIQSIM2™)
R&S®SMM-K262 / 1441.1576.02
- Аддитивный белый гауссовский шум (AWGN) (WinIQSIM2™)
R&S®SMM-K811 / 1441.1047.02
- Зубчатые сигналы для измерений уровня мощности шума, требуется R&S®SMM-B9
R&S®SMM-B93 / 1440.9996.02
- Solid-state drive
R&S®SMM-K980 / 1441.1118.02
- HUMSБ Health and Utilization Monitoring Service (Служба мониторинга состояния и использования)
R&S®SMU-Z6/1415.0201.02
- Кабель для стандартного I/Q-интерфейса, 2 м
R&S®DIGIQ-HS /3641.2948.03
- Кабель для цифрового I/Q-интерфейса HS, 3 м
R&S®DCV-2 / 0240.2193.18
- Документациякалибровочным значениям
R&S®ACASMM100A / 3598.6993.03
- Аккредитованная калибровка R&S®SMM100A, для приборов с частотной опцией R&S®B1006 (6 ГГц)
R&S®ACASMM100A / 3598.7019.03
- Аккредитованная калибровка R&S®SMM100A, для приборов с частотной опцией R&S®B1006 (6 ГГц)
R&S®ACASMM100A / 3598.7002.03
- Аккредитованная калибровка R&S®SMM100A, для приборов с частотными опциями R&S®B1012/-B1020/-B1031/-B1044/-B1044N (12,75/20/31,8/44 ГГц)
Частотный диапазон
- От 100 кГц до 44 ГГц
Полоса ВЧ-модуляции
- До 1 ГГц
Поддерживаемые стандарты сотовой связи
- 5G NR версии 15, 5G NR версии 16, 5G NR версии 17, LTE версии 8, LTE версии 9, LTE версии 10, LTE версии 11, LTE версии 12, LTE версии 13/14/15, Сотовый Интернет вещей (IoT) версии 13, Сотовый Интернет вещей (IoT) версии 14, Сотовый Интернет вещей (IoT) версии 15, 3GPP FDD, 3GPP FDD HSPA/HSPA+, GSM/EDGE, EDGE Evolution, CDMA2000®, 1xEV-DO Rev. A, 1xEV-DO Rev. B, TD-SCDMA
Поддерживаемые стандарты беспроводной связи
- IEEE 802.11a/b/g/n/j/p, IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11be, Bluetooth® EDR, Bluetooth® 5.x, NFC A/B/F, LoRa®, HRP UWB
Поддерживаемые стандарты навигации
- GPS, Galileo, Глонасс, BeiDou, IRNSS
Поддерживаемые стандарты радиовещания
- DVB-H / DVB-T, DAB/T-DMB
Поддерживаемые стандарты SatCom
- DVB-S2 / DVB-S2X, DVB-S2X Приложение E, DVB-RCS2
Векторные опции
- Генератор модулирующих сигналов с ARB (64 млн отсчетов, ВЧ-полоса пропускания 120 МГц); Расширение памяти ARB до 512 млн отсчетов, 1 млрд отсчетов, 2 млрд отсчетов; Дифференциальные аналоговые I/Q-выходы; Расширение модулирующих сигналов в реальном масштабе времени; Расширение ВЧ-полосы модулирующего сигнала до 240 МГц, 500 МГц, 1 ГГц
Улучшения модулирующих сигналов
- Тестер коэффициента битовых ошибок; Загрузка ARB Ethernet; Отслеживание огибающей; Предыскажение АМ/АМ, АМ/ФМ; Пользовательская коррекция АЧХ; Снижение коэффициента амплитуды
Опции формирования сигналов (WinIQSIM2™)
- 5G NR версии 15, 5G NR версии 16, 5G NR версии 17, LTE версии 8, LTE версии 9, LTE версии 10, LTE версии 11, LTE версии 12, LTE версии 13/14/15, Сотовый Интернет вещей (IoT) версии 13, Сотовый Интернет вещей (IoT) версии 14, Сотовый Интернет вещей (IoT) версии 15, 3GPP FDD, 3GPP FDD HSPA/HSPA+, GSM/EDGE, EDGE Evolution, CDMA2000®, 1xEV-DO версии A, 1xEV-DO версии B, TD-SCDMA, Расширенная модель TD-SCDMA, IEEE 802.11a/b/g/n/j/p, IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11be, Bluetooth® 5.x, Bluetooth® EDR, NFC A/B/F, LoRa®, HRP UWB, Генерация сигналов OFDM, GPS (1 спутник), Модернизированная система GPS (1 спутник), Galileo (1 спутник), Глонасс (1 спутник), Модернизированная система Глонасс (1 спутник), BeiDou (1 спутник), Модернизированная система BeiDou (1 спутник), IRNSS (1 спутник), DVB-H / DVB-T, DAB/T-DMB, DVB-S2 / DVB-S2X, DVB-S2X Приложение E, DVB-RCS2, Генерация многочастотных немодулированных сигналов, Аддитивный белый гауссовский шум (AWGN)
Опции формирования импульсов
- Формирование последовательностей импульсов (базовый набор функций для моделирования радиолокационных сигналов); Расширенное формирование последовательностей импульсов (моделирование излучателей и приемников, включая диаграммы направленности и сканирование антенн)
Пакет сигналов (WinIQSIM2™)
- 1 форма, 5 форм, 50 форм
Шум и многочастотные сигналы
- Генерация многочастотных немодулированных сигналов; Аддитивный белый гауссовский шум (AWGN); Зубчатые сигналы для измерений уровня мощности шума (требуется R&S®SMM-B9)
Особенность
Особенность
- Сигналов
Тип
- Цифровой
Частота дискретизации
- 4
ОПИСАНИЕ
Векторный генератор сигналов Rohde & Schwarz SMM100A предназначен для тестирования и разработки беспроводных систем. Прибор обеспечивает высококачественные ВЧ-характеристики в широком диапазоне частот от 100 кГц до 44 ГГц. Он поддерживает стандарты беспроводной связи, включая 5G NR FR1 и Wi-Fi 6E до 7,125 ГГц, а также полосы 5G NR FR2 до 44 ГГц.
Внутренний генератор модулирующих сигналов R&S SMM100A имеет максимальную полосу ВЧ-модуляции до 1 ГГц. Это позволяет генерировать широкополосные сигналы с цифровой модуляцией, соответствующие требованиям современных и будущих стандартов беспроводной связи. Генератор полностью адаптирован для работы с высокими требованиями к полосе модуляции.
Устройство подходит для инженеров и исследователей, занимающихся разработкой и тестированием оборудования для 5G, Wi-Fi и других беспроводных технологий. Оно обеспечивает точное и надежное формирование сигналов для различных сценариев испытаний, включая сложные модуляции и многоканальные конфигурации.
В комплектацию могут входить различные опции для расширения функциональности, такие как твердотельный накопитель, адаптер для 19-дюймовой стойки, кабели для I/Q-интерфейсов и USB-адаптер для дистанционного управления. Доступны опции аккредитованной калибровки для различных частотных диапазонов.
Особенности векторного генератора сигналов Rohde & Schwarz SMM100A:
• Диапазон частот от 100 кГц до 44 ГГц;
• Внутренняя полоса ВЧ-модуляции до 1 ГГц;
• Превосходные АЧХ модулятора, значения EVM и ACPR;
• Генерация и анализ сигналов 5G NR для FR1 и FR2;
• Готовность к будущим требованиям WLAN по частоте и полосе пропускания.
