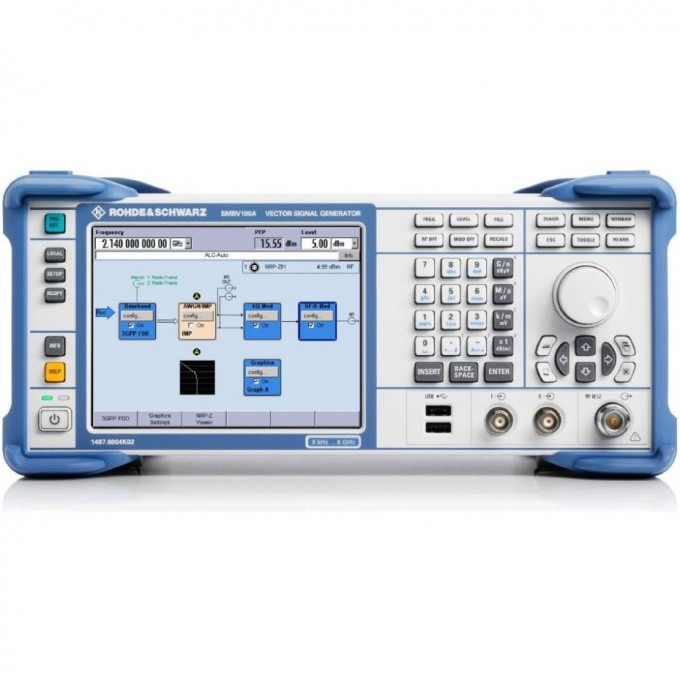

Векторный генератор сигналов ROHDE & SCHWARZ SMBV100A от 100 кГц до 40 ГГц R&S-SMBV100A R&S-SMBV100A

Векторный генератор сигналов Rohde & Schwarz SMBV100A предназначен для генерации тестовых сигналов, эмуляции каналов связи и проведения измерений спектра и модуляции. Прибор адаптируется под задачи тестирования благодаря модульной архитектуре и поддержке современных стандартов.

Устройство подходит для разработки и испытаний систем LTE, LTE-Advanced, 3GPP, WLAN, MIMO и других цифровых стандартов. Обеспечивает высокую гибкость и качество сигнала. Частотный диапазон генератора составляет от 100 кГц до 40 ГГц, полоса I/Q-модуляции до 2 ГГц, фазовый шум –139 дБн/Гц (тип.) на 1 ГГц.

Генератор поддерживает до восьми генераторов модулирующих сигналов, имеет встроенное цифровое суммирование модулирующих сигналов и работает с цифровыми стандартами без ПК. Поддерживает LTE, LTE-Advanced, 3GPP, GSM/EDGE, TD-SCDMA, CDMA2000®, WLAN IEEE 802.11a/b/g/n/ac. Встроенный мастер тестов соответствия стандартам LTE и 3GPP упрощает работу.

Опциональные встроенные секции замираний позволяют эмулировать каналы до 160 МГц. Реализована поддержка MIMO-сценариев (2×2, 3×3, 4×4, 8×2) и подключение до четырёх ВЧ-трактов при помощи R&S®SGS100A. Присутствует опция фазовой когерентности для формирования диаграммы направленности антенны. Устройство оснащено интуитивным графическим интерфейсом с блок-схемой прохождения сигнала, встроенной системой справки и документации, а также SCPI-рекордером и генератором кода для MATLAB®, CVI.

• Простая генерация сложных сигналов;
• До восьми генераторов модулирующих сигналов в двух встроенных модулях;
• Встроенное цифровое суммирование модулирующих сигналов;
• Поддержка LTE, LTE-Advanced, 3GPP, GSM/EDGE, TD-SCDMA, CDMA2000®, WLAN IEEE 802.11a/b/g/n/ac;
• Работа с цифровыми стандартами без ПК;
• Встроенный мастер тестов соответствия стандартам LTE и 3GPP;
• Опциональные встроенные секции замираний для эмуляции каналов до 160 МГц;
• Реализация MIMO-сценариев (2×2, 3×3, 4×4, 8×2);
• Подключение до четырёх ВЧ-трактов при помощи R&S®SGS100A;
• Опция фазовой когерентности для формирования диаграммы направленности антенны;
• I/Q-модулятор с полосой модуляции до 2 ГГц;
• Полоса частот I/Q-модуляции до 160 МГц при встроенном генераторе;
• Низкий уровень EVM (менее –49 дБ) для WLAN 802.11ac;
• Импульсная модуляция с отношением сигнал/пауза более 80 дБ;
• Фазовый шум –139 дБн/Гц (тип.) на 1 ГГц при отстройке 20 кГц;
• Интуитивный GUI с блок-схемой прохождения сигнала;
• Встроенная система справки и документации;
• SCPI-рекордер и генератор кода для MATLAB®, CVI и др.;
• Возможность модернизации ПО и простая активация опций.
