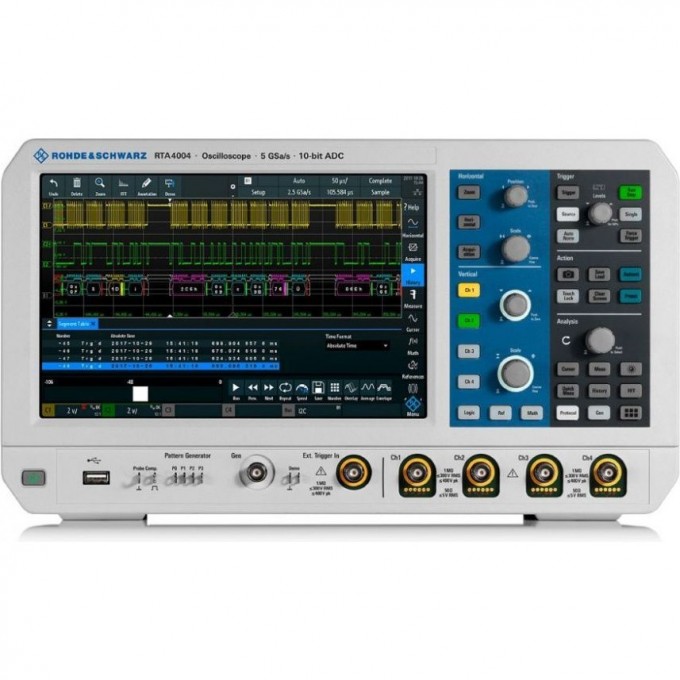

Осциллограф цифровой четырехканальный ROHDE & SCHWARZ RTA4000 1 ГГц 29C000261
Артикул: 29C000261
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Интерфейсы
- USB (хост) с MTP, USB (устройство), LAN
Габариты
- Ш × В × Г
Напряжение, В
- 230
Мощность, Вт
- 175
Количество каналов
- 4
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Тип
- Цифровой
Полоса пропускания, МГц
- 1000
Модели
- Полоса пропускания
Масса
- 3.3 кг
Дисплей
- Цветной TFT-дисплей 10.1 дюйма (WXGA) (1280 × 800 пикселей)
R&S®RTB-Z3 / 1333.1734.02
- Мягкая сумка Предназначена для хранения осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 и принадлежностей
R&S®HZ-15 / 1147.2736.02
- Набор пробников напряженности электромагнитного поля в ближней зоне
Полоса пропускания (-3 дБ)
- R&S®RTA4004 (с опциями R&S®RTA-B24x)
Входная чувствительность
- При 1 МОм: от 500 мкВ/дел до 10 В/дел; при 50 Ом: от 500 мкВ/дел до 1 В/дел
Габариты (ШхВхГ)
- 390 мм × 220 мм × 152 мм
Время нарастания
- 1.75 нс, 1 нс, 700 пс, 350 пс (с опциями R&S®RTA-B24x)
R&S®RT-ZF20 / 1800.0004.02
- Калибровочная плата для измерения мощности Калибровочная плата для пробников тока и напряжения, используемых при измерении мощности; включает кабель USB 2.0 для питания
R&S®RT-ZS10E / 1418.7007.02
- Активный несимметричный пробник, 1 ГГц, интерфейс пробников
R&S®RT-ZS10 / 1410.4080.02
- Активный несимметричный пробник, 1 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz/td>
R&S®RT-ZS20 / 1410.3502.02
- Активный несимметричный пробник, 1,5 ГГц, R&S®ProbeMeter, интерфейс пробников
R&S®RT-ZD10 / 1410.4715.02
- Активный дифференциальный пробник, 1 ГГц, интерфейс пробников
R&S®RT-ZD20 / 1410.4409.02
- Активный дифференциальный пробник, 1,5 ГГц, интерфейс пробников
R&S®RT-ZPR20 / 1800.5006.02
- Пробник для шин питания, 2 ГГц, R&S®ProbeMeter, интерфейс пробников2,0 ГГц, 1:1, 50 кОм, интерфейс пробников R&S
R&S®RT-ZH03 / 1333.0873.02
- Пассивный высоковольтный пробник 250 МГц
R&S®RT-ZH10 / 1409.7720.02
- Пассивный высоковольтный пробник 400 МГц
R&S®RT-ZH11 / 1409.7737.02
- Пассивный высоковольтный пробник 400 МГц
R&S®RT-ZHD15 / 1800.2107.02
- Дифференциальный высоковольтный пробник 100 МГц
R&S®RT-ZHD16 / 1800.2207.02
- Дифференциальный высоковольтный пробник 200 МГц
R&S®RT-ZC02 / 1333.0850.02
- Пробник тока для измерения переменного/постоянного тока, 20 кГц
R&S®RT-ZC03 / 1333.0844.02
- Пробник тока, 100 кГц
R&S®RT-ZC05B / 1409.8204.02
- Пробник тока, 2 МГц
R&S®RT-ZC10 / 1409.7750K02
- Пробник тока, 10 МГц
R&S®RT-ZC10B / 1409.8210.02
- Пробник тока, 10 МГц
R&S®RT-ZC15B / 1409.8227.02
- Пробник тока, 50 МГц
R&S®RT-ZC20 / 1409.7766K02
- Пробник тока, 100 МГц
R&S®RT-ZC20B / 1409.8233.02
- Пробник тока, 100 МГц
Точность усиления по постоянному напряжению
- Смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки
Амплитуда
- Высокое Z; 50 Ом
Смещение постоянной составляющей
- Высокое Z; 50 Ом
R&S®RTB-Z1 / 1333.1728.02
- Передняя крышка Защищает лицевую панель осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000
R&S®RTB-Z4 / 1335.9290.02
- Транспортный кейс с колесиками для R&S®RTB
R&S®RT-ZA19 / 1335.7875.02
- Кейс для принадлежностей (пробники и небольшие детали) для всех осциллографов Rohde&Schwarz
R&S®ZZA-RTB2K / 1333.1711.02
- Держатель для монтажа в 19-дюймовую стойку для R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 высотой 5HU
R&S®RT-Z2T / 1338.0007.02
- Адаптер пробника Используется для подключения пробников TekProbe-BNC второго уровня компании Tek к интерфейсу пробников компании
R&S®RT-ZP05S / 1333.2401.02
- Пассивный пробник, 500 МГц, 10:1
R&S®RT-ZP1X / 1333.1370.02
- Пассивный пробник, 38 МГц, 1:1
R&S®RT-ZS10L / 1333.0815.02
- Активный дифференциальный пробник, 1 ГГц, интерфейс BNC
R&S®RT-ZHD07 / 1800.2307.02
- Дифференциальный высоковольтный пробник 200 МГц
R&S®RT-ZHD60 / 1800.2007.02
- Дифференциальный высоковольтный пробник 100 МГц
R&S®RT-ZC31 / 1801.4932.02
- Пробник тока, 120 МГц
R&S®RT-ZC30 / 1409.7772K02
- Пробник тока, 120 МГц
R&S®RT-ZL04 / 1333.0721.02
- Логический пробник, 400 МГц
R&S®RT-ZA13 / 1409.7789.02
- Источник питания для пробников Источник питания для пробников R&S®RT-ZC10/20/30, +/-12 В пост. тока, +/-2,5 А
R&S®RT-ZA15 / 1410.4744.02
- Внешний аттенюатор 10:1, 2,0 ГГц, 1,3 пФ, 60 В пост. тока, 42 В перем. тока (пик) для пробников R&S®RT-ZD20/30. Входит в состав R&S®RT-ZD10
Разрешение АЦП
- 10 бит
Входной импеданс
- 50 Ом ± 1.5 % (изм.), 1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.)
Диапазон временной развертки
- От 0.5 нс/дел до 500 с/дел
Автоматические измерения
- 32
Математические операции с сигналом
- Сложение, вычитание, умножение, деление, возведение в квадрат, квадратный корень, абсолютное значение, обращение, инвертирование, десятичный логарифм, натуральный логарифм, производная, интегрирование, фильтр нижних частот, фильтр верхних частот, отслеживание униполярное + биполярноепериоду, частота, длительность импульса, скважность
Типы запуска
- Фронту,длительности,видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p),шаблону,строке,последовательной шине; опционально: I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, I²S, MIL-STD-1553, ARINC 429
Генератор сигналов
- Частота 25 МГц, 14 бит разрешение, 250 млн отсчетов/с, амплитуда от 20 мВ до 10 В (Vразмах) (высокое Z)
Функции логического анализатора (MSO)
- 16 цифровых каналов, глубина памяти 100 млн отсчетов (два пробника), 400 МГц полоса пропускания, 2.5 млрд отсчетов/с частота дискретизации
R&S®RT-ZP10 / 1409.7550.00
- Пассивный пробник, 500 МГц, 10:1
R&S®RTA4004 / 1335.7700P04
- 200 МГц
R&S®RTA4004 + RTA-B243 / 1335.7700P34
- 350 МГц
R&S®RTA4004 + RTA-B245 / 1335.7700P54
- 500 МГц
R&S®RTA4004 + RTA-B2410 / 1335.7700P64
- 1 ГГц
R&S®RTA-B1 / 1335.7823.02
- Опция смешанных сигналов: 400 МГц ПревращаетR&S®RTB4000 в быстрые, точные и удобные в применениисмешанных сигналов (MSO)
R&S®RTA-B6 /1335.7830.02
- Генератор сигналов произвольной формы Добавляет к осциллографам R&S®RTA4000 генератор сигналов частотой 25 МГц и 4-разрядный генератор шаблонов
R&S®RTA-B243 / 1335.7846.02
- Расширениепропускания прибора R&S®RTA4004 до 350 МГц
R&S®RTA-B245 / 1335.7852.02
- Расширениепропускания прибора R&S®RTA4004 до 500 МГц
R&S®RTA-B2410 / 1335.7869.02
- Расширениепропускания прибора R&S®RTA4004 до 1 ГГц
R&S®RTA-K1 / 1335.7681.02
- Запуск и декодирование последовательных протоколов I²C/SPI Запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI
R&S®RTA-K2 / 1335.7698.02
- Запуск и декодирование последовательных протоколов UART/RS-232/RS-422/RS-485 Запуск и декодирование протоколов на базе UART, а также шин RS-232, RS-422 и RS-485
R&S®RTA-K3 / 1335.7717.02
- Запуск и декодирование последовательных протоколов CAN/LIN Запуск и декодирование интерфейсов CAN и LIN
R&S®RTA-K5 / 1335.7723.02
- Запуск и декодирование I²S/LJ/RJ/TDM Запуск и декодирование шин I²S
R&S®RTA-K6 / 1335.7730.02
- Запуск и декодирование последовательных протоколов MIL-1553 Запуск и декодирование шин MIL-STD-1553
R&S®RTA-K7/1335.7746.02
- Запуск и декодирование последовательных протоколов ARINC 429 Запуск и декодирование шин ARINC 429
R&S®RTA-K37 / 1335.7981.02
- Анализ спектра и построение спектрограмм Опция спектрального анализа расширяет мощные возможности БПФ осциллографов R&S®RTA4000 благодаря отображению спектрограмм
R&S®RT-ZAP / 1326.3641.02
- Пространственный позиционер пробника Пространственный позиционер с центральной нажимной ручкой для удобной фиксации и позиционирования пробников (ширина интервала: 200 мм, область фиксации: 15 мм)
Особенность
Частота дискретизации
Глубина памяти
Полоса пропускания
ОПИСАНИЕ
Цифровой четырехканальный осциллограф Rohde & Schwarz RTA4000 обеспечивает полосу пропускания до 1 ГГц и частоту дискретизации до 5 млрд отсчетов/с. Устройство оснащено 10-битным АЦП и обладает сверхглубокой памятью до 1 млрд отсчетов, что позволяет получать точные измерения и четкие осциллограммы.
Осциллограф RTA4000 имеет 4 аналоговых канала и опционально 16 цифровых каналов. Входной импеданс составляет 50 Ом или 1 МОм. Диапазон временной развертки выбирается от 0.5 нс/дел до 500 с/дел. Поддерживаются стандартные типы запуска по фронту, длительности, видеосигналу, шаблону, строке и последовательной шине, а также опциональные типы запуска для различных протоколов, включая I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, I²S, MIL-STD-1553, ARINC 429.
Модель RTA4000 подходит для широкого круга задач в области электроники, включая отладку и тестирование электронных схем, анализ сигналов, а также разработку и верификацию встраиваемых систем. Благодаря возможности расширения полосы пропускания и наличию множества программных опций, осциллограф адаптируется под специфические требования пользователя.
В комплектацию осциллографа входят базовые принадлежности, а также широкий выбор пассивных, активных, высоковольтных и токовых пробников, логические пробники и аксессуары для пробников. Устройство оснащено цветным TFT-дисплеем 10.1 дюйма с разрешением 1280x800 пикселей и интерфейсами USB и LAN для дистанционного управления и передачи данных.
Особенности осциллографа Rohde & Schwarz RTA4000:
• Полоса пропускания: от 200 МГц до 1 ГГц;
• Частота дискретизации: до 5 млрд отсчетов/с;
• Объем памяти: до 1 млрд отсчетов;
• Разрешение АЦП: 10 бит;
• Дисплей: емкостной сенсорный экран с диагональю 10.1 дюйма.
