Дифференциальный пробник ROHDE & SCHWARZ 20/30 МГц HZ-115
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

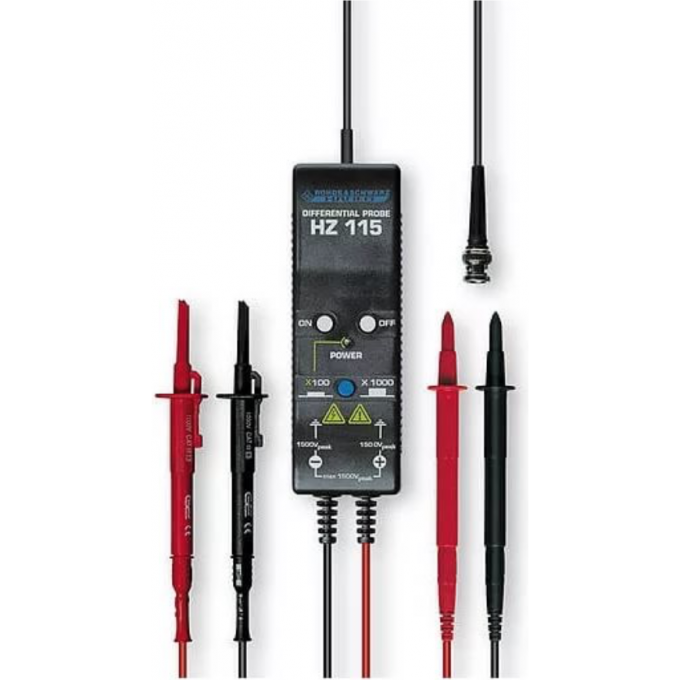

Rohde & Schwarz HZ-115 — это активный дифференциальный пробник, предназначенный для осциллографов. Он позволяет проводить измерения между двумя точками цепи без необходимости заземления, обеспечивая безопасное подключение и эффективное подавление синфазных напряжений. Устройство поддерживает полосу пропускания 20 МГц или 30 МГц в зависимости от выбранного коэффициента ослабления.
Пробник обладает переключаемым коэффициентом ослабления: 100:1 для частот до 20 МГц и 1000:1 для частот до 30 МГц. Время нарастания составляет 17 нс при 20 МГц и 12 нс при 30 МГц. Входной импеданс равен 60 МОм параллельно 1,5 пФ, а максимальное дифференциальное входное напряжение (эфф.) достигает 1000 В. Максимальное входное напряжение (DC + пики AC) составляет ±1400 В.
HZ-115 идеально подходит для инженеров и техников, работающих с электронными схемами, где требуется безопасное измерение плавающих потенциалов. Высокое подавление синфазных помех обеспечивает точность измерений в условиях электромагнитных шумов. Устройство соответствует категории безопасности CAT III 1000 В, что гарантирует надежность при работе с высокими напряжениями.
Питание пробника осуществляется от батареи 9 В (6LR61) или внешнего источника 12–14 В DC / 30 мА. В комплект входят два измерительных провода длиной 75 см с безопасными зажимами. Фоновый шум составляет 2 мВ, а погрешность измерений (после 1 минуты при 18–30 °C) не превышает ±3 %.
• Дифференциальное измерение для безопасного подключения к плавающему потенциалу без необходимости заземления осциллографа;
• Высокая устойчивость к синфазным помехам благодаря высокому подавлению синфазного сигнала (common-mode rejection);
• Переключаемый коэффициент ослабления: 100:1 (на частоте 20 МГц) и 1000:1 (на частоте 30 МГц).
