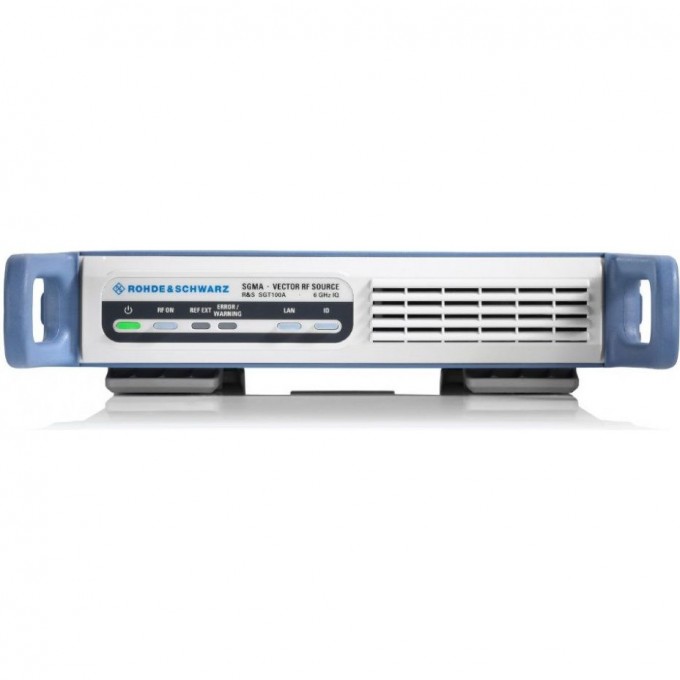

Векторный генератор сигналов ROHDE & SCHWARZ SGT100A 1 МГц — 6 ГГц R&S®SGT100A R&S®SGT100A

Артикул: R&S®SGT100A

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенности -

ВекторныеСигналов

Интерфейсы -

USB, LAN

Мощность, Вт -

175

Количество каналов -

Дополнительные возможности -

USB-интерфейс, Дымоуловитель, Разъем RJ12

Полоса пропускания, МГц -

800

Частотный диапазон от -

1 МГц

Частотный диапазон до -

6 ГГц

R&S®DCV-2 / 0240.2193.18 -

Документациякалибровочным значениям

Диапазон уровня -

+17 dBm — +17 дБмВт

Однополосный фазовый шум -

< –126 дБн

Гармонические составляющие -

< –30 дБн

Полоса I/Q-модуляции -

240 МГц внутр.; 1 ГГц внешн

R&S®SGT-KB106 / 1419.5708.02 -

Расширение диапазона частот до 6 ГГц

R&S®SGT-B1 / 1419.5608.02 -

Опорный генератор OCXO

R&S®SGT-K22 / 1419.6279.02 -

Импульсная модуляция

R&S®SGT-K90 / 1419.6333.02 -

Фазовая когерентность (вход/выход)

R&S®SGT-K16 / 1419.8007.02 -

Дифференциальные аналоговые I/Q-выходы

R&S®SGT-K18 / 1419.6240.02 -

Интерфейс для цифровых модулирующих сигналов

R&S®SGT-K510 / 1419.7500.02 -

Генератор модулирующих сигналов произвольной формы, 32 млн отсчетов, полоса модуляции 60 МГц

R&S®SGT-K511 / 1419.6362.02 -

Расширение памяти генератора сигналов произвольной формы (ARB) до 256 млн отсчетов

R&S®SGT-K512 / 1419.6391.02 -

Расширение памяти генератора сигналов произвольной формы (ARB) до 1 млрд отсчетов

R&S®SGT-K521 / 1419.6427.02 -

Расширение ВЧ-полосы модулирующего сигнала до 120 МГц

R&S®SGT-K522 / 1419.6456.02 -

Расширение ВЧ-полосы модулирующего сигнала до 160 МГц

R&S®SGT-K523 / 1419.7952.02 -

Расширение ВЧ-полосы модулирующего сигнала до 240 МГц

R&S®SGT-K540 / 1419.7800.02 -

Отслеживание огибающей

R&S®SGT-K541 / 1419.7852.02 -

Цифровые предыскажения

R&S®SGT-K543 / 1419.7900.02 -

Произвольная огибающая

R&S®SGT-K548 / 1419.8471.02 -

Снижение коэффициента амплитуды

R&S®SGT-K261 / 1419.6904.02 -

Генерация многочастотных немодулированных сигналов (WinIQSIM2™)

R&S®SGT-K262 / 1419.6956.02 -

Аддитивный белый гауссовский шум (AWGN) (WinIQSIM2™)

R&S®SGT-K444 / 1419.5908.02 -

5G-NR версии 15 (WinIQSIM2™)

R&S®SGT-K418 / 1419.7781.02 -

Сигналы Verizon 5GTF (WinIQSIM2™)

R&S®SGT-K255 / 1419.6804.02 -

LTE версии 8 (WinIQSIM2™)

R&S®SGT-K284 / 1419.7152.02 -

LTE версии 9 (WinIQSIM2™)

R&S®SGT-K285 / 1419.7200.02 -

LTE версии 10 (WinIQSIM2™)

R&S®SGT-K412 / 1419.7600.02 -

LTE версии 11 (WinIQSIM2™)

R&S®SGT-K413 / 1419.8159.02 -

LTE версии 12 (WinIQSIM2™)

R&S®SGT-K419 / 1426.3859.02 -

LTE версии 13/14/15 (WinIQSIM2™)

R&S®SGT-K415 / 1426.3607.02 -

Сотовый Интернет вещей (IoT) версии 13 (WinIQSIM2™)

R&S®SGT-K443 / 1419.7752.02 -

Сотовый Интернет вещей (IoT) версии 14 (WinIQSIM2™)

R&S®SGT-K446 / 1419.8171.02 -

Сотовый Интернет вещей (IoT) версии 15 (WinIQSIM2™)

R&S®SGT-K242 / 1419.6056.02 -

3GPP FDD (WinIQSIM2™)

R&S®SGT-K283 / 1419.7100.02 -

3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций (WinIQSIM2™)

R&S®SGT-K241 / 1419.6004.02 -

EDGE Evolution (WinIQSIM2™)

R&S®SGT-K246 / 1419.6156.02 -

CDMA2000®, включая 1xEV-DV (WinIQSIM2™)

R&S®SGT-K247 / 1419.6204.02 -

1xEV-DO версии A (WinIQSIM2™)

R&S®SGT-K287 / 1419.7300.02 -

1xEV-DO версии B (WinIQSIM2™)

R&S®SGT-K250 / 1419.6556.02 -

TD-SCDMA (WinIQSIM2™)

R&S®SGT-K240 / 1419.5950.02 -

GSM/EDGE (WinIQSIM2™)

R&S®SGT-K251 / 1419.6604.02 -

Расширенная модель TD-SCDMA (WinIQSIM2™)

R&S®SGT-K350 / 1419.8107.02 -

Формирование сигналов DFS (опция дляR&S®Pulse Sequencer для DFS). Программная опция для стандартных профилей радаров с динамическим выбором частот

R&S®SGT-K254 / 1419.6756.02 -

IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)

R&S®SGT-K286 / 1419.7252.02 -

IEEE 802.11ac (WinIQSIM2™)

R&S®SGT-K442 / 1426.3807.02 -

IEEE 802.11ax (WinIQSIM2™)

R&S®SGT-K447 / 1419.7775.02 -

IEEE 802.11be (WinIQSIM2™)

R&S®SGT-K249 / 1419.6504.02 -

IEEE 802.16

R&S®SGT-K260 / 1419.6856.02 -

Bluetooth® EDR (WinIQSIM2™)

R&S®SGT-K417 / 1426.3759.02 -

Bluetooth® 5.x (WinIQSIM2™)

R&S®SGT-K289 / 1419.7352.02 -

NFC A/B/F (WinIQSIM2™)

R&S®SGT-K414 / 1419.8188.02 -

Генерация сигналов OFDM (WinIQSIM2™)

R&S®SGT-K244 / 1419.6104.02 -

GPS, 1 спутник (WinIQSIM2™)

R&S®SGT-K298 / 1419.5766.02 -

Модернизированная система GPS, 1 спутник (WinIQSIM2™)

R&S®SGT-K266 / 1419.7000.02 -

GALILEO, 1 спутник (WinIQSIM2™)

R&S®SGT-K294 / 1419.7400.02 -

ГЛОНАСС, 1 спутник (WinIQSIM2™)

R&S®SGT-K407 / 1419.7452.02 -

Beidou, 1 спутник (WinIQSIM2™)

R&S®SGT-K300 / 1419.7652.02 -

Формирование последовательностей импульсов (опция дляR&S®Pulse Sequencer). Базовый набор функций для моделирования радарных сигналов на внешнем ПК с помощьюR&S®Pulse Sequencer

R&S®SGT-K301 / 1419.7700.02 -

Расширенное формирование последовательностей импульсов (опция дляR&S®Pulse Sequencer). Добавляет функции моделирования для излучателей и приемников, включая диаграммы направленности и сканирование антенн

R&S®SGT-K308 / 1419.7730.02 -

Пеленгация (ПО R&S®Pulse Sequencer). Добавляет функции моделирования для угла прихода сигнала (AoA)

R&S®SGT-K252 / 1419.6656.02 -

DVB-H / DVB-T (WinIQSIM2™)

R&S®SGT-K253 / 1419.6704.02 -

DAB/T-DMB (WinIQSIM2™)

R&S®SGT-K416 / 1426.3707.02 -

DVB-S2/S2X (WinIQSIM2™)

R&S®SGT-K200 / 1419.5850.71 -

Одна форма сигналов из R&S®WinIQSIM2™, R&S®Pulse Sequencer, R&S®Pulse Sequencer (DFS)

R&S®SGT-K200 / 1419.5850.72 -

5 форм сигналов из R&S®WinIQSIM2™, R&S®Pulse Sequencer, R&S®Pulse Sequencer (DFS)

R&S®SGT-K200 / 1419.5850.75 -

50 форм сигналов из R&S®WinIQSIM2™, R&S®Pulse Sequencer, R&S®Pulse Sequencer (DFS)

R&S®SGT-B88 / 1419.8207.02 -

Модуль расширения

R&S®SGU-Z3 / 1418.3801.02 -

Комплект кабелей для подключения преобразователя R&S®SGU100A к генератору R&S®SGS100A (бок о бок)

R&S®ZZA-KN20 / 1175.3191.00 -

Держатель для 19-дюймовой стойки. Держатель для монтажа двух 19-дюймовых корпусов половинной ширины высотой 1 RU рядом друг с другом в стандартной 19-дюймовой стойке

R&S®ZZA-KN21 / 1175.3204.00 -

Держатель для 19-дюймовой стойки. Для монтажа в 19-дюймовый корпус половинной ширины и высоты 1 RU в стандартной 19-дюймовой стойке

R&S®ZZA-KN23 / 1175.3227.00 -

Адаптер для 19-дюймовой стойки для монтажа корпуса половинной ширины и высотой 2 RU в стандартной 19-дюймовой стойке

R&S®SGS-Z8 / 1416.2914.02 -

Держатель SGMA для монтажа бок о бок для соединения двух устройств SGMA (R&S®SGS100A, R&S®SGU100A или R&S®SGT100A)

Диапазон частот -

1 MHz — 6 GHz

Тип -

Цифровой

Частота дискретизации -

ОПИСАНИЕ

Rohde & Schwarz SGT100A — это компактный векторный генератор сигналов, разработанный для использования в автоматизированных испытательных средах. Устройство оптимизировано для быстрого переключения частоты и уровня, что обеспечивает высокую эффективность при тестировании. Генератор обладает превосходными радиочастотными характеристиками, включая высокую точность установки уровня и низкий уровень шумов, что критически важно для производственных задач.

SGT100A предлагает широкий частотный диапазон от 1 МГц до 6 ГГц с диапазоном уровня от +17 dBm до +17 дБмВт. Полоса I/Q-модуляции составляет до 240 МГц (внутренняя) и до 1 ГГц (внешняя). Прибор характеризуется низким однополосным фазовым шумом (< –126 дБн) и низким уровнем гармонических составляющих (< –30 дБн). Поддерживается генерация сигналов для цифровых стандартов, таких как 5G и WLAN.

Генератор оснащен интерфейсами LAN и USB, что обеспечивает удобное дистанционное управление в автоматизированных системах. Режим многосегментного сигнала в полосе модулирующего сигнала позволяет быстро переключаться между различными испытательными сигналами. Устройство является идеальным дополнением к прибору R&S®SMW200A для систем MIMO.

Доступны различные опции для расширения функциональности, включая расширение частотного диапазона до 6 ГГц (R&S®SGT-KB106), опорный генератор OCXO (R&S®SGT-B1), импульсную модуляцию (R&S®SGT-K22) и фазовую когерентность (R&S®SGT-K90). Также предлагаются опции для генерации сигналов различных стандартов, таких как LTE, 5G-NR, Wi-Fi, Bluetooth и GNSS.

Особенности векторного генератора сигналов Rohde & Schwarz SGT100A:

• Быстрое переключение частоты и уровня;
• Полоса I/Q-модуляции до 240 МГц;
• Превосходные ВЧ-характеристики для производительности EVM и ACLR;
• Простая генерация сигналов согласно цифровым стандартам, таким как 5G или WLAN;
• Идеальное расширение возможностей прибора R&S®SMW200A в системах MIMO.
